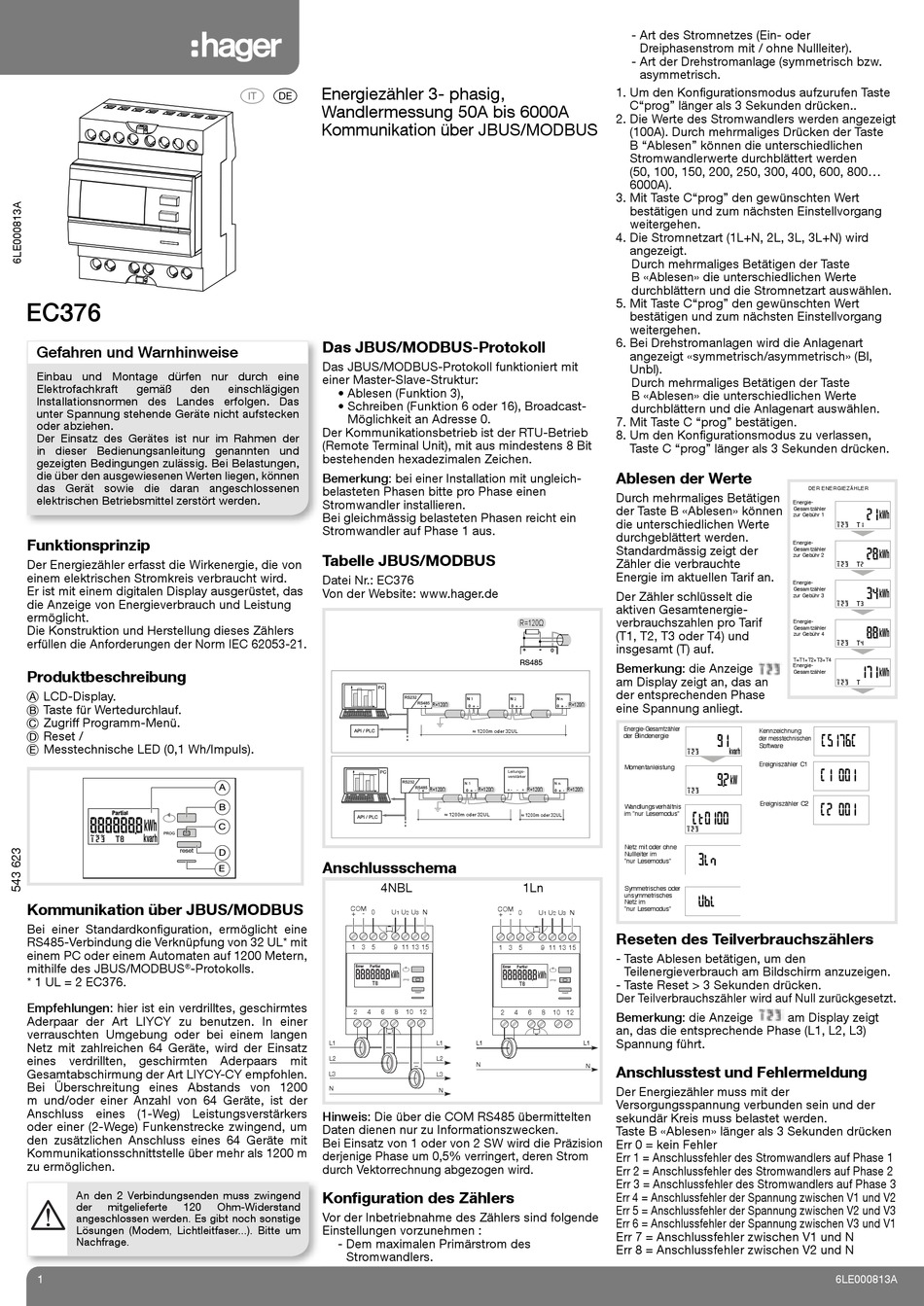

hager EC376 Bedienungsanleitung

EC376
Gefahren und Warnhinweise
Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den
Installationsnormen des Landes erfolgen. Das
unter Spannung stehende Geräte nicht aufstecken
oder abziehen.
Der Einsatz des Gerätes ist nur im Rahmen der
in dieser Bedienungsanleitung genannten und
gezeigten Bedingungen zulässig. Bei Belastungen,
die über den ausgewiesenen Werten liegen, können
das Gerät sowie die daran angeschlossenen
elektrischen Betriebsmittel zerstört werden.
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digitalen Display ausgerüstet, das
die Anzeige von Energieverbrauch und Leistung
ermöglicht.
Die Konstruktion und Herstellung dieses Zählers
erfüllen die Anforderungen der Norm IEC 62053-21.
Produktbeschreibung
A LCD-Display.
B Taste für Wertedurchlauf.
C Zugriff Programm-Menü.
D Reset /
E Messtechnische LED (0,1 Wh/Impuls).
reset
Kommunikation über JBUS/MODBUS
Bei einer Standardkonfiguration, ermöglicht eine
RS485-Verbindung die Verknüpfung von 32 UL* mit
einem PC oder einem Automaten auf 1200 Metern,
mithilfe des JBUS/MODBUS -Protokolls.
®
* 1 UL = 2 EC376.
Empfehlungen: hier ist ein verdrilltes, geschirmtes
Aderpaar der Art LIYCY zu benutzen. In einer
verrauschten Umgebung oder bei einem langen
Netz mit zahlreichen 64 Geräte, wird der Einsatz
eines verdrillten, geschirmten Aderpaars mit
Gesamtabschirmung der Art LIYCY-CY empfohlen.
Bei Überschreitung eines Abstands von 1200
m und/oder einer Anzahl von 64 Geräte, ist der
Anschluss eines (1-Weg) Leistungsverstärkers
oder einer (2-Wege) Funkenstrecke zwingend, um
den zusätzlichen Anschluss eines 64 Geräte mit
Kommunikationsschnittstelle über mehr als 1200 m
zu ermöglichen.
An den 2 Verbindungsenden muss zwingend
der mitgelieferte 120
angeschlossen werden. Es gibt noch sonstige
Lösungen (Modem, Lichtleitfaser...). Bitte um
Nachfrage.
1
Energiezähler 3- phasig,
y e
Wandlermessung 50A bis 6000A
Kommunikation über JBUS/MODBUS
Das JBUS/MODBUS-Protokoll
Das JBUS/MODBUS-Protokoll funktioniert mit
einer Master-Slave-Struktur:
einschlägigen
• Ablesen (Funktion 3),
• Schreiben (Funktion 6 oder 16), Broadcast-
Möglichkeit an Adresse 0.
Der Kommunikationsbetrieb ist der RTU-Betrieb
(Remote Terminal Unit), mit aus mindestens 8 Bit
bestehenden hexadezimalen Zeichen.
Bemerkung: bei einer Installation mit ungleich-
belasteten Phasen bitte pro Phase einen
Stromwandler installieren.
Bei gleichmässig belasteten Phasen reicht ein
Stromwandler auf Phase 1 aus.
Tabelle JBUS/MODBUS
Datei Nr.: EC376
Von der Website: www.hager.de
A
B
C
D
Anschlussschema
E
4NBL
Symmetrisches oder unsymmetrisches Netz im "nur Lesemodus"
COM
0 U
+ -
1 3 5
2 4 6
L1
L2
L3
N
Hinweis: Die über die COM RS485 übermittelten
Daten dienen nur zu Informationszwecken.
Bei Einsatz von 1 oder von 2 SW wird die Präzision
derjenige Phase um 0,5% verringert, deren Strom
durch Vektorrechnung abgezogen wird.
Konfiguration des Zählers
Ohm-Widerstand
Vor der Inbetriebnahme des Zählers sind folgende
Einstellungen vorzunehmen :
- Dem maximalen Primärstrom des
Stromwandlers.
R=120Ω
RS485
R=120Ω
≈ 1200m oder 32UL
Leitungs-
verstärker
R=120Ω R=120Ω R=120Ω R=120Ω
≈ 1200m oder 32UL ≈ 1200m oder 32UL
1Ln
COM
U U N 0 U U U
1 2 3 + - 1 2 3
9 11 13 15 1 3 5 9 11 13
prog
prog
reset
reset reset reset
8 10 12
2 4 6 8 10 12
L1 L1
L2
N
L3
N
- Art des Stromnetzes (Ein- oder
Dreiphasenstrom mit / ohne Nullleiter).
- Art der Drehstromanlage (symmetrisch bzw.
asymmetrisch.
1. Um den Konfigurationsmodus aufzurufen Taste
C"prog" länger als 3 Sekunden drücken..
2. Die Werte des Stromwandlers werden angezeigt
(100A). Durch mehrmaliges Drücken der Taste
B "Ablesen" können die unterschiedlichen
Stromwandlerwerte durchblättert werden
(50, 100, 150, 200, 250, 300, 400, 600, 800...
6000A).
3. Mit Taste C"prog" den gewünschten Wert
bestätigen und zum nächsten Einstellvorgang
weitergehen.
4. Die Stromnetzart (1L+N, 2L, 3L, 3L+N) wird
angezeigt.
Durch mehrmaliges Betätigen der Taste
B «Ablesen» die unterschiedlichen Werte
durchblättern und die Stromnetzart auswählen.
5. Mit Taste C"prog" den gewünschten Wert
bestätigen und zum nächsten Einstellvorgang
weitergehen.
6. Bei Drehstromanlagen wird die Anlagenart
angezeigt «symmetrisch/asymmetrisch» (Bl,
Unbl).
Durch mehrmaliges Betätigen der Taste
B «Ablesen» die unterschiedlichen Werte
durchblättern und die Anlagenart auswählen.
7. Mit Taste C "prog" bestätigen.
8. Um den Konfigurationsmodus zu verlassen,
Taste C "prog" länger als 3 Sekunden drücken.
Ablesen der Werte
Durch mehrmaliges Betätigen
der Taste B «Ablesen» können
die unterschiedlichen Werte
durchgeblättert werden.
Standardmässig zeigt der
Zähler die verbrauchte
Energie im aktuellen Tarif an.
Der Zähler schlüsselt die
aktiven Gesamtenergie-
verbrauchszahlen pro Tarif
(T1, T2, T3 oder T4) und
insgesamt (T) auf.
Bemerkung: die Anzeige
am Display zeigt an, das an
der entsprechenden Phase
eine Spannung anliegt.
R=120Ω
Energie-Gesamtzähler
der Blindenergie
Momentanleistung
Wandlungsverhältnis
im "nur Lesemodus"
Netz mit oder ohne
Nullleiter im
"nur Lesemodus"
Symmetrisches oder
unsymmetrisches
Netz im
"nur Lesemodus"
* exemple
N
* displa y example, the code is to be found on the declaration of MID compliance.
* Anzeigebeispiel, der Code ist auf der MID-Konformitätserklärung angegeben.
* esempio di visualizzazione, il codice è inserito nella dichiarazione di conformità MID.
* voorbeeld van display, de code staat ingevuld in de MID conformiteitsverklaring.
Reseten des Teilverbrauchszählers * ejemplo de visualización, el código se indica en la declaración de conformidad MID.
* exemplo de visualização, o código é transmitido na declaração de conformidade MID.
15
- Taste Ablesen betätigen, um den
Teilenergieverbrauch am Bildschirm anzuzeigen.
- Taste Reset > 3 Sekunden drücken.
Der Teilverbrauchszähler wird auf Null zurückgesetzt.
Bemerkung: die Anzeige
an, das die entsprechende Phase (L1, L2, L3)
Spannung führt.
L1
N
Anschlusstest und Fehlermeldung
Der Energiezähler muss mit der
Versorgungsspannung verbunden sein und der
sekundär Kreis muss belastet werden.
Taste B «Ablesen» länger als 3 Sekunden drücken
Err 0 = kein Fehler
Err 1 = Anschlussfehler des Stromwandlers auf Phase 1
Err 2 = Anschlussfehler des Stromwandlers auf Phase 2
Err 3 = Anschlussfehler des Stromwandlers auf Phase 3
Err 4 = Anschlussfehler der Spannung zwischen V1 und V2
Err 5 = Anschlussfehler der Spannung zwischen V2 und V3
Err 6 = Anschlussfehler der Spannung zwischen V3 und V1
Err 7 = Anschlussfehler zwischen V1 und N
Err 8 = Anschlussfehler zwischen V2 und N
GB
DER ENERGIEZÄHLER
Energie-
Gesamtzähler
zur Gebühr 1
Energie-
Gesamtzähler
zur Gebühr 2
Energie-
Gesamtzähler
zur Gebühr 3
Energie-
Gesamtzähler
zur Gebühr 4
T=T1+T2+T3+T4
Energie-
Gesamtzähler
Kennzeichnung
der messtechnischen
Software
Ereigniszähler C1
Ereigniszähler C2
am Display zeigt
6LE000813A
