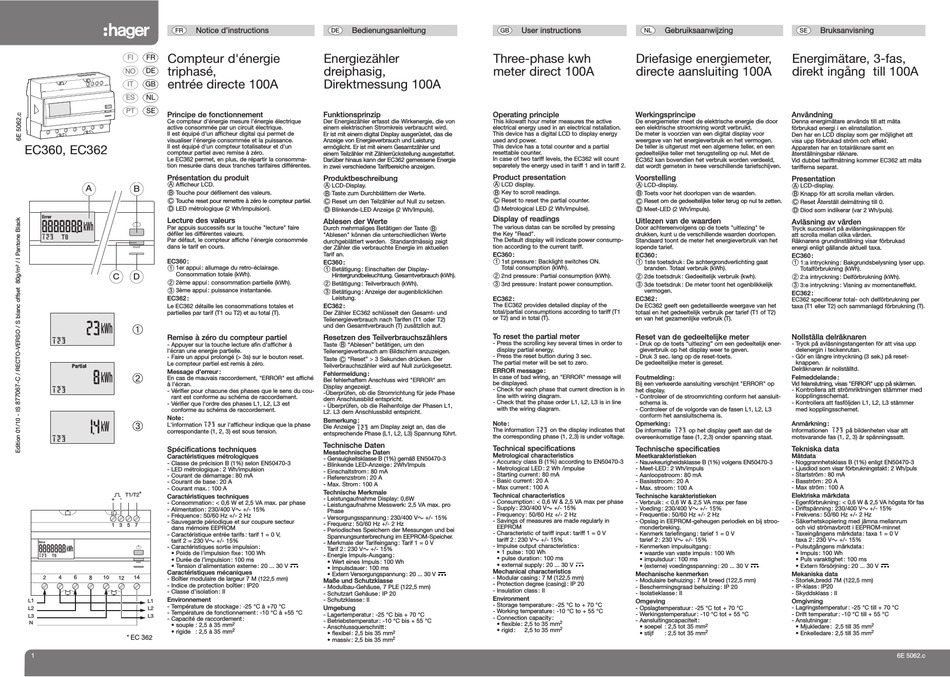

hager EC362 Bedienungsanleitung

FR Notice d'instructions
Compteur d'énergie
FI FR
triphasé,
DE
NO
entrée directe 100A
IT GB
ES NL
SE
PT
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie électrique
active consommée par un circuit électrique.
Il est équipé d'un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
EC360, EC362 Il est équipé d'un compteur totalisateur et d'un
compteur partiel avec remise à zéro.
Le EC362 permet, en plus, de répartir la consomma-
tion mesurée dans deux tranches tarifaires différentes.

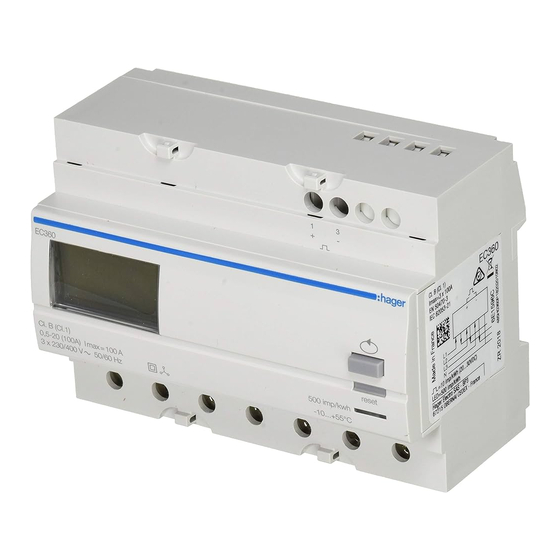

Présentation du produit
A
Afficheur LCD.
A B
B
Touche pour défilement des valeurs.
C
Touche reset pour remettre à zéro le compteur partiel.
D
LED métrologique (2 Wh/impulsion).
Lecture des valeurs
Par appuis successifs sur la touche "lecture" faire
défiler les différentes valeurs.
Par défaut, le compteur affiche l'énergie consommée
dans le tarif en cours.
reset
EC360 :
1
1er appui : allumage du retro-éclairage.
Consommation totale (kWh).
C D
2
2ème appui : consommation partielle (kWh).
3
3ème appui : puissance instantanée.
EC362 :
Le EC362 détaille les consommations totales et
partielles par tarif (T1 ou T2) et au total (T).
Œ
Remise à zéro du compteur partiel
- Appuyer sur la touche lecture afin d'afficher à
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
 Message d'erreur :
En cas de mauvais raccordement, "ERROR" est affiché
à l'écran.
- Vérifier pour chacune des phases que le sens du cou-
rant est conforme au schéma de raccordement.
- Vérifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note :
Ž
L'information
correspondante (1, 2, 3) est sous tension.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 2 Wh/impulsion
- Courant de démarrage : 80 mA
- Courant de base : 20 A
- Courant max. : 100 A
*
T1/T2
Caractéristiques techniques
+ -
- Consommation : < 0,6 W et 2,5 VA max. par phase
- Alimentation : 230/400 V
- Fréquence : 50/60 Hz +/- 2 Hz
- Sauvegarde périodique et sur coupure secteur
1 3 5 7
dans mémoire EEPROM
- Caractéristique entrée tarifs : tarif 1 = 0 V,
tarif 2 = 230 V
- Caractéristiques sortie impulsion :
• Poids de l'impulsion fixe : 100 Wh
• Durée de l'impulsion : 100 ms
reset
• Tension d'alimentation externe : 20 ... 30 V
Caractéristiques mécaniques
2 4 6 8 10 12 14
- Boîtier modulaire de largeur 7 M (122,5 mm)
- Indice de protection boîtier : IP20
- Classe d'isolation : II
Environnement
L1 L1
- Température de stockage : -25 °C à +70 °C
L2
L2
- Température de fonctionnement : -10 °C à +55 °C
L3 L3
- Capacité de raccordement :
N
• souple : 2,5 à 35 mm
• rigide : 2,5 à 35 mm
* EC 362
1
DE Bedienungsanleitung
Energiezähler
dreiphasig,
Direktmessung 100A
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digital Display ausgerüstet, das die
Anzeige von Energieverbrauch und Leistung
ermöglicht. Er ist mit einem Gesamtzähler und
einem Teilzähler mit Zählerrückstellung ausgestattet.
Darüber hinaus kann der EC362 gemessene Energie
in zwei verschiedene Tarifbereiche anzeigen.
Produktbeschreibung
A
LCD-Display.
B
Taste zum Durchblättern der Werte.
C
Reset um den Teilzähler auf Null zu setzen.
D
Blinkende-LED Anzeige (2 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste
"Ablesen" können die unterschiedlichen Werte
durchgeblättert werden. Standardmässig zeigt
der Zähler die verbrauchte Energie im aktuellen
Tarif an.
EC360 :
1
Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Gesamtverbrauch (kWh).
2
Betätigung : Teilverbrauch (kWh).
3
Betätigung : Anzeige der augenblicklichen
Leistung.
EC362 :
Der Zähler EC362 schlüsselt den Gesamt- und
Teilenergieverbrauch nach Tarifen (T1 oder T2)
und den Gesamtverbrauch (T) zusätzlich auf.
Resetzen des Teilverbrauchszählers
B
Taste "Ablesen" betätigen, um den
Teilenergieverbrauch am Bildschirm anzuzeigen.
C
Taste "Reset" > 3 Sekunden drücken. Der
Teilverbrauchszähler wird auf Null zurückgesetzt.
Fehlermeldung :
Bei fehlerhaftem Anschluss wird "ERROR" am
Display angezeigt.
-Überprüfen, ob die Stromrichtung für jede Phase
dem Anschlussbild entspricht.
- Überprüfen, ob die Reihenfolge der Phasen L1,
L2. L3 dem Anschlussbild entspricht.
Bemerkung :
sur l'afficheur indique que la phase
Die Anzeige am Display zeigt an, das die
entsprechende Phase (L1, L2, L3) Spannung führt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 2Wh/Impuls
- Einschaltstrom : 80 mA
- Referenzstrom : 20 A
- Max. Strom : 100 A
Technische Merkmale
- Leistungaufnahme Display: 0,6W
- Leistungaufnahme Messwerk: 2,5 VA max. pro
+/- 15%
Phase
- Versorgungsspannung : 230/400 V
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und bei
Spannungsunterbrechung im EEPROM-Speicher.
+/- 15%
- Merkmale der Tarifeingang : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
- Energie Impuls-Ausgang :
• Wert eines Impuls : 100 Wh
• Impulsdauer : 100 ms
• Extern Versorgungspannung : 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, 7 PLE (122,5 mm)
- Schutzart Gehäuse : IP 20
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 70 °C
- Betriebstemperatur : -10 °C bis + 55 °C
2
- Anschlussquerschnitt :
2
2
• flexibel : 2,5 bis 35 mm
2
• massiv : 2,5 bis 35 mm
GB User instructions
Three-phase kwh
meter direct 100A
Operating principle
This kilowatt hour meter measures the active
electrical energy used in an electrical nstallation.
This device has a digital LCD to display energy
used and power.
This device has a total counter and a partial
resettable counter.
In case of two tariff levels, the EC362 will count
separetely the energy used in tariff 1 and in tariff 2.
Product presentation
A
LCD display.
B
Key to scroll readings.
C
Reset to reset the partial counter.
D
Metrological LED (2 Wh/impulse).
Display of readings
B
The various datas can be scrolled by pressing
the Key "Read".
The Default display will indicate power consump-
tion according to the current tariff.
EC360 :
1
1st pressure : Backlight switches ON.
Total consumption (kWh).
2
2nd pressure : Partial consumption (kWh).
3
3rd pressure : Instant power consumption.
EC362 :
The EC362 provides detailed display of the
total/partial consumptions according to tariff (T1
or T2) and in total (T).
To reset the partial meter
- Press the scrolling key several times in order to
display partial energy.
- Press the reset button during 3 sec.
The partial meter will be set to zero.
ERROR message :
In case of bad wiring, an "ERROR" message will
be displayed.
- Check for each phase that current direction is in
line with wiring diagram.
- Check that the phase order L1, L2, L3 is in line
with the wiring diagram.
Note :
The information on the display indicates that
the corresponding phase (1, 2,3) is under voltage.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to EN50470-3
- Metrological LED : 2 Wh /impulse
- Starting current : 80 mA
- Basic current : 20 A
- Max current : 100 A
Technical characteristics
- Consumption : < 0,6 W & 2,5 VA max per phase
- Supply : 230/400 V +/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
+/- 15%
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Impulse output characteristics :
• 1 pulse : 100 Wh
• pulse duration : 100 ms
• external supply : 20 ... 30 V
Mechanical characteristics
- Modular casing : 7 M (122,5 mm)
- Protection degree (casing) : IP 20
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 70 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
2
• flexible : 2,5 to 35 mm
2
• rigid : 2,5 to 35 mm
NL Gebruiksaanwijzing SE
Driefasige energiemeter, Energimätare, 3-fas,
directe aansluiting 100A direkt ingång till 100A
Werkingsprincipe Användning
De energiemeter meet de elektrische energie die door
Denna energimätare används till att mäta
een elektrische stroomkring wordt verbruikt. förbrukad energi i en elinstallation.
De meter is voorzien van een digital display voor
Den har en LCD display som ger möjlighet att
weergave van het energieverbruik en het vermogen.
visa upp förbrukad ström och effekt.
De teller is uitgerust met een algemene teller, en een
Apparaten har en totalräknare samt en
gedeeltelijke teller met terugstelling op nul. Met de
återställningsbar räknare.
EC362 kan bovendien het verbruik worden verdeeld,
Vid dubbel tariffmätning kommer EC362 att mäta
dat wordt gemeten in twee verschillende tariefschijven.
tarifferna separat.
Voorstelling
Presentation
A
A
LCD-display.
LCD-display.
B
B
Toets voor het doorlopen van de waarden.
Knapp för att scrolla mellan värden.
C
C
Reset om de gedeeltelijke teller terug op nul te zetten.
Reset Återställ delmätning till 0.
D
D
Meet-LED (2 Wh/impuls).
Diod som indikerar (var 2 Wh/puls).
Uitlezen van de waarden
Avläsning av värden
Door achtereenvolgens op de toets "uitlezing" te
Tryck successivt på avläsningsknappen för
drukken, kunt u de verschillende waarden doorlopen.
att scrolla mellan olika värden.
Standaard toont de meter het energieverbruik van het Räknarens grundinställning visar förbrukad
lopende tarief.
energi enligt gällande aktuell taxa.
EC360 :
EC360 :
1 1
1ste toetsdruk : De achtergrondverlichting gaat 1:a intryckning : Bakgrundsbelysning lyser upp.
branden. Totaal verbruik (kWh).
Totalförbrukning (kWh).
2
2
2de toetsdruk : Gedeeltelijk verbruik (kwh).
2:a intryckning : Delförbrukning (kWh).
3
3
3de toetsdruk : De meter toont het ogenblikkelijk
3:e intryckning : Visning av momentaneffekt.
vermogen.
EC362 :
EC362 :
EC362 specificerar total- och delförbrukning per
De EC362 geeft een gedetailleerde weergave van het taxa (T1 eller T2) och sammanlagd förbrukning (T).
totaal en het gedeeltelijk verbruik per tarief (T1 of T2)
en van het gezamenlijke verbruik (T).
Reset van de gedeeltelijke meter Nollställa delräknaren
- Druk op de toets "uitlezing" om een gedeeltelijk ener- - Tryck på avläsningstangenten för att visa upp
gieverbruik op het display weer te geven. delenergin i teckenrutan.
- Druk 3 sec. lang op de reset-toets. - Gör en längre intryckning (3 sek.) på reset-
De gedeeltelijke meter is gereset. knappen.
Delräknaren är nollställtd.
Foutmelding : Felmeddelande :
Bij een verkeerde aansluiting verschijnt "ERROR" op Vid felanslutning, visas "ERROR" upp på skärmen.
het display. - Kontrollera att strömriktningen stämmer med
- Controleer of de stroomrichting conform het aansluit- kopplingsschemat.
schema is. - Kontrollera att fasföljden L1, L2, L3 stämmer
- Controleer of de volgorde van de fasen L1, L2, L3 med kopplingsschemet.
conform het aansluitschema is.
Opmerking : Anmärkning :
De informatie op het display geeft aan dat de Informationen
overeenkomstige fase (1, 2,3) onder spanning staat. motsvarande fas (1, 2, 3) är spänningssatt.
Technische specificaties Tekniska data
Meetkarakteristieken Mätdata
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3 - Noggrannhetsklass B (1%) enligt EN50470-3
- Meet-LED : 2 Wh/impuls - Ljusdiod som visar förbrukningstakt : 2 Wh/puls
- Aanloopstroom : 80 mA - Startström : 80 mA
- Basisstroom : 20 A - Basström : 20 A
- Max. stroom : 100 A - Max ström : 100 A
Technische karakteristieken Elektriska märkdata
- Verbruik : < 0,6 W & 2,5 VA max per fase - Egenförbrukning : < 0,6 W & 2,5 VA högsta för fas
- Driftspänning : 230/400 V
- Voeding : 230/400 V +/- 15%
- Frequentie : 50/60 Hz +/- 2 Hz - Frekvens : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij stroo- - Säkerhetskopiering med jämna mellanrum
monderbreking. och vid strömavbrott i EEPROM-minnet
- Kenmerk tariefingang : tarief 1 = 0 V - Taxeingångens märkdata : taxa 1 = 0 V
tarief 2 : 230 V +/- 15% taxa 2 : 230 V
- Kenmerken impulsuitgang : - Pulsutgångens märkdata :
• waarde van vaste impuls : 100 Wh • Impuls : 100 Wh
• impulsduur : 100 ms • Puls varaktighet : 100 ms
• (externe) voedingsspanning : 20 ... 30 V • Extern försörjning : 20 ... 30 V
Mechanische kenmerken Mekaniska data
- Modulaire behuizing : 7 M breed (122,5 mm) - Storlek,bredd 7M (122,5 mm)
- Beschermingsgraad behuizing : IP 20 - IP-klass : IP20
- Isolatieklasse : II - Skyddsklass : II
Omgeving Omgivning
- Opslagtemperatuur : -25 °C tot + 70 °C - Lagringstemperatur : -25 °C till + 70 °C
- Werkingstemperatuur : -10 °C tot + 55 °C - Drift temperatur : -10 °C till + 55 °C
- Aansluitingscapaciteit : - Anslutningar :
2
• soepel : 2,5 tot 35 mm • Mjukledare : 2,5 till 35 mm
2
• stijf : 2,5 tot 35 mm • Enkelledare : 2,5 till 35 mm
Bruksanvisning
på bildenheten visar att
+/- 15%
+/- 15%
2
2
6E 5062.c
