hager EC367M Bedienungsanleitung

EC367M
Gefahren und Warnhinweise
Einbau und Montage dürfen nur durch eine Elektrofachkraft
gemäß den einschlägigen Installationsnormen des Landes
erfolgen. Das unter Spannung stehende Geräte nicht
aufstecken oder abziehen.
Der Einsatz des Gerätes ist nur im Rahmen der in
dieser Bedienungsanleitung genannten und gezeigten
Bedingungen zulässig. Bei Belastungen, die über den
ausgewiesenen Werten liegen, können das Gerät sowie
die daran angeschlossenen elektrischen Betriebsmittel
zerstört werden.
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von einem
elektrischen Stromkreis verbraucht wird.
Er ist mit einem digitalen Display ausgerüstet, das die
Anzeige von Energieverbrauch und Leistung ermöglicht.
Die Konstruktion und Herstellung dieses Zählers erfüllen die
Anforderungen der Norm EN50470-3.

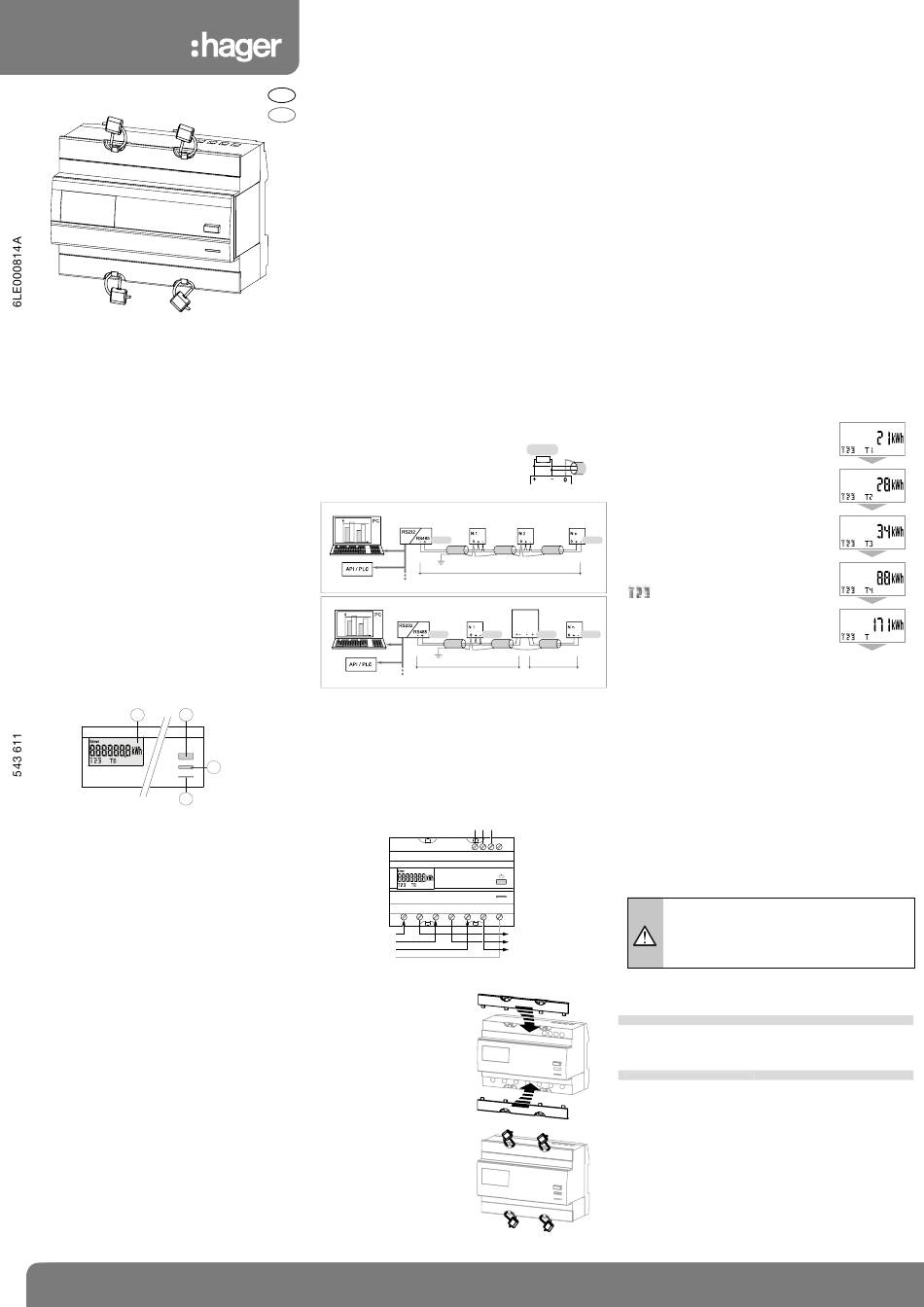

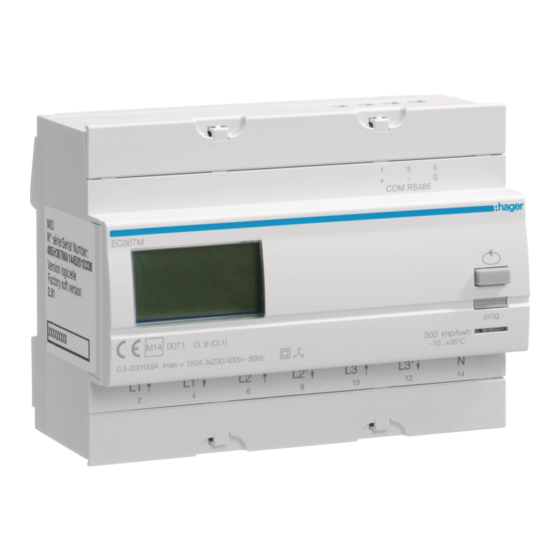

Produktbeschreibung
A LCD-Display.
B Taste für Wertedurchlauf.
C Zugriff Programm-Menü.
D Messtechnische LED (2 Wh/Impuls).
A
B
D
Kommunikation über JBUS/MODBUS
Bei einer Standardkonfiguration, ermöglicht eine RS485-
Verbindung die Verknüpfung von 32 UL* mit einem PC oder
einem Automaten auf 1200 Metern, mithilfe des JBUS/
MODBUS®-Protokolls. * 1 UL = 2 EC367M.
Empfehlungen:
Hier ist ein verdrilltes, geschirmtes Aderpaar der Art LIYCY zu
benutzen. In einer verrauschten Umgebung oder bei einem
langen Netz mit zahlreichen 64 Geräte, wird der Einsatz eines
verdrillten, geschirmten Aderpaars mit Gesamtabschirmung
der Art LIYCY-CY empfohlen.
Bei Überschreitung eines Abstands von 1200 m und/oder
einer Anzahl von 64 Geräte, ist der Anschluss eines (1-Weg)
Leistungsverstärkers oder einer (2-Wege) Funkenstrecke
zwingend, um den zusätzlichen Anschluss eines 64 Geräte
mit Kommunikationsschnittstelle über mehr als 1200 m zu
ermöglichen.
Wichtig:
An den 2 Verbindungsenden muss zwingend der mitgelieferte
120 Ohm-Widerstand angeschlossen werden. Es gibt noch
sonstige Lösungen (Modem, Lichtleitfaser...). Bitte um
Nachfrage.
Das JBUS/MODBUS-Protokoll
Das JBUS/MODBUS-Protokoll funktioniert mit einer
Master-Slave-Struktur:
• Ablesen (Funktion 3),
• Schreiben (Funktion 6 oder 16), Broadcast-Möglichkeit
an Adresse 0.
Der Kommunikationsbetrieb ist der RTU-Betrieb (Remote
Terminal Unit), mit aus mindestens 8 Bit bestehenden
hexadezimalen Zeichen.
1 www.hager.com
1
Hager SAS - 132 bld d'Europe - BP78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net
Energiezähler dreiphasig,
DE
IT Direktmessung 100A
mit MID-Eichung
und Kommunikation über JBUS/MODBUS
Bedienungsanleitung
Tabelle JBUS/MODBUS
Datei Nr.: EC367M
Von der Website: www.hager.de
MID-Konformität
EINEN BETRIEB IN ÜBEREINSTIMMUNG MIT
DER MID SICHERSTELLEN
• > Stromnetzart
C
Der Zähler EC367M entspricht der MID-Richtlinie nur bei
Anschluss auf folgende Netze:
> Montage der Klemmenabdeckung
Nach erfolgtem Produkt-
anschluss,
Klemmenabdeckung
ordnungsgemässe
überprüfen und
mit den 2
Kunststoffplomben sichern.
• RS485 communication
Information sent via RS485
COM is sent for information
only and has no legal value.
R=120Ω
RS485
R=120Ω
≈ 1200m oder 32UL
Leitungs-
verstärker
R=120Ω R=120Ω R=120Ω
≈ 1200m oder 32UL ≈ 1200m oder 32UL
MODBUS
4NBL
COM
+ - 0
1 3 5 7
2 4 6 8 10 12 1 4 2
L1 L1 L1
L2 L2
N
L3 L3
N
1
die
über
Montage
unbedingt
mitgelieferten
GB
Ablesen der Werte
Durch mehrmaliges Betätigen
der Taste B «Ablesen» können
die unterschiedlichen Werte
durchgeblättert werden.
Standardmässig zeigt
der Zähler die verbrauchte
Energie im aktuellen Tarif an.
Der Zähler schlüsselt
aktiven Gesamtenergie-
verbrauchszahlen pro Tarif (T1,
R=120Ω
T2, T3 oder T4) und insgesamt
(T) auf.
Bemerkung : Bemerkung : Die Anzeige
am Display zeigt an, das
an der entsprechenden Phase
eine Spannung anliegt.
R=120Ω
Anschlusstest und Fehlermeldung
Der Energiezähler muss mit der Versorgungsspannung
verbunden sein und der sekundär Kreis muss belastet werden.
Taste B «Ablesen» länger als 3 Sekunden drücken.
• Err 0 = es liegt kein Fehler vor
• Err 1 = umgekehrter Phasenanschluss 1 (L1 <=> L1')
• Err 2 = umgekehrter Phasenanschluss 2 (L2 <=> L2')
• Err 3 = umgekehrter Phasenanschluss 3 (L3 <=> L3')
• Err 7 = umgekehrter Anschluss der Spannung zwischen
V1 und Nullleiter
• Err 8 = umgekehrter Anschluss der Spannung zwischen
V2 und Nullleiter
COM
+ - 0
• Err 9 = umgekehrter Anschluss der Spannung zwischen
V3 und Nullleiter
1 3 5 7
Um diesen Modus zu verlassen, Taste B «Ablesen» drücken
(> 3 sec).
Wichtig
4 6 8 10 12 1 4
Diese Funktion kann nur benutzt werden, wenn
der Leistungsfaktor der Installation zwischen 0,6
L1
und 1 liegt und 20 % von lmax bei jeder Phase
(min. 20 A).
Programmierung
HANDBETRIEB HANDBETRIEB
Der Handbetrieb ermöglicht eine manuelle Konfiguration
der gesamten JBUS/MODBUSKommunikationsparameter:
Adresse, Geschwindigkeit, Parität, Stoppbit.
AUTOMATISCHER Betrieb AUTOMATISCHER Betrieb
Dieser Betrieb ermöglicht eine automatische Konfiguration der
meisten Kommunikationsparameter (Geschwindigkeit, Parität,
Stoppbit).
Es ist lediglich die Kommunikationsadresse des Zähler
einzugeben. Diese Betriebsweise funktioniert nur bei den
folgenden Bedingungen:
• Kommunikationsgeschwindigkeit zwischen 9600 und 38400 Bd.
• Rasterformat JBUS/MODBUS:
- 8 bits + 2 stop + no parity,
- 8 bits + 1 stop + parity.
OCOM 117524
DER ENERGIEZÄHLER
Energie-
Gesamtzähler
zur Gebühr 1
Energie-
Gesamtzähler
zur Gebühr 2
die
Energie-
Gesamtzähler
zur Gebühr 3
Energie-
Gesamtzähler
zur Gebühr 4
T=T1+T2+T3+T4
Energie-
Gesamtzähler
Example: Par = odd
Esempio: Par = odd
Voorbeeld: Par = odd
Exemplo: Par = odd
