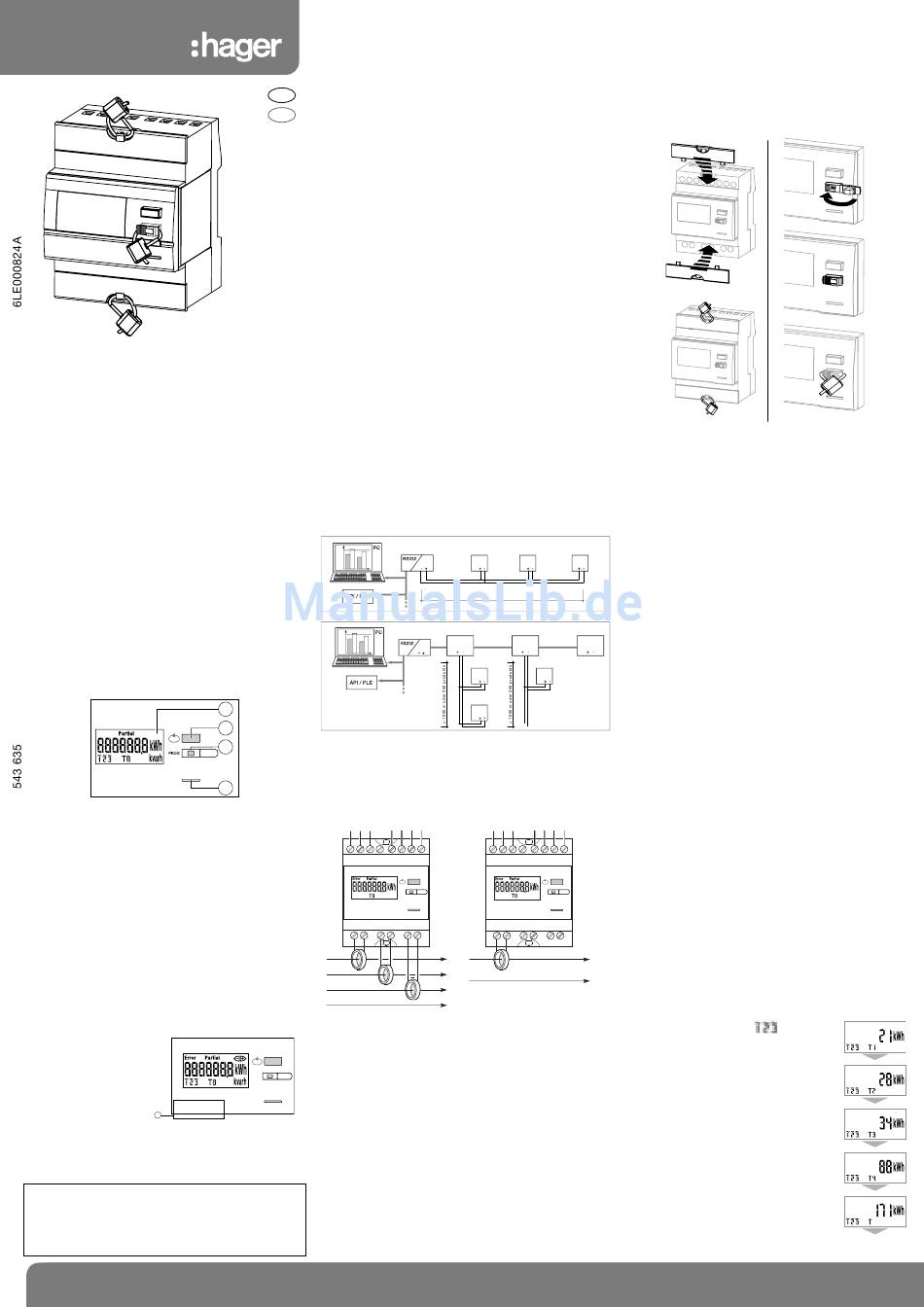

hager EC379M Bedienungsanleitung

EC379M
Gefahren und Warnhinweise
Einbau und Montage dürfen nur durch eine Elektrofachkraft
gemäß den einschlägigen Installationsnormen des Landes
erfolgen. Das unter Spannung stehende Geräte nicht
aufstecken oder abziehen.
Der Einsatz des Gerätes ist nur im Rahmen der in
dieser Bedienungsanleitung genannten und gezeigten
Bedingungen zulässig. Bei Belastungen, die über den
ausgewiesenen Werten liegen, können das Gerät sowie
die daran angeschlossenen elektrischen Betriebsmittel
zerstört werden.
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von einem
elektrischen Stromkreis verbraucht wird.
Er ist mit einem digitalen Display ausgerüstet, das die
Anzeige von Energieverbrauch und Leistung ermöglicht.
Die Konstruktion und Herstellung dieses Zählers erfüllen die
Anforderungen der Norm EN50470-3.

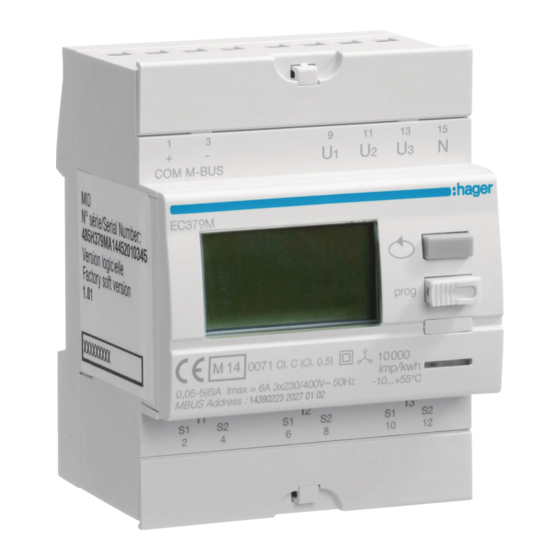

Produktbeschreibung
A LCD-Display.
B Taste für Wertedurchlauf.
C Zugriff Programm-Menü.
D Messtechnische LED (0,1 Wh/Impuls).
Kommunikation über M-BUS
Bei einer Standardkonfiguration ermöglicht eine M-BUS-
Verbindung die Verknüpfung von bis zu 250* Produkten mit
einem PC oder einem Automaten über eine Distanz von 1000
Metern**.
* in Abhängigkeit vom Master-M-BUS
** in Abhängigkeit von der Anzahl der Produkte und der
Übertragungsgeschwindigkeit.
Empfehlungen:
Die Verwendung eines verdrillten, nicht geschirmten
Adernpaars vom Typ JYSTY N x 2 x 0,8 mm (0,5 mm²) wird
empfohlen.
Bei Überschreitung eines Abstands von 1000 m und/oder
einer Anzahl von mehr als 250 Produkten ist der Anschluss
eines Leistungsverstärkers zwingend.
-> Bei Überschreitung von 250 Produkten: nur Verwendung
der sekundären Adresse.
Das M-BUS-Protokoll
Das M-BUS-Protokoll
funktioniert mit einer
Master-Slave-Struktur. Die
Zähler (Slaves) sind mit
beiden Adressierungsmodi
(primär und sekundär)
MBUS Address:
AASSxxxx 2027-01-02
A
kompatibel.
Die primäre Adressierung
kann über die Produktschnittstelle konfiguriert werden. Die
sekundäre Adressierung ist unveränderlich und eindeutig
und steht vorn auf dem Produkt ( A ).
Bemerkung :
Bei einer Installation mit ungleichbelasteten Phasen bitte
pro Phase einen Stromwandler installieren.
Bei gleichmässig belasteten Phasen
Stromwandler auf Phase 1 aus.
1 www.hager.com
1
Hager SAS - 132 bld d'Europe - BP78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net
Energiezähler 3- phasig,
DE
IT Wandlermessung 50A bis 3000A
mit MID-Eichung
und Kommunikation über M-BUS
Bedienungsanleitung
Die Zähler mit M-BUS verfügen zudem über die Möglichkeit
der „Joker-Adressierung": So kann im M-BUS-Netzwerk nach
Produkten gesucht werden.
Möglichkeit der Übertragung an die Adressen 254 und 255.
Zudem sind die Zähler mit M-BUS mit dem OMS (Open
Metering System) kompatibel.
Tabelle M-BUS
Datei Nr.: EC379M
Von der Website: www.hager.de
M-BUS-Verkabelung
Verkabelung mit Leistungsverstärker
A
B
C
MID-Konformität
• > Stromnetzart
Der Zähler EC379M entspricht der MID-Richtlinie nur bei
D
Anschluss auf folgende Netze:
4NBL
COM
0 U
+ - 1
9 11 13
1 3 5
2 4 6 8
L1
L2
L3
N
> Montage der Klemmenabdeckung (Abb. 1)
Nach erfolgtem Produktanschluss, die Klemmenabdeckung
über ordnungsgemässe Montage überprüfen und unbedingt
mit den 2 mitgelieferten Kunststoffplomben sichern.
> Verriegelung der Programmiertaste
PROG
Tastendeckel nach Verschluss unbedingt verplomben
(Abb. 2)
> Ereigniszähler
Nachdem der Zähler endgültig programmiert wurde,
Zählerstand der Ereigniszähler aufnehmen C1 und C2 sowie
C2.
C1: Anzahl der durchgeführten Änderungen des SW-
Verhältnisses
C2: Anzahl der durchgeführten Änderungen Stromnetzarten
• Die über die COM M-BUS übertragenen Informationen sind
nur Richtwerte und sind rechtlich nicht verbindlich.
reicht ein
N 1 N 2
M-BUS
≈ 1000 m oder 250 produkts
Leitungs- Leitungs-
verstärker verstärker
M-BUS
N 1 N 1
N 2
1Ln
COM
U U N 0 U U U N
2 3 + - 1 2 3
15 1 3 5 9 11 13 15
prog prog
reset reset
10 12 2 4 6 8 10 12
L1 L1
L2
N
L3
N
• Bei Einsatz von 1 oder von 2 SW wird die Präzision
derjenige Phase um 0,5% verringert, deren Strom durch
Vektorrechnung abgezogen wird.
Symmetrisches oder unsymmetrisches Netz im "nur Lesemodus"
Konfiguration des Zählers
Vor der Inbetriebnahme des Zählers sind folgende Einstellungen
vorzunehmen :
- Dem maximalen Primärstrom des Stromwandlers.
- Art des Stromnetzes (Ein- oder Dreiphasenstrom mit / ohne
Nullleiter).
- Art der Drehstromanlage (symmetrisch bzw. asymmetrisch.
1. Um den Konfigurationsmodus aufzurufen Taste C"prog"
länger als 3 Sekunden drücken..
N n
2. Die Werte des Stromwandlers werden angezeigt (100A).
Durch mehrmaliges Drücken der Taste B "Ablesen" können
die unterschiedlichen Stromwandlerwerte durchblättert
werden (50, 100, 150, 200, 250, 300, 400, 600, 800... 3000A).
3. Mit Taste C"prog" den gewünschten Wert bestätigen und
zum nächsten Einstellvorgang weitergehen.
Leitungs-
verstärker
4. Die Stromnetzart (1L+N, 2L, 3L, 3L+N) wird angezeigt.
Durch mehrmaliges Betätigen der Taste B «Ablesen» die
unterschiedlichen Werte durchblättern und die Stromnetzart
auswählen.
5. Mit Taste C"prog" den gewünschten Wert bestätigen und
zum nächsten Einstellvorgang weitergehen.
6. Bei Drehstromanlagen wird die Anlagenart angezeigt
«symmetrisch/asymmetrisch» (Bl, Unbl).
Durch mehrmaliges Betätigen der Taste B «Ablesen» die
unterschiedlichen Werte durchblättern und die Anlagenart
auswählen.
7. Mit Taste C "prog" bestätigen.
8. Um den Konfigurationsmodus zu verlassen, Taste C "prog"
länger als 3 Sekunden drücken.
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste B «Ablesen» können
die unterschiedlichen
Standardmässig zeigt der Zähler die verbrauchte Wirkenergie
im aktuellen Tarif an.
L1
Der Zähler schlüsselt
GB
verbrauchszahlen pro Tarif (T1, T2, T3 oder T4) und insgesamt
N
(T) auf.
Bemerkung: Die Anzeige
am Display zeigt an, das an der
entsprechenden Phase
Spannung anliegt.
OCOM 117524
Werte durchgeblättert werden.
die aktiven Gesamtenergie-
DER ENERGIEZÄHLER
Energie-
Gesamtzähler
zur Gebühr 1
eine
Energie-
Gesamtzähler
zur Gebühr 2
Energie-
Gesamtzähler
zur Gebühr 3
Energie-
Gesamtzähler
zur Gebühr 4
T=T1+T2+T3+T4
Energie-
Gesamtzähler
