Bitte beachten Sie auch die Hinweise auf der letzten Seite
IO-Link Schnittstellenbeschreibung
KQ1000
KQ1001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm IO-Link KQ1000

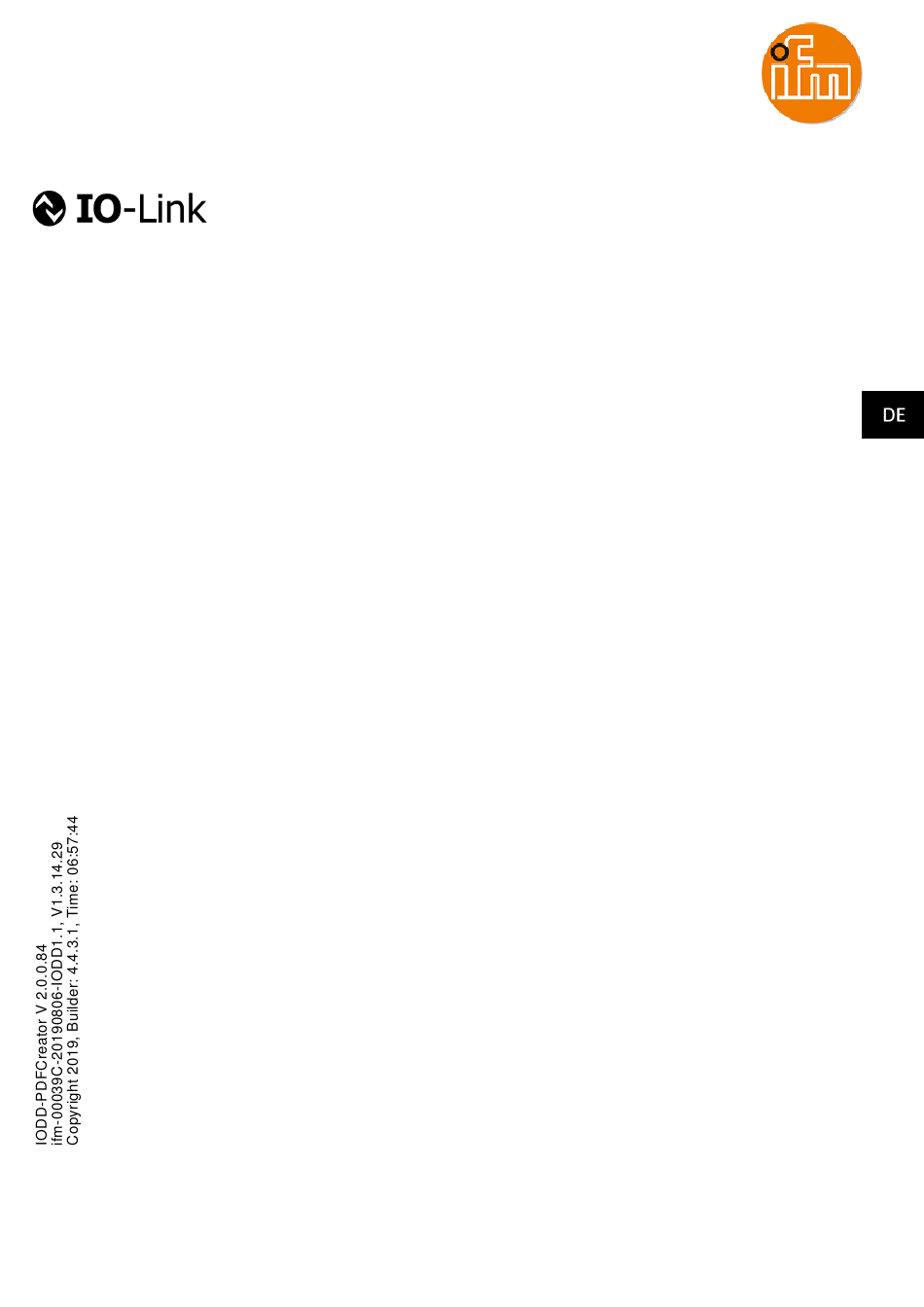

  • Seite 1 Bitte beachten Sie auch die Hinweise auf der letzten Seite IO-Link Schnittstellenbeschreibung KQ1000 KQ1001...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Gerätevariante ................2 Kommunikation ................3 Zusammenfassung der Parameter ................4 Systemkommandos ................5 Identifikation ................6 Beobachtung ................6.1 Prozessdaten Eingang/Ausgang ................7 Parameter ................7.1 Anwendungskonfiguration ................7.2 Ausgangskonfiguration ................7.3 Digitaler Ausgang 1 ................7.4 Digitaler Ausgang 2 ................
  • Seite 3: Gerätevariante

    1 Gerätevariante KQ1000 Kapazitiver Füllstandssensor KQ1001 Kapazitiver Füllstandssensor 3/22...
  • Seite 4: Kommunikation

    2 Kommunikation Hersteller ID 0x0136 310 d / Bytes 1d 54d 0x00039C 924 d / Bytes 0d 3d 156d Geräte ID Bitrate COM2 7,2 ms Minimale Zykluszeit SIO Mode unterstützt Blockparametrierung Datenhaltung Measuring Sensor Unterstützte Profile Identification and Diagnosis Unterstützung von IO-Link 1.0 ANMERKUNG: Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass - das richtige Gerät angeschlossen ist...
  • Seite 5: Zusammenfassung Der Parameter

    3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Gerätezugriffssperren RecordT (16 Bit) false Herstellername StringT (19 Byte) ifm electronic gmbh Herstellertext StringT (11 Byte) www.ifm.com Produktname StringT (6 Byte) Produkt-ID StringT (6 Byte) Produkttext StringT (23 Byte) Capacitive Level Sensor...
  • Seite 6 3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung UIntegerT (16 Bit) UIntegerT (16 Bit) SP3 (FH3) IntegerT (16 Bit) rP3 (FL3) IntegerT (16 Bit) Empfindlichkeit UIntegerT (8 Bit) 2 (Hi / Hoch) LED Modus 1400 UIntegerT (8 Bit) 3 (ALL_On) Ausrichtung 1500 UIntegerT (8 Bit)
  • Seite 7: Systemkommandos

    4 Systemkommandos Systemkommando Information - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Systemkommandos Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start Start des Block-Parameterdownloads Download Ende Ende des Block-Parameterdownloads Speichern Abschluss der Blockparametrierung und Start der Datenhaltung Abbruch...
  • Seite 8 4 Systemkommandos Systemkommandos Text Beschreibung Vollen Tank abgleichen Dynamischen Tankabgleich starten Dynamischen Tankabgleich stoppen Dynamischen Tankabgleich abbrechen SP3 teachen rP3 teachen Blinken An Blinken Aus Reset Zähler auf Null IO-Link 1.1 Systemtest Kommando 240, Event 8DFE kommt IO-Link 1.1 Systemtest Kommando 241, Event 8DFE geht IO-Link 1.1 Systemtest...
  • Seite 9: Identifikation

    5 Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0 StringT (6 Byte) ReadOnly Produkttext Index 20 Subindex 0...
  • Seite 10: Beobachtung

    6 Beobachtung 6.1 Prozessdaten Eingang/Ausgang Eingangsprozessdaten Index 40 Subindex 0 RecordT (32 Bit) PDV1 IntegerT (16 Bit) Aktueller Prozesswert 1 Wertebereich [%] (0 To 100) * 1 32764 (NoData) Gerätestatus UIntegerT (4 Bit) Aktueller Gerätestatus, eine Kopie des Parameters [Gerätestatus, Index 36] im Prozessdatenkanal Wertebereich (Gerät ist OK) (Wartung erforderlich)
  • Seite 11: Parameter

    7 Parameter 7.1 Anwendungskonfiguration Ausrichtung Index 1500 Subindex 0 UIntegerT (8 Bit) ReadWrite Montageausrichtung des Sensors Werkseinstellung (bottom / Anschluss unten) Wertebereich (bottom / Anschluss unten) (top / Anschluss oben) Begrenzung der Sensorelemente Index 1501 Subindex 0 RecordT (16 Bit) ReadWrite Deaktivierte Sensorelemente unten/oben Bottom...
  • Seite 12: Digitaler Ausgang 1

    7 Parameter Index 600 Subindex 0 UIntegerT (8 Bit) ReadWrite Ausgangkonfiguration [OUT 3] Werkseinstellung (OFF / Ausgang Aus) Wertebereich (Hno / Hysteresefunktion, Schließer) (Hnc / Hysteresefunktion, Öffner) (Fno / Fensterfunktion, Schließer) (Fnc / Fensterfunktion, Öffner) (dOU / Diagnoseausgang) (OFF / Ausgang Aus) Index 500 Subindex 0 UIntegerT (8 Bit)
  • Seite 13: Digitaler Ausgang 3

    7 Parameter rP2 (FL2) Index 594 Subindex 0 IntegerT (16 Bit) ReadWrite Rückschaltpunkt 2. rP2 muss kleiner als SP2 sein. Mindestabstand SP2...rP2 ===> siehe SP2 Werkseinstellung Wertebereich [%] (4 To 94) * 1 Index 591 Subindex 0 UIntegerT (16 Bit) ReadWrite Schaltverzögerung für [OUT 2] Werkseinstellung...
  • Seite 14: Fehlerkonfiguration

    7 Parameter 7.6 Fehlerkonfiguration FOU1 Index 531 Subindex 0 UIntegerT (8 Bit) ReadWrite Verhalten von [OUT 1] im Fehlerfall Werkseinstellung (OU) Wertebereich (OU) (On) (OFF) FOU2 Index 532 Subindex 0 UIntegerT (8 Bit) ReadWrite Verhalten von [OUT 2] im Fehlerfall Werkseinstellung (OU) Wertebereich...
  • Seite 15: Dämpfung

    7 Parameter 7.8 Dämpfung Index 510 Subindex 0 UIntegerT (16 Bit) ReadWrite Dämpfung des Messsignals Werkseinstellung Wertebereich [s] (0 To 3600) * 1 7.9 Anzeigeeinstellung LED Modus Index 1400 Subindex 0 UIntegerT (8 Bit) ReadWrite LED Modus Werkseinstellung (ALL_On) Wertebereich (ALL_OFF) (STAT) (STAT_OUT)
  • Seite 16: Grundeinstellungen

    7 Parameter Einschaltvorgänge Index 541 Subindex 0 IntegerT (32 Bit) ReadOnly Anzahl der Einschaltvorgänge seit Auslieferung Werkseinstellung Wertebereich (0 To 1000000) Betriebsstunden Index 542 Subindex 0 IntegerT (32 Bit) ReadOnly Betriebsstundenzähler seit Auslieferung Werkseinstellung Wertebereich [h] (0 To 500000) * 1 7.11 Grundeinstellungen Gerätezugriffssperren Index 12...
  • Seite 17: Diagnose

    8 Diagnose 8.1 Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Fehler) (5 To 255) (Reserviert) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 byte) [10] ReadOnly Werkseinstellung 0x00,0x00,0x00 Aktive Events...
  • Seite 18 8 Diagnose Aktive Events Index 545 Subindex 0 RecordT (32 Bit) ReadOnly Bit_2 bitOffset 2 BooleanT Kurzschluss Werkseinstellung (noEv) Wertebereich (noEv) (0x7710) Bit_1 bitOffset 1 BooleanT Parameterfehler Werkseinstellung (noEv) Wertebereich (noEv) (0x6320) Bit_0 bitOffset 0 BooleanT Hardwarefehler im Gerät Werkseinstellung (noEv) Wertebereich (noEv)
  • Seite 19 8 Diagnose Füllstands Diagnosedaten Index 1503 Subindex 0 RecordT (32 Bit) ReadOnly Kantenschärfe Subindex 3 UIntegerT (8 Bit) Schärfe der Füllstandskante Wertebereich (0 To 100) (NoData) Qualität des Einbaus Subindex 4 UIntegerT (8 Bit) Qualität des Einbaus in Bezug zum Dynamikbereich Wertebereich (0 To 100) (NoData)
  • Seite 20: Ereignisse

    9 Ereignisse Code Gerätestatus Class Name Beschreibung 0x5000 4 (Fehler) invalid Error Hardwarefehler im Gerät Tauschen Sie das Gerät aus 20480d 0x6320 3 (Funktionsprüfung) invalid Error Parameterfehler Überprüfen Sie das Datenblatt und die 25376d Werte 0x6321 3 (Funktionsprüfung) valid Error Parameter fehlt Überprüfen Sie das Datenblatt 25377d...
  • Seite 21: Fehlertypen

    10 Fehlertypen Code Name Beschreibung 0x8000 Anwendungsfehler im Gerät - keine Zugriff wurde vom Gerät verweigert. Es steht keine Detailinformation zur Verfügung 32768d Details 0x8011 Index nicht vorhanden Zugriff auf einen nicht existierenden Index 32785d 0x8012 Subindex nicht vorhanden Zugriff auf einen nicht existierenden Subindex 32786d 0x8020 Service zur Zeit nicht verfügbar...
  • Seite 22: Gerätespezifische Zusatzinformationen

    Gerätespezifische Zusatzinformationen Im Auslieferungszustand ist das Gerät nicht betriebsbereit! Der Sensor muss zunächst auf die Applikation / den Tank abgeglichen werden (siehe Bedienungsanleitung). Tankabgleiche nur im eingebauten Zustand des Geräts durchführen! Der Sensor errechnet den Füllstand aus den gemessenen Kapazitäten seiner einzelnen Messsegmente. Um eine korrekte Berechnung sicherzustellen, müssen die gemessenen Kapazitäten vergleichbar sein.
