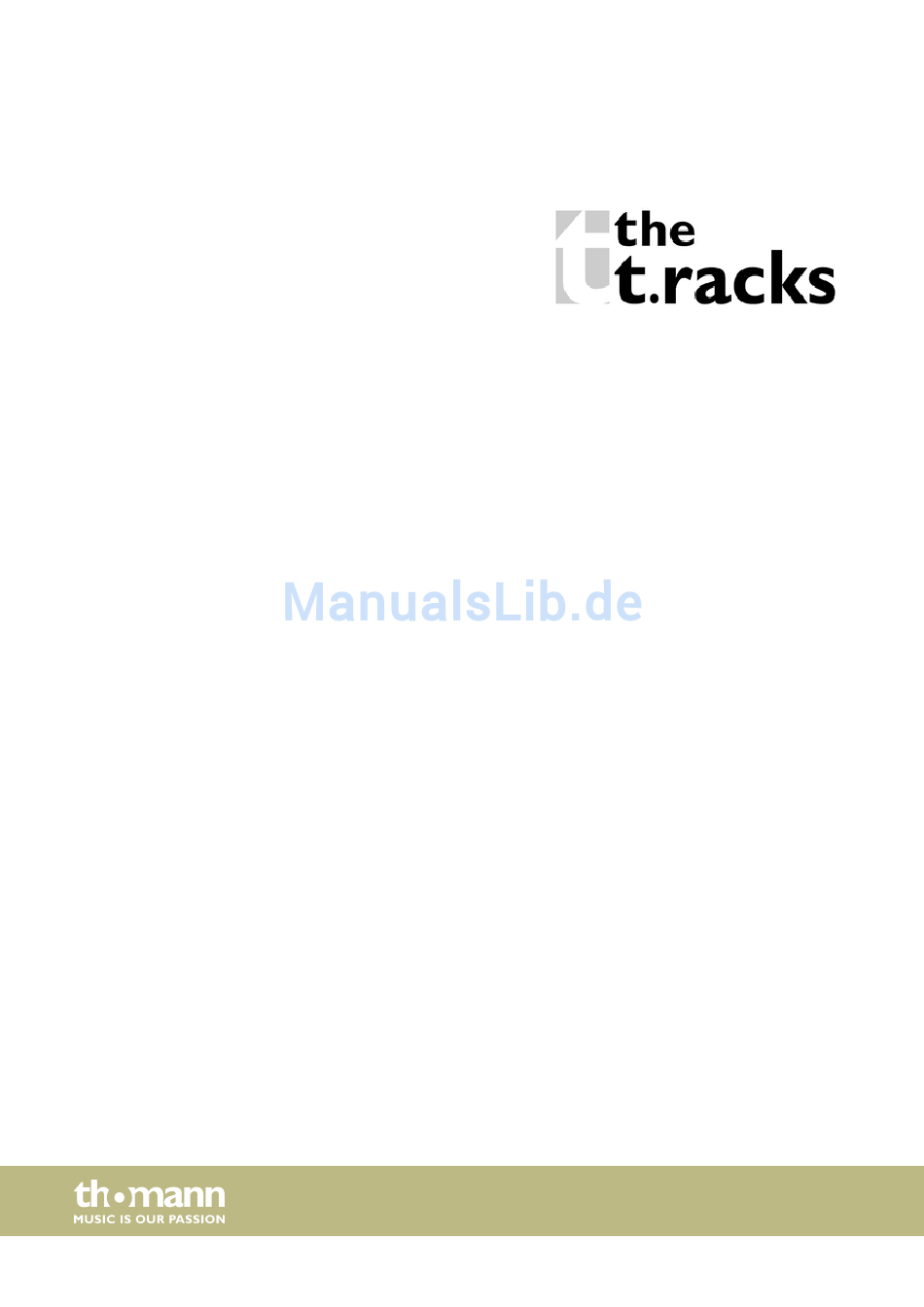

- Seite 1 DSP 204, DSP 206, DSP 306, DSP 408 digitales lautsprecher-management-system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 14.06.2018, ID: 435191, 435192, 435193, 435194...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................4 1.1 Weitere Informationen....................4 1.2 Darstellungsmittel......................4 1.3 Symbole und Signalwörter..................5 Sicherheitshinweise....................... 6 Leistungsmerkmale....................... 7 Installation und Inbetriebnahme..................8 Anschlüsse und Bedienelemente................. 10 Bedienung am Gerät......................12 Bedienung am PC......................... 18 Technische Daten......................... 29 Stecker- und Anschlussbelegungen................ -
Seite 4: Allgemeine Hinweise
Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. -
Seite 5: Symbole Und Signalwörter
Allgemeine Hinweise Texteingaben Texteingaben, die man am Gerät vornimmt, sind durch Schreibmaschinenschrift gekennzeichnet. Beispiel: 2323 Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audiogeräten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät aus- schließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwen‐ dung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... -
Seite 7: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Digitalmixer Eingänge: – DSP 204 (Artnr. 435191): 2 Monokanäle (XLR-Einbaubuchsen) für Signale mit Line-Pegel – DSP 206 (Artnr. 435192): 2 Monokanäle (XLR-Einbaubuchsen) für Signale mit Line-Pegel – DSP 306 (Artnr. 435193): 3 Monokanäle (XLR-Einbaubuchsen) für Signale mit Line-Pegel –... -
Seite 8: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lage- rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 9 Installation und Inbetriebnahme Konfigurationsbeispiel 2 Die Abbildungen zeigt schematisch, wie ein Gerät oder mehrere Geräte in ein lokales Netzwerks (LAN) integriert werden können. Konfigurationsbeispiel 3 Die Abbildung zeigt schematisch, wie mehrere Geräte über die serielle Schnittstelle in Reihe geschaltet (kaskadiert) werden können. DSP 204, DSP 206, DSP 306, DSP 408...
-
Seite 10: Anschlüsse Und Bedienelemente

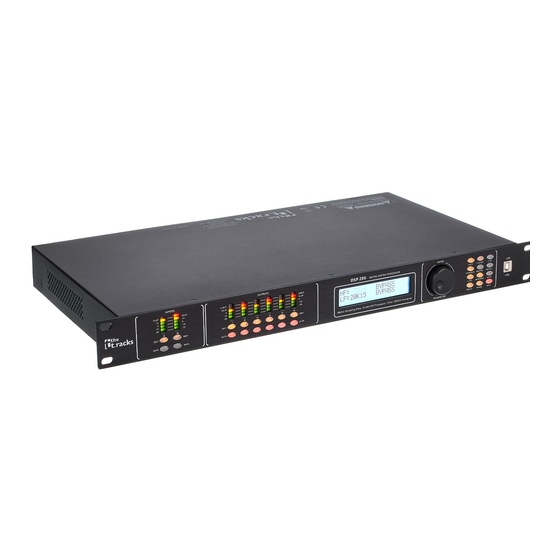

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite 1 [INPUTS] Pegelanzeige für die Eingangskanäle. Die Anzahl der Kanäle hängt von der Geräteausführung ab. Die roten LEDs [CLIP] zeigen Übersteuerung (Clipping) an. In diesem Fall ist der Pegel des Eingangssignals zu hoch. 2 [EDIT] Tasten zur Auswahl des Editier-Modus für den jeweiligen Eingangskanal. - Seite 11 Anschlüsse und Bedienelemente Rückseite 11 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 12 [POWER] Hauptschalter. Schaltet das Gerät ein und aus 13 [ETHERNET] RJ45-Buchse als LAN-Anschluss zur Verbindung mit Ihrem Netzwerk 14 [RS232/485PORT] D-Sub-Buchse zur Fernsteuerung des Geräts oder Kaskadierung mehrerer Geräte 15 [OUTPUTS] XLR-Einbaustecker für die Ausgangskanäle.
-
Seite 12: Bedienung Am Gerät
Bedienung am Gerät Bedienung am Gerät Gerät starten Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie es mit dem Haupt- schalter ein, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. Das Display zeigt die Modell- bezeichnung und die Benutzer-Voreinstellung an, die gerade aktiv ist. - Seite 13 Bedienung am Gerät Benutzer-Voreinstellungen Alle Einstellungen des Geräts können in bis zu 20 verschiedenen Benutzer-Voreinstel- lungen (User Presets) abgelegt und bei Bedarf wieder aufgerufen werden. So können Sie Ihre Einstellungen für verschiedene Räume oder Bühnen-Setups einfach wieder herstellen. Benutzer-Voreinstellung speichern Drücken Sie [SAVE].
- Seite 14 Bedienung am Gerät Einstellungen für die Eingänge Drücken Sie die zum gewünschten Kanal gehörende Taste [EDIT]. ð Das Einstellungsmenü für den gewünschten Kanal öffnet sich. Das Display zeigt „GAIN“ . Im Grundzustand des Menüs können Sie den Pegel des Kanals in einem Bereich von –60 dB…+12 dB mit dem Jog Wheel einstellen.
- Seite 15 Bedienung am Gerät Para- Taste Auswahlbereich Bedeutung meter „GATE“ [COMP/ „T“ : „-90dB“ … „-0dB“ Parameter für das Noise Gate: Schwellwert, Halte- GATE] zeit (Hold), Anstiegszeit (Attack), Ausklingzeit „HT“ : „10“ … „999“ (in Millisekunden) (Release) „AT“ : „1ms“ … „999ms“ „RT“...
- Seite 16 Bedienung am Gerät Einstellungen für die Ausgänge Drücken Sie die zum gewünschten Kanal gehörende Taste [EDIT]. ð Das Einstellungsmenü für den gewünschten Kanal öffnet sich. Das Display zeigt „GAIN“ . Im Grundzustand des Menüs können Sie den Pegel des Kanals in einem Bereich von –60 dB…+12 dB mit dem Jog Wheel einstellen.
- Seite 17 Bedienung am Gerät Para- Taste Auswahlbereich Bedeutung meter „MATRIX 2 × „-60dB“ … „+0dB“ Für jeden der Eingangskanäle, die dem jeweiligen Output“ „MATRIX“ Ausgangskanal zugeordnet sind, kann eine Pege- lanpassung voreingestellt werden. „GATE“ 1 × „T“ : „-90dB“ … „-0dB“ Parameter für das Noise Gate: Schwellwert, Halte- [COMP/ zeit (Hold), Anstiegszeit (Attack), Ausklingzeit...
-
Seite 18: Bedienung Am Pc
Bedienung am PC Bedienung am PC Software installieren und starten Legen Sie die CD mit der Software in das CD-Laufwerk Ihres Windows-PCs ein und starten Sie das Installationsprogramm, das zur Geräteausführung passt. Folgen Sie den Anweisungen des Installationsprogramms bis zum Abschluss. Verbinden Sie Ihren PC über ein USB-Kabel mit dem Gerät und schalten Sie das Gerät ein. - Seite 19 Bedienung am PC Bestandteile des Programmfensters Alle Reiter des Programmfensters sind ähnlich aufgebaut und gliedern sich in fol- gende Bereiche: Reiter für die Auswahl einer Funktionsgruppe Hauptmenü Button für den Status der Verbindung zum PC Darstellungsbereich Reglerbereich Buttons für den Schnellzugriff zu wichtigen Voreinstellungen Hauptmenü...
- Seite 20 Bedienung am PC Buttons für den Schnellzugriff zu wichtigen Voreinstellungen Bereich Bedeutung Address Anzeige der Kennzeichnung des Geräts in einer Hintereinanderschaltung und der IP-Adresse für die Einbindung in ein lokales Netzwerk Preset Anzeige der aktuellen Benutzer-Voreinstellung Store Benutzer-Voreinstellung speichern Recall Benutzer-Voreinstellung aufrufen Reiter „Gain“...
- Seite 21 Bedienung am PC Reiter „Gate“ Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen des Noise Gates für den jeweiligen Kanal, daneben erscheint eine symbolische Pegelanzeige für die Eingangskanäle. Der rote Punkt im Kurvenlauf entspricht dem aktu- ellen Signal. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Noise Gates für alle Eingangs- und Aus- gangskanäle einzustellen: Schwellwert, Haltezeit (Hold), Anstiegszeit (Attack), Ausklingzeit (Release) DSP 204, DSP 206, DSP 306, DSP 408...
- Seite 22 Bedienung am PC Reiter „Comp“ Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen der Kompressorfunktion für den jeweiligen Ausgangskanal, daneben erscheint eine symbolische Pegelanzeige für alle Ausgangskanäle. Der rote Punkt im Kur- venlauf entspricht dem aktuellen Signal. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Kompressorfunktion für die Ausgangskanäle einzustellen: Kompression, Schwellwert, Ratio, Anstiegszeit (Attack), Ausklingzeit (Release) digitales lautsprecher-management-system...
- Seite 23 Bedienung am PC Reiter „Limit“ Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen der Limiter für den jeweiligen Kanal, daneben erscheint eine symbo- lische Pegelanzeige für alle Kanäle. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Limiter für alle Eingangs- und Ausgangska- näle einzustellen: Schwellwert, Anstiegszeit (Attack), Ausklingzeit (Release) DSP 204, DSP 206, DSP 306, DSP 408...
- Seite 24 Bedienung am PC Reiter „Delay“ Bereich Bedeutung Darstellungsbereich Zeigt die eingestellten Verzögerungen für alle Eingangs- und Ausgangskanäle. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Verzögerung für den jeweiligen Kanal einzustellen. Drücken Sie einen der Buttons „ms“ , „m“ oder „ft“ , um die benutzte Einheit auszuwählen. digitales lautsprecher-management-system...
- Seite 25 Bedienung am PC Reiter „Matrix“ Bereich Bedeutung Darstellungsbereich Zeigt die momentane Verschaltung von Eingangs- zu Ausgangskanälen. Eingangs- und Ausgangskanäle können umbenannt werden. Klicken Sie auf einen Funktionsbereich (z.B. „GEQ“ oder „DELAY“ ), um zu den Reiter zu öffnen, in dem Sie die entsprechenden Parameter direkt eingeben zu können.
- Seite 26 Bedienung am PC Reiter „GEQ“ Bereich Bedeutung Darstellungsbereich Zeigt die Einstellung des grafischen Equalizers für den gewählten Eingangskanal an. Klicken Sie auf den Button „EQ Bypass“ , um die Equalizer-Funktion für diesen Kanal vorübergehend auszuschalten oder auf „EQ Reset“ , um den Equalizer in den Grundzustand zu bringen. Reglerbereich Ziehen Sie die Fader mit der Maus, um für jeden der verfügbaren Frequenzbereiche die Anhebung oder Absenkung einzustellen.
- Seite 27 Bedienung am PC Reiter „In“ Bereich Bedeutung Darstellungsbereich Benutzen Sie die Optionsfelder „Mag“ bzw. „PHASE“ , um das Diagramm zwischen karthesischen Koordinaten (Pegel über Frequenz) und Polarkoordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle neun Frequenzbänder einzu- blenden.
- Seite 28 Bedienung am PC Reiter „Out“ Bereich Bedeutung Darstellungsbereich Benutzen Sie die Optionsfelder „Mag“ bzw. „PHASE“ , um das Diagramm zwischen karthesischen Koordinaten (Pegel über Frequenz) und Polarkoordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle neun Frequenzbänder einzu- blenden.
-
Seite 29: Technische Daten
Technische Daten Technische Daten Eingänge Pegel +18 dBu (max.) Impedanz 1 MΩ (stereo), 500 kΩ (mono) Ausgänge Pegel +20 dBu (max.) Impedanz < 500 Ω Frequenzgang 20 Hz … 20 kHz Verzerrung (THD) < 0,005 % (1 kHz, 0 dBu) Geräuschspannungsabstand >... -
Seite 30: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewähr- leistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal- schen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... -
Seite 31: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 32 Notizen digitales lautsprecher-management-system...
