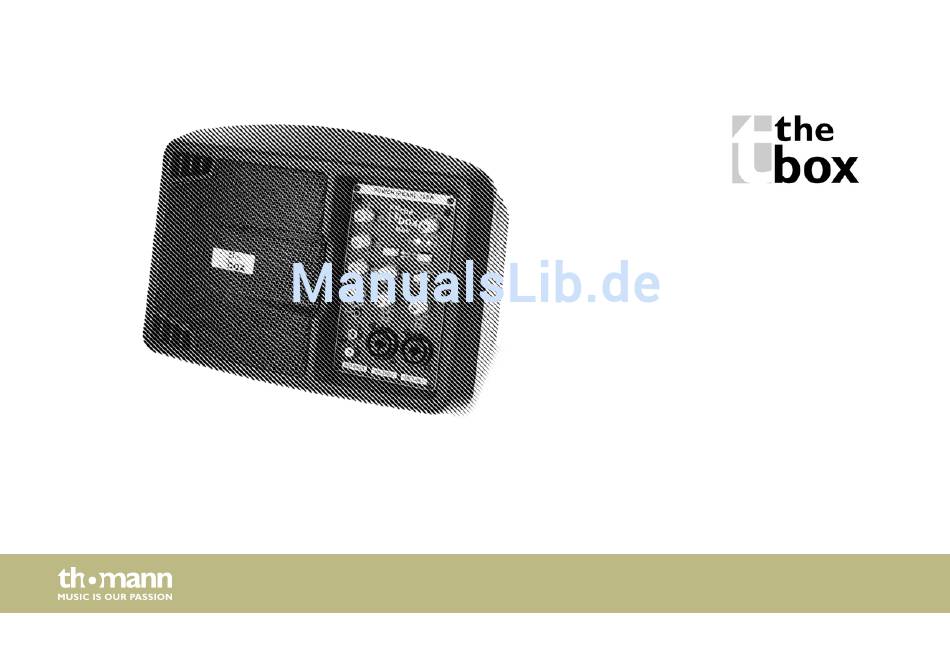

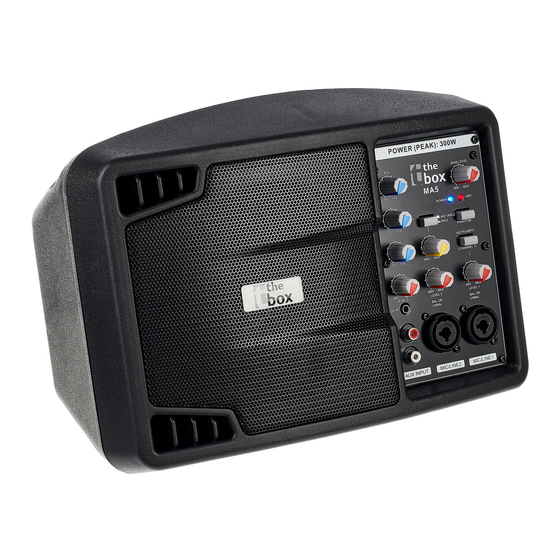

- Seite 1 aktiver monitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 15.11.2017, ID: 415393...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................27... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. aktiver monitor...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Das Gerät ist für den professionellen Einsatz konzi- Gebrauch piert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät aus- schließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
-
Seite 11: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 5-Zoll-Full-Range-Neodymtreiber Integrierte 150-W-Class-D-Endstufe 3-Kanal-Mixer mit 3-Band-Equalizer Anschlüsse für Line, Instrument, Mikrofon und externe Zuspielgeräte 3/8-Zoll-Mikrofonstativhalterung aktiver monitor... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: 4.1 Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio- nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite... - Seite 16 Anschlüsse und Bedienelemente 1 [MAIN LEVEL] Gesamtlautstärkeregler 2 LED [+48V] Kontroll-LED für die Phantomspeisung. Die LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. 3 LED [POWER] Kontroll-LED für die Spannungsversorgung. Die LED leuchtet, wenn das Gerät eingeschaltet ist. 4 [PHANTOM] Schaltet die Phantomspeisung für die Mikrofoneingänge ein. Die Phantomspeisung führt zu Schäden am Gerät, wenn unsymmetrische Leitungen angeschlossen sind.
- Seite 17 Anschlüsse und Bedienelemente 7 [ECHO] Regler zum Einstellen der Verzögerungszeit des Delay-Effekts. 8 [LEVEL 1], [LEVEL 2] Regler zum Einstellen des Pegels des Kanals 1 bzw. 2. Drehen Sie den Regler im bzw. gegen den Uhrzeigersinn, um die Lautstärke zu erhöhen bzw. zu verringern. In der Nullstellung wird das Signal vollständig ausgeblendet, in der Maximalstellung wird das Signal ohne Abschwä- chung weiter verarbeitet.
- Seite 18 Anschlüsse und Bedienelemente 11 [LEVEL 3] Regler zum Einstellen des Pegels des Kanals 3. Drehen Sie den Regler im bzw. gegen den Uhrzeigersinn, um die Laut- stärke zu erhöhen bzw. zu verringern. In der Nullstellung wird das Signal vollständig ausgeblendet, in der Maximalstellung wird das Signal ohne Abschwä- chung weiter verarbeitet.
- Seite 19 Anschlüsse und Bedienelemente Rückseite...
- Seite 20 Anschlüsse und Bedienelemente 13 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. 14 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung glei- chen Typs.
-
Seite 21: Technische Daten
Technische Daten Technische Daten System Aktivmonitor Bestückung 1 × 5-Zoll-Full-Range-Neodymtreiber Eingänge XLR/6,35-mm-Klinke-Kombibuchsen, Cinch- buchse Ausgang XLR-Einbaustecker Frequenzgang 20 Hz… 20 kHz Ausgangsleistung RMS: 125 W Peak: 150 W Empfindlichkeit (1 W / 1 m) LINE1, 2 MIC: –40 dBu ± 2 dBu; LINE: –20 dBu ± 2 dBu LINE 3 (Cinch-Eingang) –10 dBu ±... - Seite 22 Technische Daten Maximaler Schalldruck (SPL) 114 dB Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 3,15 mm × 20 mm, 3,15 A, träge Leistungsaufnahme 180 W Abmessungen (B × H × T) 290 mm × 210 mm × 175 mm Gewicht 2,8 kg aktiver monitor...
- Seite 23 Technische Daten Frequenzgang...
-
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 25 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste- cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 26 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse aktiver monitor...
-
Seite 27: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 28 Notizen aktiver monitor...
- Seite 29 Notizen...
- Seite 30 Notizen aktiver monitor...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
