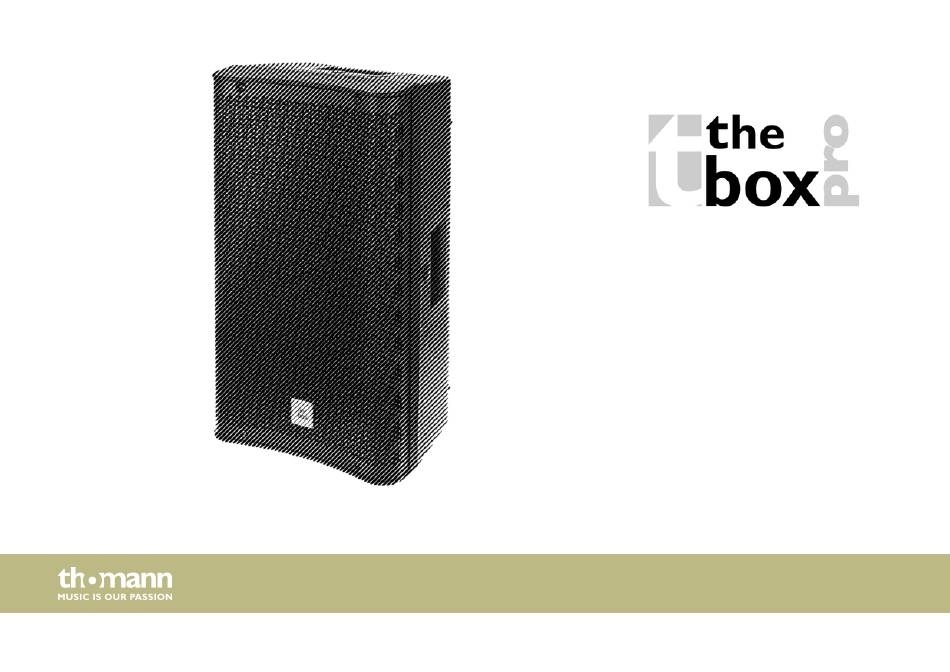

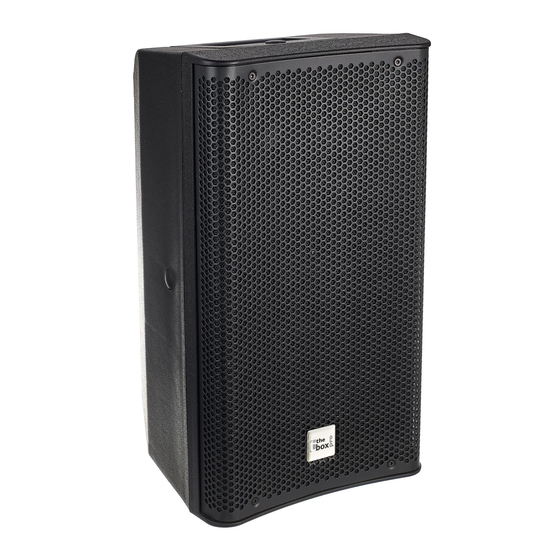

- Seite 1 DSP 108, 110, 112, 115 aktiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.02.2019, ID: 401528, 401529, 401530, 454510 (V3)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Inbetriebnahme............................15 Anschlüsse und Bedienelemente....................17 DSP-Funktionen............................24 Technische Daten............................ 26 Stecker- und Anschlussbelegungen....................35 Reinigung..............................38 Umweltschutz............................39 DSP 108, 110, 112, 115... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver lautsprecher... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der aktive 2-Wege-Lautsprecher zeichnet sich durch folgende Merkmale aus: aktive 2-Wege-Box für PA- und DJ-Anwendungen maximale Ausgangsleistung 800 W, 1000 W, 1200 W oder 1400 W (modellabhängig) 8-Zoll-, 10-Zoll-, 12-Zoll- oder 15-Zoll-Mitteltieftöner (modellabhängig) 1-Zoll-Kompressionstreiber Hintergrundbeleuchtetes Display zur Anzeige der DSP-Funktionen 3-Band-DSP-Equalizer mit ±12 dB Pegelbeeinflussung pro Band 4 DSP-Soundprogramme: Musik, Live, Stimme, DJ Low-Cut-Filter, schaltbar bei 80, 100, 120 oder 150 Hz... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Inbetriebnahme Das Gerät kann auf ein Stativ montiert bzw. auf dem Boden oder einer ausreichend dimensio‐ nierten und stabilen Oberfläche aufgestellt werden. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Modell DSP 108 DSP 108, 110, 112, 115... - Seite 18 Anschlüsse und Bedienelemente Modell DSP 110 aktiver lautsprecher...
- Seite 19 Anschlüsse und Bedienelemente Modell DSP 112 DSP 108, 110, 112, 115...
- Seite 20 Anschlüsse und Bedienelemente Modell DSP 115 aktiver lautsprecher...
- Seite 21 Anschlüsse und Bedienelemente 1 [DSP] Hintergrundbeleuchtetes Display zur Anzeige der DSP-Funktionen 2 [INPUT 1] Mic- / Line-Eingang 1, ausgeführt als XLR- / 6,35-mm-Klinken-Kombibuchse, symmetrisch 3 [AUX IN] 3,5 mm-Klinkenbuchse zum Anschluss von Linepegel-Zuspielern wie MP3- oder CD-Spielern. Stereosignale werden zusammengefasst. 4 [OUTPUT] Line-Ausgang, ausgeführt als XLR-Einbaustecker.
- Seite 22 Anschlüsse und Bedienelemente 8 MAX INPUT 1 Drehregler für Eingangsverstärkung in Eingang 1. Drehen im Uhrzeigersinn erhöht die Eingangsverstärkung für den Anschluss von Mikrofonen. Drehen entgegen den Uhrzeigersinn verringert die Eingangsverstärkung für den Anschluss von Instrumenten oder Geräten mit Linepegel-Ausgängen. 9 MAX INPUT 2 Drehregler für Eingangsverstärkung in Eingang 2.
- Seite 23 Anschlüsse und Bedienelemente 13 LED [AUTO Stand-by] (DSP 110, DSP 112) Diese LED leuchtet, wenn die automatische Abschaltfunktion aktiv ist. 14 [POWER ON / OFF] Netzschalter DSP 108, 110, 112, 115...
-
Seite 24: Dsp-Funktionen
DSP-Funktionen DSP-Funktionen Sound Programme Drücken Sie während des Betriebs einmal auf den Knopf [MASTER VOL | PUSH FOR DSP], um die DSP-Funktion „Sound Programme“ des Gerätes aufzurufen. Im Display erscheint die Anzeige „MUSIC“ . Drücken Sie erneut auf den Knopf [MASTER VOL | PUSH FOR DSP], um diese Funktion zu aktivieren. -
Seite 25: Low-Cut-Filter
DSP-Funktionen 2 Pegelmesser Drücken Sie während des Betriebs dreimal auf den Knopf [MASTER VOL | PUSH FOR DSP], um die DSP-Funktion „2 Level Meters“ des Gerätes aufzurufen. Im Display erscheint die Anzeige „INPUT 1“ (Eingang 1) sowie eine grafische Darstellung des Eingangspegels am Eingang 1. Drehen Sie den Knopf, bis die Anzeige „INPUT 2“... -
Seite 26: Technische Daten
Technische Daten Technische Daten DSP 108 Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber mit 1,4-Zoll-Schwingspule und 8-Zoll- Tieftöner Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-/Klinken-Kombibuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Ausgangsanschlüsse Linepegelmix aus beiden Ein‐ 1 ×... - Seite 27 Technische Daten Abstrahlverhalten 90 × 60° Schalldruckpegel (SPL), max. 124 dB Leistungsaufnahme 230 W Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 6 A, 250 V, träge Abmessungen (B × H × T) 275 mm × 487 mm × 270 mm Gewicht 6,7 kg Umgebungsbedingungen...
- Seite 28 Technische Daten DSP 110 Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber mit 1,4-Zoll-Schwingspule und 10-Zoll- Tieftöner Verstärkerklasse Class-D-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-/Klinken-Kombibuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Ausgangsanschlüsse Linepegelmix aus beiden Ein‐ 1 × XLR, 3-polig gängen Ausgangsleistung RMS: 250 W...
- Seite 29 Technische Daten Leistungsaufnahme 310 W Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 2 A, 250 V, träge Abmessungen (B × H × T) 298 mm × 523 mm × 307 mm Gewicht 13 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend...
- Seite 30 Technische Daten DSP 112 Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber mit 1,4-Zoll-Schwingspule und 12-Zoll- Tieftöner Verstärkerklasse Class-D-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-/Klinken-Kombibuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Ausgangsanschlüsse Linepegelmix aus beiden Ein‐ 1 × XLR, 3-polig gängen Ausgangsleistung RMS: 300 W...
- Seite 31 Technische Daten Leistungsaufnahme 380 W Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 3,15 A, 250 V, träge Abmessungen (B × H × T) 348 mm × 607 mm × 355 mm Gewicht 14,6 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend...
- Seite 32 Technische Daten DSP 115 Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber mit 1,75-Zoll-Schwingspule und 15- Zoll-Tieftöner Verstärkerklasse Class-D-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-/Klinken-Kombibuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Ausgangsanschlüsse Linepegelmix aus beiden Ein‐ 1 × XLR, 3-polig gängen Ausgangsleistung RMS: 350 W...
- Seite 33 Technische Daten Leistungsaufnahme 430 W Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 3,15 A, 250 V, träge Abmessungen (B × H × T) 420 mm × 695 mm × 395 mm Gewicht 20 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend...
- Seite 34 Technische Daten Weitere Informationen DSP 108 DSP 110 DSP 112 DSP 115 Multifunktionsgehäuse Nein Nein Nein Nein Hochständerflansch Flugfähig Nein Nein Nein Nein Bestückung der Tieftöner 1 × 8 Zoll 1 × 10 Zoll 1 × 12 Zoll 1 × 15 Zoll Hochtöner 1 Zoll und größer aktiver lautsprecher...
-
Seite 35: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 36 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 37 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 DSP 108, 110, 112, 115...
-
Seite 38: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 39: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 40 Notizen aktiver lautsprecher...
- Seite 41 Notizen DSP 108, 110, 112, 115...
- Seite 42 Notizen aktiver lautsprecher...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
