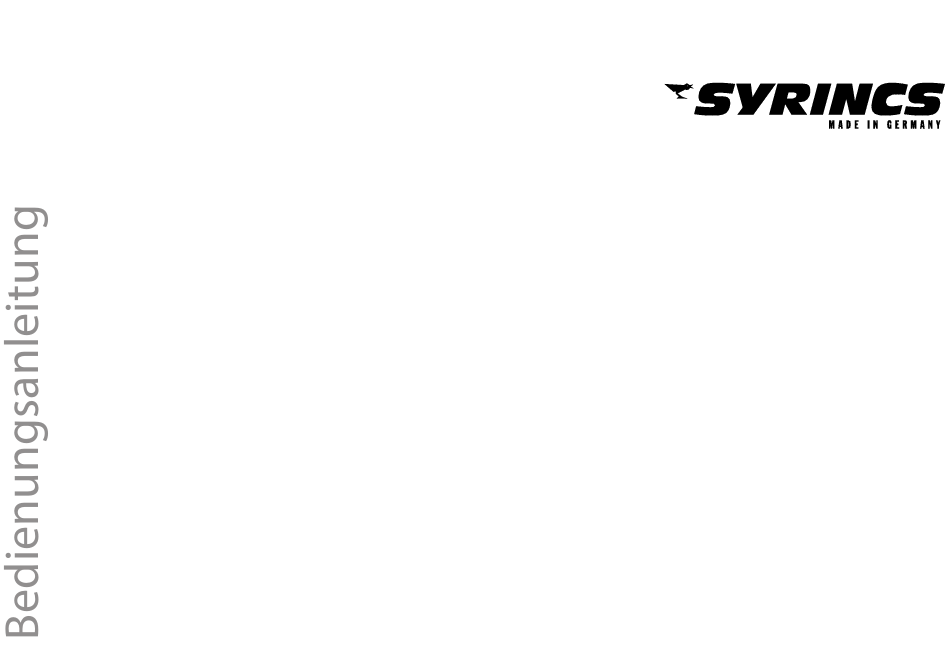

- Seite 1 D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 31.05.2022, ID: 523023, 523025, 523026...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Inbetriebnahme............................13 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 19 Stecker- und Anschlussbelegungen....................30 Reinigung..............................33 Umweltschutz............................34 D110SP, D112SP, D115SP Aktiver Lautsprecher... - Seite 4 D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. D110SP, D112SP, D115SP Aktiver Lautsprecher... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netz‐ kabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der aktive Lautsprecher zeichnet sich durch folgende Merkmale aus: aktiver Fullrange-Lautsprecher für PA- und DJ-Anwendungen maximale Ausgangsleistung 800 W oder 1400 W (modellabhängig) 10-Zoll-, 12-Zoll- oder 15-Zoll-Tieftöner (modellabhängig) 1-Zoll- oder 1,35-Zoll-Kompressionstreiber (modellabhängig) 4 DSP-Soundprogramme: Music, Vocal/LowCut, Live, Stage Monitor FIR-Filter Bluetooth®... -
Seite 13: Inbetriebnahme
Hinweise zur Funkübertragung Dieses Gerät benutzt einen Frequenzbereich, der innerhalb der Europäischen Union (EU) anmelde- und gebührenfrei ist. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie darauf, dass sich keine Metallgegenstände zwischen Sender und Empfänger befinden. Vermeiden Sie Störungen durch andere Funk- und In-Ear-Systeme. - Seite 14 Inbetriebnahme HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. Das Gerät kann auf ein Stativ montiert bzw. auf dem Boden oder einer ausreichend dimensio‐ nierten und stabilen Oberfläche aufgestellt werden.
-
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente & ö 230V D110SP, D112SP, D115SP Aktiver Lautsprecher... - Seite 16 Kopplungsgeräten zu suchen. Die LED blinkt. In der Bluetooth®-Liste des Kopplungsgeräts wird der jeweilige Gerätename als Bluetooth®-Name angezeigt ( „Syrincs D110SP“ , „Syrincs D112SP“ oder „Syrincs D115SP“ ). Akzeptieren Sie die Verbindung. Nach erfolgreicher Verbindung leuchtet die LED dauerhaft.
- Seite 17 Anschlüsse und Bedienelemente 8 [AUX] AUX-Eingang, ausgeführt als 3,5-mm-Klinkenbuchse (Stereo), zum Anschluss von Linepegel-Zuspielern wie MP3- oder CD-Spielern 9 [MASTER] Drehregler zum Einstellen der Höhen und Tiefen in einem Bereich von +/-10 dB bei Höhen und +/-6 dB bei Tiefen 10 [LINE OUT] Line-Ausgang, ausgeführt als XLR-Einbaustecker (symmetrisch).
- Seite 18 Anschlüsse und Bedienelemente 14 [ON] / [OFF] Netzschalter. Schaltet das Gerät ein und aus. 15 Sicherungshalter 16 Kaltgeräteeinbaustecker für die Stromversorgung D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 19: Technische Daten
Technische Daten Technische Daten D110SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 10-Zoll-Tieftöner mit 1,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ... - Seite 20 Technische Daten Trennfrequenz 3,5 kHz Abstrahlverhalten 120° × 60° Schalldruckpegel (SPL), max. 123 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 200 W Einschaltstrom...
- Seite 21 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 22 Technische Daten D112SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1,35-Zoll-Kompressionstreiber und 12-Zoll-Tieftöner mit 2,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ Line: 100 kΩ...
- Seite 23 Technische Daten Schalldruckpegel (SPL), max. 125 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 300 W Einschaltstrom 25 A, 3500 µs Versorgungsspannung 230 V 50 Hz...
- Seite 24 Technische Daten D115SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1,35-Zoll-Kompressionstreiber und 15-Zoll-Tieftöner mit 2,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ Line: 100 kΩ...
- Seite 25 Technische Daten Schalldruckpegel (SPL), max. 126 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 300 W Einschaltstrom 25 A, 3500 µs Versorgungsspannung 230 V 50 Hz...
- Seite 26 Technische Daten Frequenzgang D110SP Stage Monitor Live Vocal Boost Standard D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 27 Technische Daten Frequenzgang D112SP dBSPL Stage Monitor Live Vocal Boost Standard 20 Hz D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 28 Technische Daten Frequenzgang D115SP dBSPL Stage Monitor Live Vocal Boost Standard 20 Hz D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 29 Technische Daten Weitere Informationen Multifunktionsgehäuse Hochständerflansch Monitorschräge Input zeitgleich Mic Preamps Klangregelung pro Kanal nein Summenklangregelung Bluetooth®-Play Bluetooth®-Control nein USB-Player nein SD Card-Player nein Low Cut Ground Lift nein Lüfter nein Flugfähig nein D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 30: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 31 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 32 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 33: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 34: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
