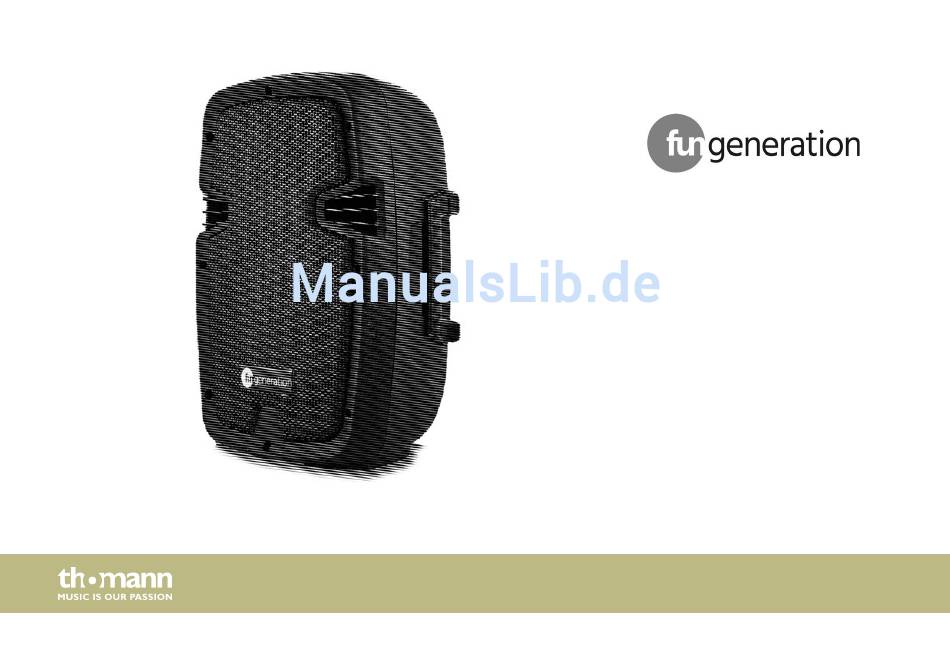

- Seite 1 PL 108 A / 110 A / 112 A / 115 A aktiver 2-wege-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 06.04.2017, ID: 383474, 383475, 383476, 402989 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Inbetriebnahme............................15 Anschlüsse und Bedienelemente....................17 Wiedergabe über Bluetooth......................25 Technische Daten............................ 26 Stecker- und Anschlussbelegungen....................34 Reinigung..............................38 Umweltschutz............................ -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver 2-wege-lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Die mobile Beschallungsanlage zeichnet sich durch folgende Merkmale aus: aktive 2-Wege-Box für PA- und DJ-Anwendungen maximale Ausgangsleistung 240 W, 320 W oder 600 W (modellabhängig) 8-Zoll-, 10-Zoll-, 12-Zoll- oder 15-Zoll-Basslautsprecher (modellabhängig) 1-Zoll-Kompressionstreiber 2-Band-Equalizer integrierter Media-Player mit Display, SD-Kartenslot, USB-Anschluss und Bluetooth-Emp‐ fänger 1 ×... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Inbetriebnahme Das Gerät kann auf ein Stativ montiert bzw. auf dem Boden oder einer ausreichend dimensio‐ nierten und stabilen Oberfläche, z.B. einer Wandhalterung aufgestellt werden. aktiver 2-wege-lautsprecher...
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Modell PL 108 A PL 108 A / 110 A / 112 A / 115 A... - Seite 18 Anschlüsse und Bedienelemente Modell PL 110 A aktiver 2-wege-lautsprecher...
- Seite 19 Anschlüsse und Bedienelemente Modell PL 112 A PL 108 A / 110 A / 112 A / 115 A...
- Seite 20 Anschlüsse und Bedienelemente Modell PL 115 A 1 Display des integrierten Media-Players. 2 SD-Kartenslot. aktiver 2-wege-lautsprecher...
- Seite 21 Anschlüsse und Bedienelemente 3 USB-Anschluss. 4 Auswahl- und Steuerungstasten des integrierten Media-Players: Play/Pause-Taste zum Starten/Anhalten der Wiedergabe von Titeln. Stopp-Taste zum Beenden der Wiedergabe. Auswahltaste. Drücken Sie diese Taste wiederholt, um einen Wiedergabemodus zu aktivieren. Der aktive Modus und der Titel des laufenden Stücks werden auf dem Display angezeigt: „NOR“...
- Seite 22 Anschlüsse und Bedienelemente Vorwärts-Taste. Drücken Sie Taste kurz, um zum nächsten Titel zu springen. Halten Sie die Taste gedrückt, um im Schnellvorlauf an eine bestimmte Stelle im laufenden Titel zu springen. Rückwärts-Taste. Drücken Sie Taste kurz, um zum vorherigen Titel zu springen. Halten Sie die Taste gedrückt, um im Schnellvorlauf an eine bestimmte Stelle im laufenden Titel zurückzuspringen.
- Seite 23 Anschlüsse und Bedienelemente [MIC IN 1] | [MIC IN 2] Eingangskanal 1 und 2 mit jeweils einer 3-poligen symmetrische XLR-Eingangsbuchse zum Anschließen eines Mikro‐ fons und einer 6,35-mm-Klinkenbuchse sowie getrennten Lautstärkereglern [LEVEL] (PL 112 A und PL 115 A). 6 [VOL] (PL 108 A und PL 110 A) Lautstärkeregler.
- Seite 24 Anschlüsse und Bedienelemente 11 [CLIP] Übersteuerungsanzeige (rot). Diese LED flackert oder leuchtet auf, sobald die Box übersteuert. Drehen Sie in diesem Fall den Regler für die Gesamtlautstärke des Geräts ([MASTER]) zurück, bis die LED nicht mehr oder nur noch spora‐ disch bei Signalspitzen aufflackert.
-
Seite 25: Wiedergabe Über Bluetooth
Wiedergabe über Bluetooth Wiedergabe über Bluetooth Über den integrierten Bluetooth-Empfänger des Geräts können Sie Musik kabellos von Blue‐ tooth-fähigen mobilen Geräte wie Smartphones, Tablets oder Notebooks wiedergeben. Beachten Sie die Gebrauchsanleitung Ihres Bluetooth-Geräts. Platzieren Sie es in der Nähe der Box und schalten Sie das Bluetooth-Gerät ein. -
Seite 26: Technische Daten
Technische Daten Technische Daten PL 108 A Eingänge 1 × Cinch-Buchsenpaar, stereo 1 × 3-polige XLR-Buchse, symmetrisch Ausgänge 1 × Cinch-Buchsenpaar, stereo 1 × NL4 Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 8-Zoll-Basslautsprecher Max. Schalldruck 107 dB Frequenzbereich 90 Hz … 18 kHz Speichermedien SD-Karte, USB-fähige Geräte Dateisystem... - Seite 27 Technische Daten Ausgangsleistung 240 W (Peak) Versorgungsspannung 230 V 50 Hz Leistungsaufnahme 140 W Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 245 mm × 390 mm × 195 mm Gewicht 5,2 kg PL 108 A / 110 A / 112 A / 115 A...
- Seite 28 Technische Daten PL 110 A Eingänge 1 × Cinch-Buchsenpaar, stereo 1 × 3-polige XLR-Buchse, symmetrisch Ausgänge 1 × Cinch-Buchsenpaar, stereo 1 × NL4 Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 10-Zoll-Basslautsprecher Max. Schalldruck 109 dB Frequenzbereich 80 Hz … 18 kHz Speichermedien SD-Karte, USB-fähige Geräte Dateisystem FAT32...
- Seite 29 Technische Daten Leistungsaufnahme 160 W Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 310 mm × 495 mm × 250 mm Gewicht 7,8 kg PL 108 A / 110 A / 112 A / 115 A...
- Seite 30 Technische Daten PL 112 A Eingänge 2 × 6,35-mm-Klinkenbuchse 1 × Cinch-Buchsenpaar, stereo 2 × 3-polige XLR-Buchse, symmetrisch Ausgänge 1 × Cinch-Buchsenpaar, stereo 1 × NL4 Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 12-Zoll-Basslautsprecher Max. Schalldruck 114 dB Frequenzbereich 80 Hz … 19 kHz Speichermedien SD-Karte, USB-fähige Geräte Dateisystem...
- Seite 31 Technische Daten Versorgungsspannung 230 V 50 Hz Leistungsaufnahme 250 W Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 375 mm × 585 mm × 295 mm Gewicht 11,5 kg PL 108 A / 110 A / 112 A / 115 A...
- Seite 32 Technische Daten PL 115 A Eingänge 2 × 6,35-mm-Klinkenbuchse 1 × Cinch-Buchsenpaar, stereo 2 × 3-polige XLR-Buchse, symmetrisch Ausgänge 1 × Cinch-Buchsenpaar, stereo 1 × NL4 Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 15-Zoll-Basslautsprecher Max. Schalldruck 116 dB Frequenzbereich 70 Hz … 19 kHz Speichermedien SD-Karte, USB-fähige Geräte Dateisystem...
- Seite 33 Technische Daten Versorgungsspannung 230 V 50 Hz Leistungsaufnahme 250 W Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 740 mm × 480 mm × 390 mm Gewicht 15 kg PL 108 A / 110 A / 112 A / 115 A...
-
Seite 34: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 35 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 36 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse aktiver 2-wege-lautsprecher...
- Seite 37 Stecker- und Anschlussbelegungen NL4-Steckverbinder 1, + Signal 1 (phasenrichtig) 1, – Signal 1 (phasenverkehrt) 2, + Signal 2 (phasenrichtig) 2, – Signal 2 (phasenverkehrt) PL 108 A / 110 A / 112 A / 115 A...
-
Seite 38: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 39: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 40 Notizen aktiver 2-wege-lautsprecher...
- Seite 41 Notizen PL 108 A / 110 A / 112 A / 115 A...
