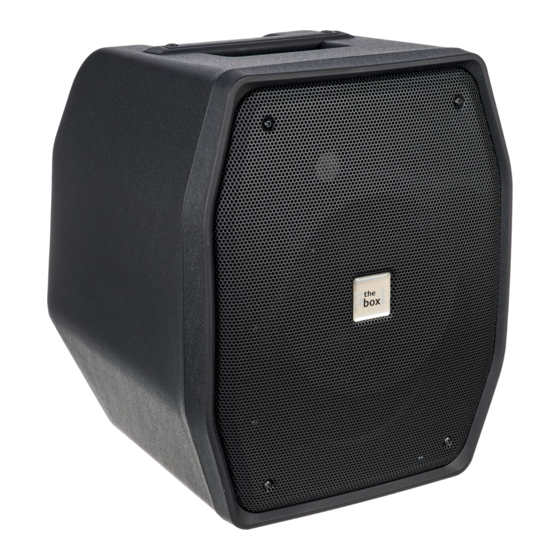

- Seite 1 MBA1 aktiver 2-wege-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.03.2021, ID: 480782 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 4.1 Umgang mit Lithium-Batterien....................17 Anschlüsse und Bedienelemente....................19 Technische Daten............................ 22 Stecker- und Anschlussbelegungen....................27 Reinigung.............................. -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver 2-wege-lautsprecher... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. MBA1... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. MBA1...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität.
- Seite 13 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Lino‐ leum-, Laminat- oder PVC-Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Gerät zeichnet sich durch folgende Merkmale aus: Mobile batteriebetriebene aktive 2-Wege-Box 8-Zoll-Tieftöner 1-Zoll-Breitband-Hochtöner Klasse-D-Endstufe Ausgangsleistung 150 W RMS 3 Preset-Modes: Musik, Sprache und Gitarre 2 × XLR/6,35-mm Klinken-Kombibuchse als regelbarer MIC/Line-Eingang 1 × Cinch-Buchsenpaar/1 × 3,5-mm-Klinkenbuchse als Stereoeingang 1 ×... -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation und Inbetriebnahme Das Gerät kann auf ein Stativ montiert bzw. auf dem Boden oder einer ausreichend dimensio‐ nierten und stabilen Oberfläche, z.B. einer Wandhalterung, aufgestellt werden. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 17: Umgang Mit Lithium-Batterien
Installation und Inbetriebnahme 4.1 Umgang mit Lithium-Batterien WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. - Seite 18 Installation und Inbetriebnahme Versuchen Sie nie, Lithium-Batterien aufzuladen, die dafür nicht vorgesehen sind. Zum Auf‐ laden dürfen nur dafür geeignete Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw.
-
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente MBA1... - Seite 20 Anschlüsse und Bedienelemente 1 [MASTER] Lautstärkeregler zum Regeln der Gesamtlautstärke 2 [BATTERY STATUS] Indikator-LEDs für den Ladestand der Batterie [100%], [75%], [50%] LED leuchtet grün: Ladestand 100%, 75% bzw. 50% [LOW] LED leuchtet gelb: Ladestand niedrig [CHARGE] LED blinkt rot: Ladestand unter 25 Prozent. Laden Sie die Batterie wieder auf. 3 [MODE] Auswahltaste für den Wiedergabemodus entsprechend der Audioquelle Drücken Sie die Taste, um zwischen den drei verschiedenen Preset-Modi (Musik,...
- Seite 21 Anschlüsse und Bedienelemente 6 [MIX OUT] XLR-Einbaubuchse, 3-polig, für die Ausgabe von Line-Level-Signalen und zum Durchschleifen mehrerer Aktivlautsprecher 7 [INPUT 3] Cinch-Buchsenpaar (L/R)/3,5-mm-Klinkenbuchse, unsymmetrisch, zum Anschluss von Stereo-Eingangssignalquellen [AUX], [R], [L] 8 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. [ON | OFF] 9 [100- 240 V 50/60 Hz] Kaltgeräteeinbaustecker für das Netzkabel mit Sicherungshalter und zum Auf‐...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Bestückung 8-Zoll-Tieftöner 1-Zoll-Breitband-Hochtöner Verstärkerklasse Class D-Endstufe Eingangsanschlüsse MIC/Line 2 × XLR/6,35-mm Klinken-Kombibuchse Stereo 1 × Cinch-Buchsenpaar (L/R) 1 × 3,5-mm-Klinkenbuchse USB-Ladebuchse 1 × USB-A, 5 V, 2 A Ausgangsanschlüsse MIX-Ausgang XLR-Einbaubuchse, 3-polig Ausgangsleistung RMS: 120 W Peak: 300 W Frequenzbereich 50 Hz …... - Seite 23 Technische Daten Leistungsaufnahme 210 W Bluetooth® Frequenzbereich 2,400 GHz … 2,4835 GHz Max. Sendeleistung 10 mW Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 2 A, 250 V, träge Batterie/Akku Art der Batterie Lithium-Ionen Spannung 26 V Kapazität 3600 mAh...
- Seite 24 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht kondensierend) aktiver 2-wege-lautsprecher...
- Seite 25 Technische Daten Weitere Informationen Input zeitgleich Mic Preamp Klangregelung/Ch. Summenklangregelung Nein Effekt Funkmikrofon Nein opt. Funk Nein Fernbedienung Nein Line Out CD-Player Nein Bluetooth-Player USB-Play Nein SD Card Play Nein MBA1...
- Seite 26 Technische Daten Tuner Nein Farbe Schwarz Trolley Nein Hülle Nein aktiver 2-wege-lautsprecher...
-
Seite 27: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 28 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 29 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) MBA1...
- Seite 30 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse aktiver 2-wege-lautsprecher...
-
Seite 31: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 32: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 33 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 34 Notizen aktiver 2-wege-lautsprecher...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
