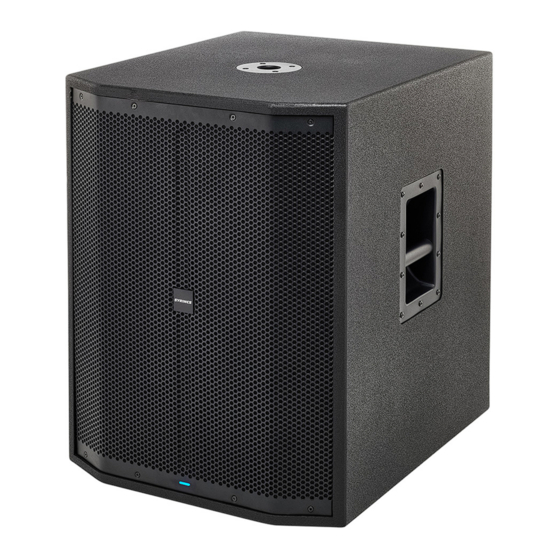

- Seite 1 D18 Sub Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 21.11.2022, ID: 537820...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................21 Umweltschutz............................
- Seite 4 D18 Sub Aktiver Lautsprecher...
- Seite 5 Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. D18 Sub Aktiver Lautsprecher...
- Seite 6 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 7 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. D18 Sub Aktiver Lautsprecher...
- Seite 9 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel. Nehmen Sie am Netzkabel keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Das Gerät zeichnet sich durch folgende Merkmale aus: 18-Zoll-Basslautsprecher Klasse-D-Verstärker Anschlussmöglichkeiten: XLR-Anschlüsse für Signalausgänge (L+R und Crossover), XLR-/Klinken-Kombibuchsen für Line-Eingangssignale Phasenschalter Schaltbarer Crossover für Topteile 90/120 Hz Hochständerflansch (M20) Zwei seitliche Tragegriffe Gehäuse aus Multiplexsperrholz Pulverbeschichtetes Frontgitter passende Rollen optional erhältlich (Artnr. 415294) D18 Sub Aktiver Lautsprecher...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö OUTPUT 1 OUTPUT 2 CROSSOVER PHASE 230 V FUSE = T4AL 250V 120Hz 180° 110 V FUSE = T8AL 250V 90Hz 0° INPUT 1 INPUT 2 FRONT LED VOLUME PUSH PUSH POWER SIGNAL/LIMIT ON/L 230V~50 Hz 110V~60 Hz...
- Seite 16 Anschlüsse und Bedienelemente 1 [OUTPUT 1]/[OUTPUT 2] | Symmetrische Line-Signalausgänge, ausgeführt als XLR-Einbaustecker 2 [CROSSOVER] | Schiebeschalter zum Umschalten der Trennfrequenz, schaltet zwischen 90 Hz und 120 Hz um 3 [PHASE] | Schiebeschalter zum Verschieben der Phasenlage des Lautsprecher-Signals um 180°. Damit lassen sich unerwünschte Auslöschungseffekte beim Zusammenspiel mit anderen Lautsprechern vermeiden.
- Seite 17 Technische Daten Technische Daten Bestückung 1 × 18-Zoll-Tieftöner 1 × 3-Zoll-Schwingspule Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 Line-Signal 2 × XLR/6,35-mm-Klinke-Kombibuchse Eingangsimpedanz -20 kΩ Ausgangsanschlüsse Line-Signal 2 × XLR-Einbaustecker Ausgangsleistung RMS: 500 W Peak: 1000 W Frequenzbereich 30 Hz … 150 Hz Trennfrequenz 90 Hz oder 120 Hz Geräuschspannungsabstand...
- Seite 18 Technische Daten Sicherung 230 V: 5 mm × 20 mm, 4 A, 250 V, träge 110 V: 5 mm × 20 mm, 8 A, 250 V, träge Abmessungen (B × H × T) 784 mm × 647 mm × 660 mm Gewicht 41 kg Umgebungsbedingungen...
- Seite 19 Technische Daten Weitere Informationen Bauart Direktstrahler Mehrkanalendstufe nein Tieftöner Anzahl High Cut einstellbar DSP Display nein flugfähig nein Ständerflansch Gehäuse Holz Farbe schwarz Rollen optional (Artnr. 415294) Hülle nein D18 Sub Aktiver Lautsprecher...
- Seite 20 Technische Daten Frequenzgang dBSPL 20 Hz D18 Sub Aktiver Lautsprecher...
- Seite 21 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 22 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) D18 Sub Aktiver Lautsprecher...
- Seite 23 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 24 Notizen D18 Sub Aktiver Lautsprecher...
- Seite 25 Notizen D18 Sub Aktiver Lautsprecher...
- Seite 26 Notizen D18 Sub Aktiver Lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
