Montage Auf Einer Hutschiene; Anschluss Des Sensorfühlers; Anschluss Des Sensors - Rittal CMC III Montage-, Installations- Und Bedienungsanleitung

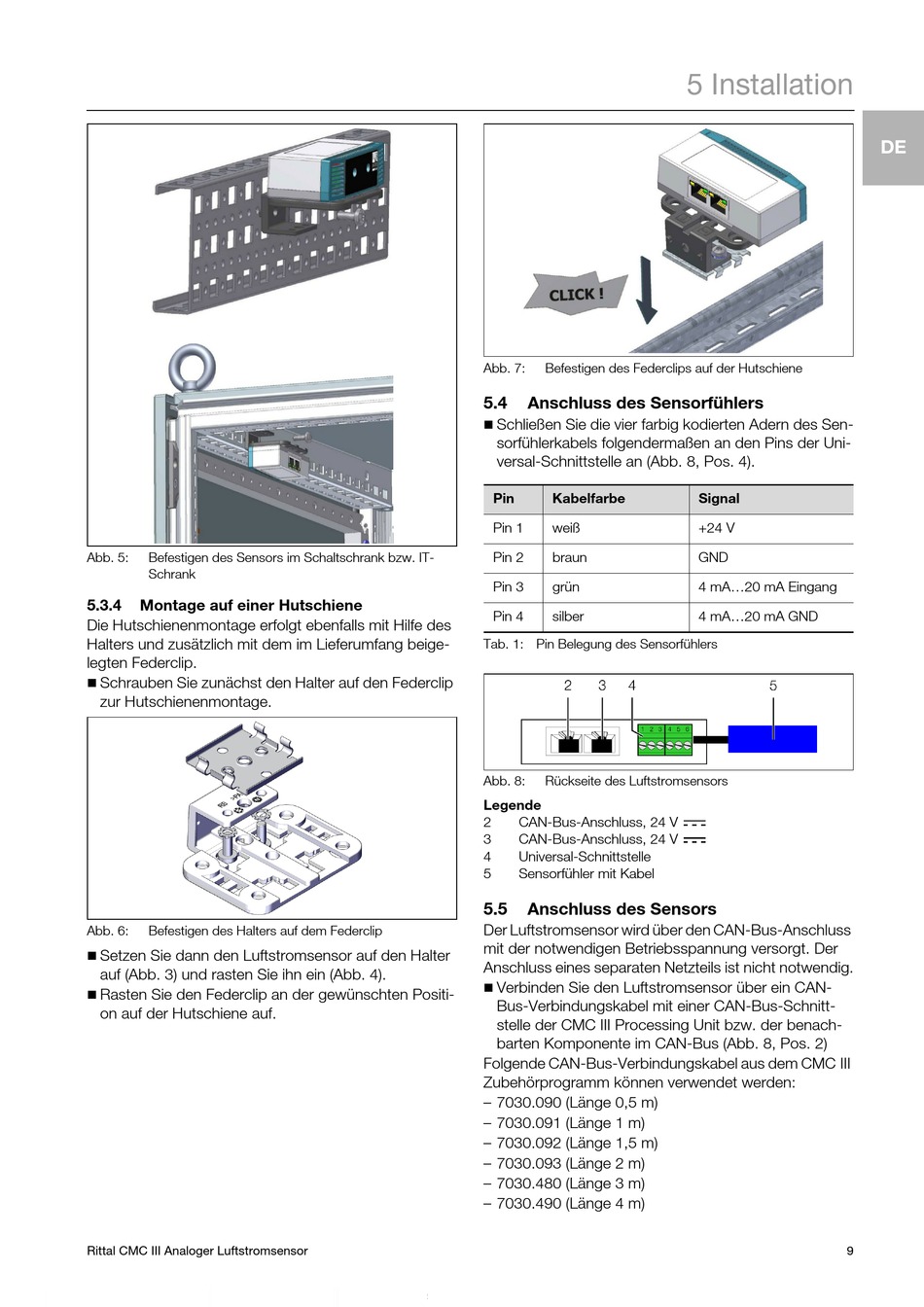

Abb. 5: Befestigen des Sensors im Schaltschrank bzw. IT-
Schrank
5.3.4

Montage auf einer Hutschiene

Die Hutschienenmontage erfolgt ebenfalls mit Hilfe des
Halters und zusätzlich mit dem im Lieferumfang beige-
legten Federclip.

Schrauben Sie zunächst den Halter auf den Federclip
zur Hutschienenmontage.
Abb. 6: Befestigen des Halters auf dem Federclip

Setzen Sie dann den Luftstromsensor auf den Halter
auf (Abb. 3) und rasten Sie ihn ein (Abb. 4).

Rasten Sie den Federclip an der gewünschten Positi-
on auf der Hutschiene auf.
Rittal CMC III Analoger Luftstromsensor
Abb. 7: Befestigen des Federclips auf der Hutschiene
5.4 Anschluss des Sensorfühlers

Schließen Sie die vier farbig kodierten Adern des Sen-
sorfühlerkabels folgendermaßen an den Pins der Uni-
versal-Schnittstelle an (Abb. 8, Pos. 4).
Pin Kabelfarbe
Pin 1 weiß
Pin 2 braun
Pin 3 grün
Pin 4 silber
Tab. 1: Pin Belegung des Sensorfühlers
Abb. 8: Rückseite des Luftstromsensors
Legende
2 CAN-Bus-Anschluss, 24 V
3 CAN-Bus-Anschluss, 24 V
4 Universal-Schnittstelle
5 Sensorfühler mit Kabel
5.5

Anschluss des Sensors

Der Luftstromsensor wird über den CAN-Bus-Anschluss
mit der notwendigen Betriebsspannung versorgt. Der
Anschluss eines separaten Netzteils ist nicht notwendig.

Verbinden Sie den Luftstromsensor über ein CAN-
Bus-Verbindungskabel mit einer CAN-Bus-Schnitt-
stelle der CMC III Processing Unit bzw. der benach-
barten Komponente im CAN-Bus (Abb. 8, Pos. 2)
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
5 Installation
Signal
+24 V
GND
4 mA...20 mA Eingang
4 mA...20 mA GND
