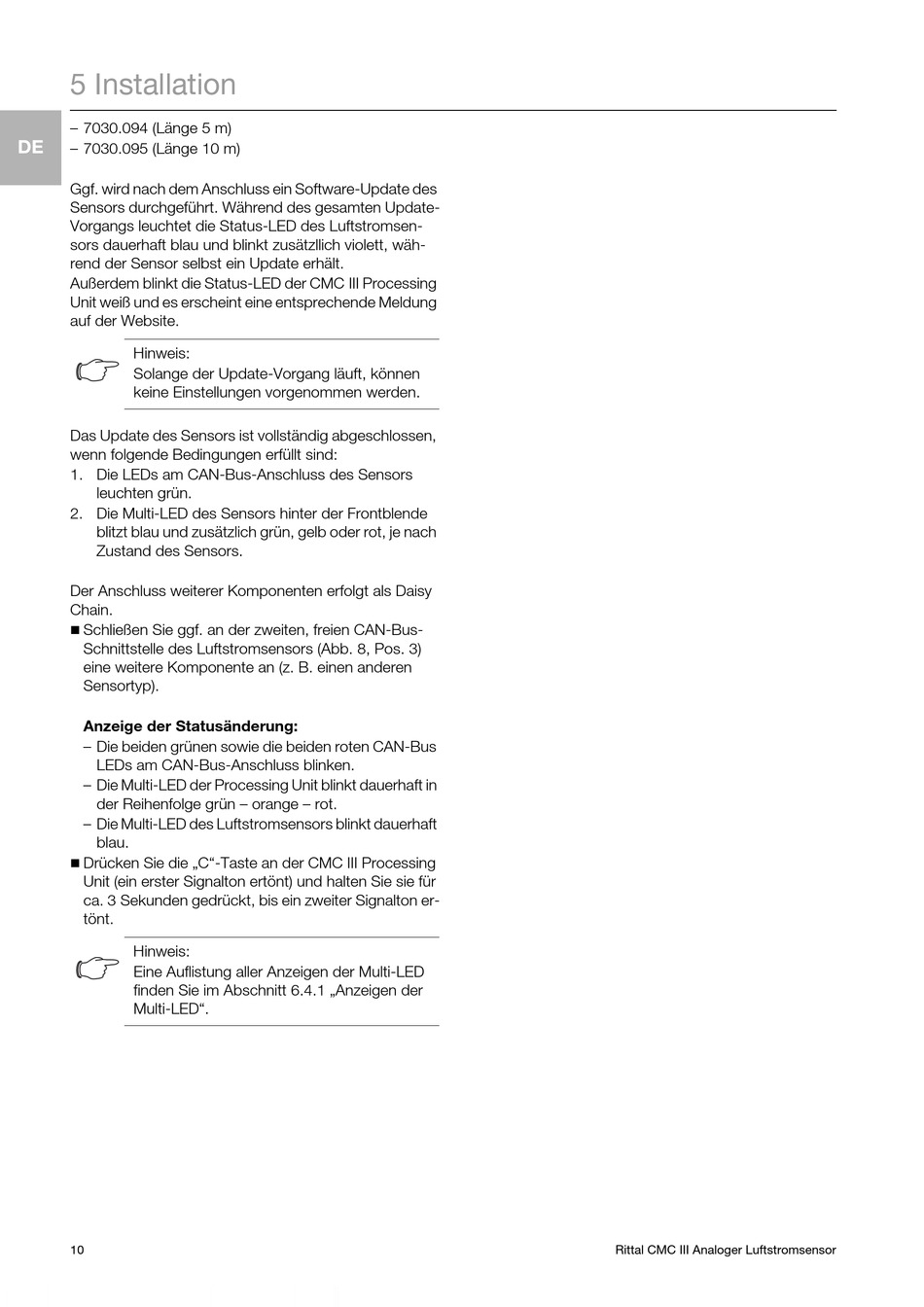

5 Installation
– 7030.094 (Länge 5 m)
DE
– 7030.095 (Länge 10 m)
Ggf. wird nach dem Anschluss ein Software-Update des
Sensors durchgeführt. Während des gesamten Update-
Vorgangs leuchtet die Status-LED des Luftstromsen-
sors dauerhaft blau und blinkt zusätzllich violett, wäh-
rend der Sensor selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je nach
Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.

Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des Luftstromsensors (Abb. 8, Pos. 3)
eine weitere Komponente an (z. B. einen anderen
Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – orange – rot.
– Die Multi-LED des Luftstromsensors blinkt dauerhaft
blau.

Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.4.1 „Anzeigen der
Multi-LED".
