5.1

Sicherheitshinweise

Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Universalsensor
installiert und betrieben wird, sowie dessen nationa-
le Vorschriften zur Unfallverhütung. Bitte beachten
Sie außerdem betriebsinterne Vorschriften wie Ar-
beits-, Betriebs- und Sicherheitsvorschriften.
Die technischen Daten und angegebenen Grenz-
werte dürfen auf keinen Fall überschritten werden.
Dies gilt insbesondere für die spezifizierte Umge-
bungstemperatur und IP-Schutzart.
Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Universalsensor in
ein entsprechendes Gehäuse bzw. einen entspre-
chenden Schrank mit der geforderten IP-Schutzart
eingebaut werden.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten"
genannten Bedingungen für den Installationsort des
Geräts zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen zwei Möglichkeiten, den Universal-
sensor zu montieren:
1. Montage mit dem beigelegten Halter am Rahmen
des Schaltschranks bzw. IT-Schranks.
2. Montage mit dem beigelegten Halter und zusätz-
lich mit Federclip auf einer Hutschiene.
5.3.1

Hinweise zur Montage

Ordnen Sie den Universalsensor so an, dass er aus-
reichend gut durchströmt wird und die Lüftungs-
schlitze nicht verdeckt werden.
5.3.2

Montage mit dem beigelegten Halter

Eine Montage mit dem im Lieferumfang beigelegten
Halter erfolgt am Rahmen des IT-Schranks.
Setzen Sie den Universalsensor von oben auf den
Halter auf.

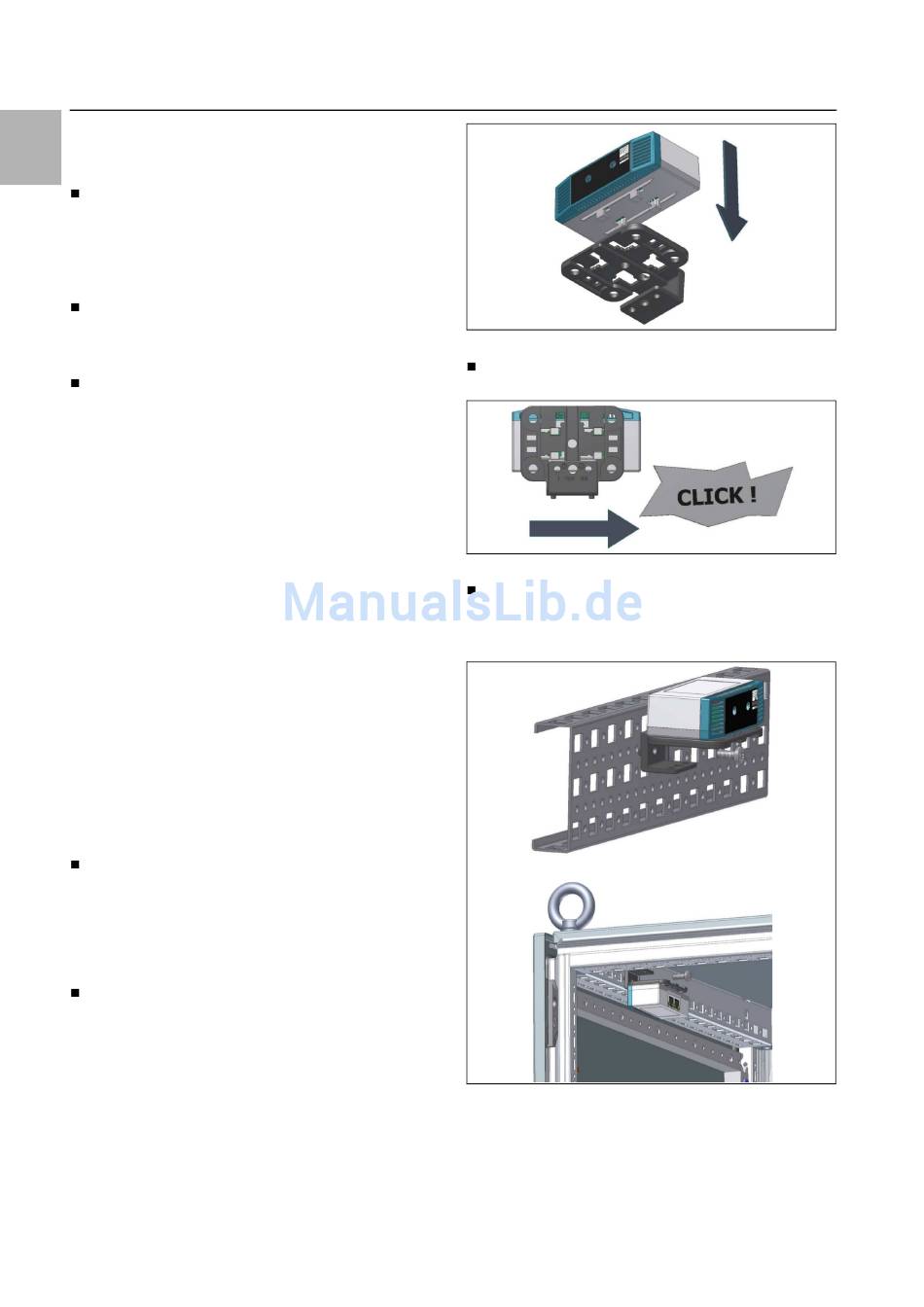

8
Abb. 2: Aufsetzen des Sensors auf den Halter
Verschieben Sie den Sensor auf dem Halter leicht
seitlich, so dass er einrastet.
Abb. 3: Einrasten des Sensors auf dem Halter
Befestigen Sie den Halter inkl. Universalsensor mit
der Schraube aus dem Lieferumfang an der ge-
wünschten Position im Schaltschrank bzw. IT-
Schrank.
Abb. 4: Befestigen des Sensors im Schaltschrank bzw. IT-
Schrank
5.3.3

Montage auf einer Hutschiene

Die Hutschienenmontage erfolgt ebenfalls mit Hilfe
des Halters und zusätzlich mit dem im Lieferumfang
beigelegten Federclip.
Rittal CMC III Universalsensor
