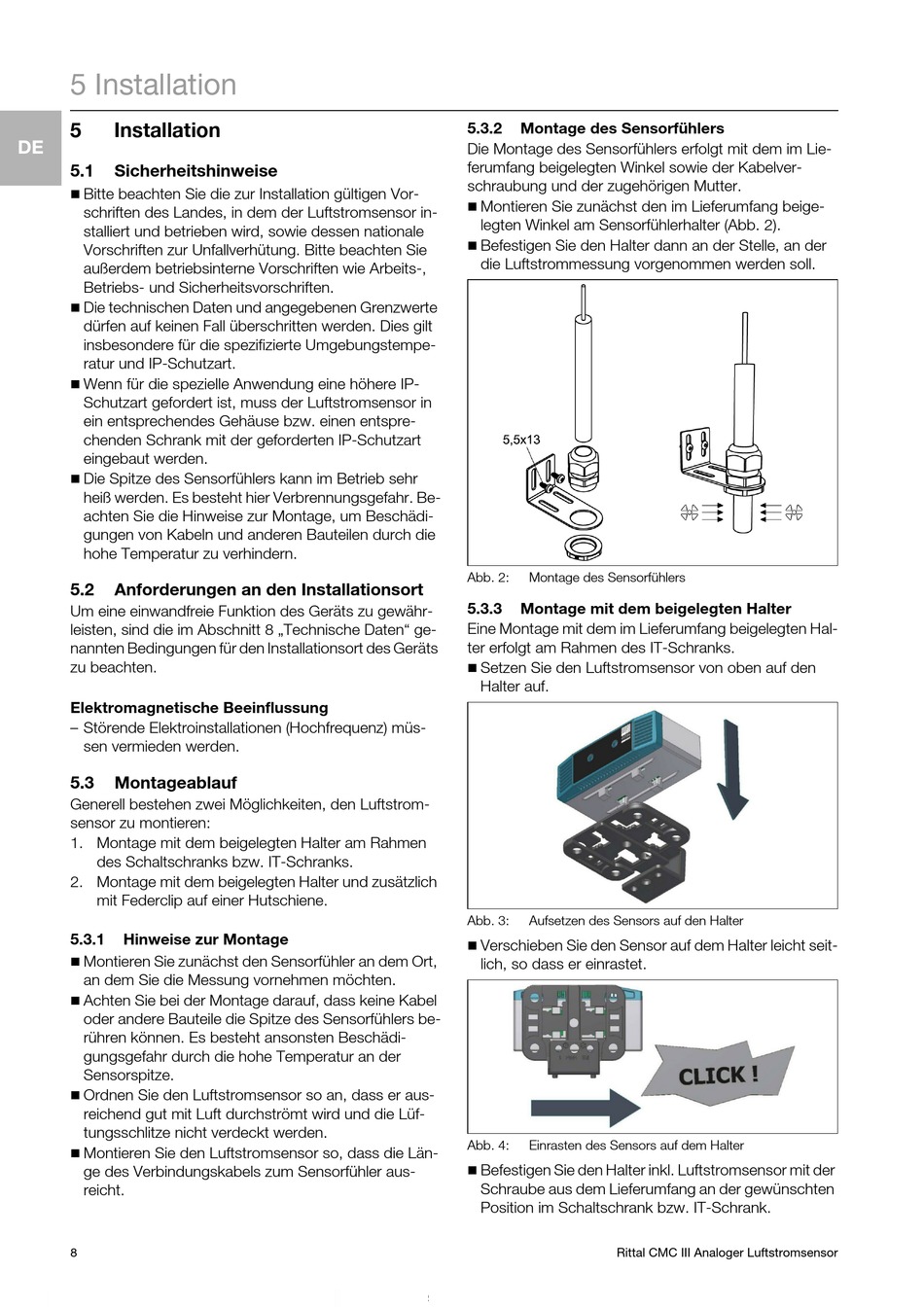

5 Installation

5 Installation
DE
5.1

Sicherheitshinweise


Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Luftstromsensor in-
stalliert und betrieben wird, sowie dessen nationale
Vorschriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.

Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.

Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Luftstromsensor in
ein entsprechendes Gehäuse bzw. einen entspre-
chenden Schrank mit der geforderten IP-Schutzart
eingebaut werden.

Die Spitze des Sensorfühlers kann im Betrieb sehr
heiß werden. Es besteht hier Verbrennungsgefahr. Be-
achten Sie die Hinweise zur Montage, um Beschädi-
gungen von Kabeln und anderen Bauteilen durch die
hohe Temperatur zu verhindern.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen zwei Möglichkeiten, den Luftstrom-
sensor zu montieren:
1. Montage mit dem beigelegten Halter am Rahmen
des Schaltschranks bzw. IT-Schranks.
2. Montage mit dem beigelegten Halter und zusätzlich
mit Federclip auf einer Hutschiene.
5.3.1

Hinweise zur Montage


Montieren Sie zunächst den Sensorfühler an dem Ort,
an dem Sie die Messung vornehmen möchten.

Achten Sie bei der Montage darauf, dass keine Kabel
oder andere Bauteile die Spitze des Sensorfühlers be-
rühren können. Es besteht ansonsten Beschädi-
gungsgefahr durch die hohe Temperatur an der
Sensorspitze.

Ordnen Sie den Luftstromsensor so an, dass er aus-
reichend gut mit Luft durchströmt wird und die Lüf-
tungsschlitze nicht verdeckt werden.

Montieren Sie den Luftstromsensor so, dass die Län-
ge des Verbindungskabels zum Sensorfühler aus-
reicht.
8
5.3.2 Montage des Sensorfühlers
Die Montage des Sensorfühlers erfolgt mit dem im Lie-
ferumfang beigelegten Winkel sowie der Kabelver-
schraubung und der zugehörigen Mutter.

Montieren Sie zunächst den im Lieferumfang beige-
legten Winkel am Sensorfühlerhalter (Abb. 2).

Befestigen Sie den Halter dann an der Stelle, an der
die Luftstrommessung vorgenommen werden soll.
Abb. 2: Montage des Sensorfühlers
5.3.3

Montage mit dem beigelegten Halter

Eine Montage mit dem im Lieferumfang beigelegten Hal-
ter erfolgt am Rahmen des IT-Schranks.

Setzen Sie den Luftstromsensor von oben auf den
Halter auf.
Abb. 3: Aufsetzen des Sensors auf den Halter

Verschieben Sie den Sensor auf dem Halter leicht seit-
lich, so dass er einrastet.
Abb. 4: Einrasten des Sensors auf dem Halter

Befestigen Sie den Halter inkl. Luftstromsensor mit der
Schraube aus dem Lieferumfang an der gewünschten
Position im Schaltschrank bzw. IT-Schrank.
