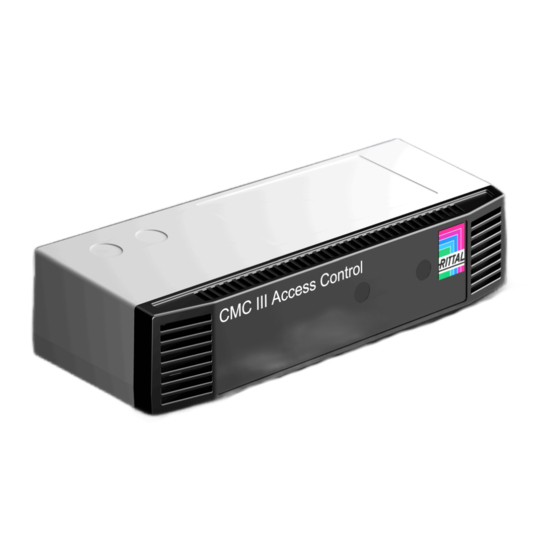

Rittal CMC III Access Control Montage-, Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CMC III Access Control:
- Montageanleitung und bedienungsanleitung (22 Seiten) ,
- Montage-, installations- und bedienungsanleitung (20 Seiten) ,
- Installations- und kurz-bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für Rittal CMC III Access Control
Inhaltszusammenfassung für Rittal CMC III Access Control
- Seite 1 CMC III Access Control DK 7030.202 Montage-, Installations- und Bedienungsanleitung...
- Seite 2 Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stuetzelberg 35745 Herborn Germany Tel.: +49(0)2772 505-0 Fax: +49(0)2772 505-2319 E-Mail: info@rittal.de www.rittal.com www.rittal.de Wir stehen Ihnen zu technischen Fragen rund um unser Produktspektrum zur Verfügung. Rittal CMC III Access Control...
-
Seite 3: Inhaltsverzeichnis
6.6.3 Handle ............15 6.6.4 KeyPad ............16 6.6.5 LED ..............16 Manuelles Anpassen der Datei „access.cmc3“ 17 6.7.1 Download der Datei ........17 6.7.2 Bearbeiten der Datei ........17 6.7.3 Hochladen der Datei ........18 Rittal CMC III Access Control... -
Seite 4: Hinweise Zur Dokumentation
Hinweis: Weitere kompatible Basissysteme können CE-Kennzeichnung im Internet unter www.rittal.de der Best.-Nr. Rittal GmbH & Co. KG bestätigt die Konformität DK 7030.202 entnommen werden. Der Be- griff „Basissysteme“ wird in dieser Anleitung des CMC III Access Control zur EG-EMV-Richtlinie als Platzhalter für die verschiedenen Syste- 2014/30/EU. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise bei Installation und Betrieb des Systems: – Verwenden Sie im Zusammenhang mit dem Access Control ausschließlich Original-Rittal oder von Rittal empfohlene Produkte. – Bitte nehmen Sie am Access Control keine Änderun- gen vor, die nicht in dieser oder in den mitgeltenden Montage- und Bedienungsanleitungen beschrieben sind. -
Seite 6: Produktbeschreibung
Schnittstellen ein CMC III-Lesegerät so- – Unsachgemäße Behebung von Störungen. wie ein Griff angeschlossen werden. Der Zugangssen- – Verwendung von nicht durch Rittal GmbH & Co. KG sor meldet der CMC III Processing Unit (Basissysteme), freigegebenem Zubehör. ob die Tür offen oder geschlossen ist. Am Zahlencode- schloss werden Codes zur Türfreigabe eingegeben. -
Seite 7: Transport Und Handhabung
◾ Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Unvoll- ständigkeit, sind der Spedition und der Fa. Rittal GmbH & Co. KG unverzüglich schrift- lich mitzuteilen. ◾ Entnehmen Sie das Gerät aus der PE-Folie. ◾ Entfernen Sie die Schutzfolie von der Frontblende des Gerätes. -
Seite 8: Installation
◾ Montieren Sie den Access Control so, dass er ausreichend gut mit Luft durchströmt wird und die Lüftungsschlitze nicht verdeckt werden. ◾ Kleben Sie die beigelegte Reflexfolie exakt an die dem Infrarot-Zugangssensor gegenüberliegende Position an der Tür. Rittal CMC III Access Control... -
Seite 9: Montage Mit Dem Beigelegten Halter An Einem Systemchassis
Halter auf und rasten Sie ihn ein, analog wie für eine Montage am Schrankrahmen. ◾ Befestigen Sie den Halter inkl. Access Control durch eine Vierteldrehung des Verbinders an der gewünsch- ten Position auf dem Systemchassis. Rittal CMC III Access Control... -
Seite 10: Montage Auf Einer Hutschiene
Folgende CAN-Bus-Verbindungskabel aus dem CMC III Zubehörprogramm können verwendet werden: – DK 7030.090 (Länge 0,5 m) – DK 7030.091 (Länge 1 m) – DK 7030.092 (Länge 1,5 m) – DK 7030.093 (Länge 2 m) – DK 7030.480 (Länge 3 m) – DK 7030.490 (Länge 4 m) Rittal CMC III Access Control... - Seite 11 ◾ Drücken Sie die „C“-Taste an der CMC III Processing Unit (ein erster Signalton ertönt) und halten Sie sie für ca. 3 Sekunden gedrückt, bis ein zweiter Signalton ertönt. Hinweis: Eine Auflistung aller Anzeigen der Multi-LED finden Sie im Abschnitt 6.3.1 „Anzeigen der Multi-LED“. Rittal CMC III Access Control...
-
Seite 12: Bedienung
Kommunikation über den CAN-Bus. Unabhängig von den weiteren Arbeitsschritten: ◾ Klicken Sie im Gruppenrahmen Security auf die Der Access Control hat den Status Schaltfläche Access Configuration. „Alarm“. Es erscheint der Dialog „Access Configurations“. Tab. 2: Blinkcodes der Multi-LED Rittal CMC III Access Control... -
Seite 13: Vier-Augen-Modus
Das heißt, für jedes Lesegerät werden mindestens zwei Hinweis: Transponderkarten bzw. zwei Zugangscodes benötigt. Dem Zugangscode bzw. der Transponder- karte muss ein User zugewiesen werden. Ansonsten ist der Zugang auch bei Eingabe des korrekten Zugangscodes bzw. mit der entsprechenden Transponderkarte nicht möglich. Rittal CMC III Access Control... -
Seite 14: Zuordnung Von Lesegeräten Zu Zugangs- Modulen
◾ Markieren Sie im Gruppenrahmen Keypad Mapping die Zeile mit dem Zugangsmodul, an dem das Lese- gerät angeschlossen ist, dem Sie bestimmte Griffe bzw. Türen zuordnen möchten. ◾ Klicken Sie auf die Schaltfläche Edit. Abb. 14: Baumdarstellung Rittal CMC III Access Control... -
Seite 15: Device
Version der Soft- und Hardware des Access Entsprechend kann ein Griff durch Aus- Control. Diese Informationen sollten Sie insbesondere wahl des Eintrags „Lock“ verriegelt wer- bei Rückfragen an Rittal bereithalten, um eine schnelle den (Status „Locked“), so dass er nicht Fehlerdiagnose zu ermöglichen. geöffnet werden kann. -
Seite 16: Keypad
Tasks beibehalten. Wir hier „Custom“ ausgewählt, kann die Farbe über die drei Komponenten rot, grün und blau definiert werden. Rotanteil der Farbe. Green Grünanteil der Farbe. Blue Blauanteil der Farbe Tab. 14: Einstellungen in der Ebene „LED“ Rittal CMC III Access Control... -
Seite 17: Manuelles Anpassen Der Datei „Access.cmc3
Datei „access. Die Datei kann nun mit einem Text-Editor bearbeitet cmc3“ vorgenommen werden. Diese Datei wird beim werden. Fa. Rittal empfiehlt, hierzu statt des stan- ersten Starten der CMC III Processing Unit automatisch dardmäßig unter Windows installierten „Notepad“ das im Verzeichnis „upload“... -
Seite 18: Hochladen Der Datei
– Mit dem Zugangscode „123456“ wird ein zweiter cessing Unit im Verzeichnis „upload“ abgelegt werden. Griff geöffnet (Zeile 12). Der Benutzer „Rittal“ und die ◾ Stellen Sie von einem PC aus wiederum eine FTP- Information „Info 2“ werden im Logfile der CMC III PU oder SFTP-Verbindung zur CMC III Processing Unit... - Seite 19 Sie zunächst die vorhandene Datei „access. cmc3“ aus dem Verzeichnis „upload“ heraus und laden Sie die Datei vom PC dann erneut hoch. ◾ Trennen Sie die abschließend (S)FTP-Verbindung zwischen dem PC und der CMC III PU. Die Zugangsberechtigungen sind nun aktualisiert. Rittal CMC III Access Control...
-
Seite 20: Lagerung Und Entsorgung
7 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da der Access Control hauptsächlich aus den Be- standteilen „Gehäuse“... -
Seite 21: Technische Daten
-45 °C…+85 °C Feuchtigkeitseinsatzbereich 5 %…95 % relative Feuchte, nicht kondensierend Schutzart IP 30 nach IEC 60 529 Ein- und Ausgänge CAN-Bus (RJ 45) Griff (RJ 12) Anschluss für CMC III Lesegerät Bedienung/Signale LED-Anzeige OK/Warnung/Alarm/Status CAN-Bus Tab. 18: Technische Daten Rittal CMC III Access Control... -
Seite 22: Kundendienstadressen
9 Kundendienstadressen Kundendienstadressen Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal CMC III Access Control... - Seite 23 Notizen Rittal CMC III Access Control...
