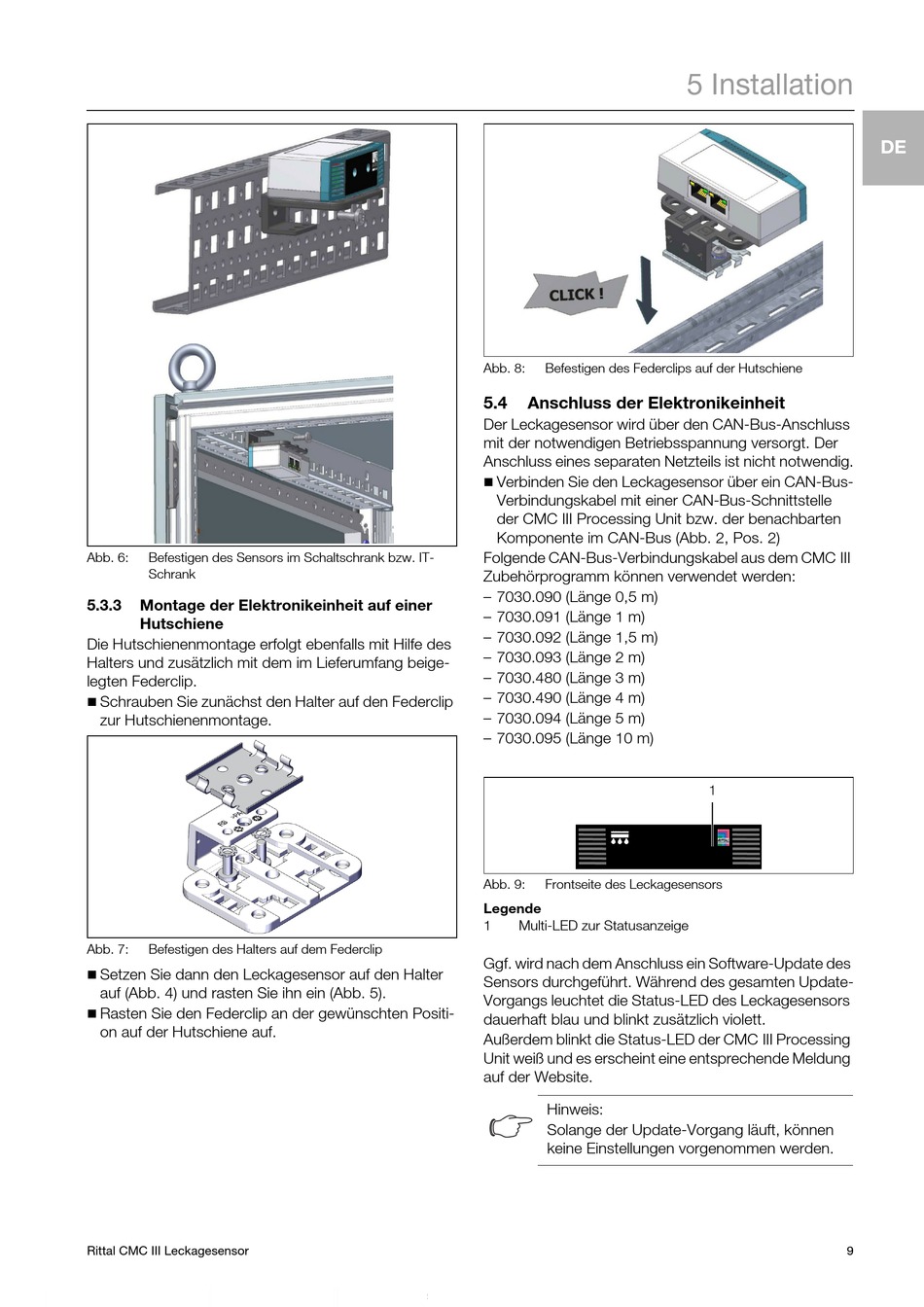

Abb. 6: Befestigen des Sensors im Schaltschrank bzw. IT-
Schrank
5.3.3 Montage der Elektronikeinheit auf einer
Hutschiene
Die Hutschienenmontage erfolgt ebenfalls mit Hilfe des
Halters und zusätzlich mit dem im Lieferumfang beige-
legten Federclip.

Schrauben Sie zunächst den Halter auf den Federclip
zur Hutschienenmontage.
Abb. 7: Befestigen des Halters auf dem Federclip

Setzen Sie dann den Leckagesensor auf den Halter
auf (Abb. 4) und rasten Sie ihn ein (Abb. 5).

Rasten Sie den Federclip an der gewünschten Positi-
on auf der Hutschiene auf.
Rittal CMC III Leckagesensor
Abb. 8: Befestigen des Federclips auf der Hutschiene
5.4

Anschluss der Elektronikeinheit

Der Leckagesensor wird über den CAN-Bus-Anschluss
mit der notwendigen Betriebsspannung versorgt. Der
Anschluss eines separaten Netzteils ist nicht notwendig.

Verbinden Sie den Leckagesensor über ein CAN-Bus-
Verbindungskabel mit einer CAN-Bus-Schnittstelle
der CMC III Processing Unit bzw. der benachbarten
Komponente im CAN-Bus (Abb. 2, Pos. 2)
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
– 7030.094 (Länge 5 m)
– 7030.095 (Länge 10 m)
Abb. 9: Frontseite des Leckagesensors
Legende
1 Multi-LED zur Statusanzeige
Ggf. wird nach dem Anschluss ein Software-Update des
Sensors durchgeführt. Während des gesamten Update-
Vorgangs leuchtet die Status-LED des Leckagesensors
dauerhaft blau und blinkt zusätzlich violett.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
5 Installation
9
DE
