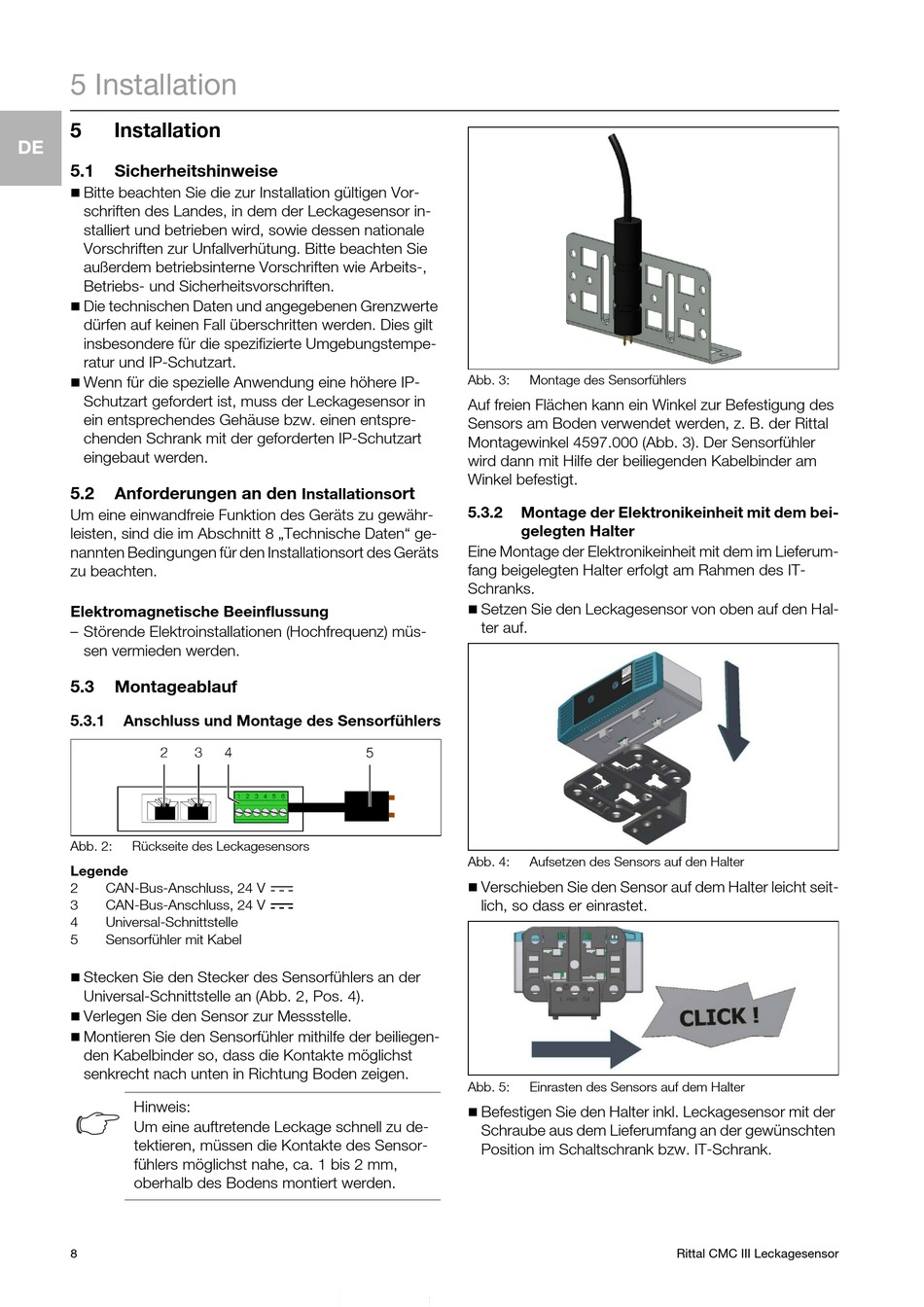

5 Installation
5
Installation
DE
5.1
Sicherheitshinweise
Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Leckagesensor in-
stalliert und betrieben wird, sowie dessen nationale
Vorschriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.
Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.
Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Leckagesensor in
ein entsprechendes Gehäuse bzw. einen entspre-
chenden Schrank mit der geforderten IP-Schutzart
eingebaut werden.
5.2
Anforderungen an den
Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3
Montageablauf
5.3.1
Anschluss und Montage des Sensorfühlers
Abb. 2:
Rückseite des Leckagesensors
Legende
2
CAN-Bus-Anschluss, 24 V
3
CAN-Bus-Anschluss, 24 V
4
Universal-Schnittstelle
5
Sensorfühler mit Kabel
Stecken Sie den Stecker des Sensorfühlers an der
Universal-Schnittstelle an (Abb. 2, Pos. 4).
Verlegen Sie den Sensor zur Messstelle.
Montieren Sie den Sensorfühler mithilfe der beiliegen-
den Kabelbinder so, dass die Kontakte möglichst
senkrecht nach unten in Richtung Boden zeigen.
Hinweis:
Um eine auftretende Leckage schnell zu de-
tektieren, müssen die Kontakte des Sensor-
fühlers möglichst nahe, ca. 1 bis 2 mm,
oberhalb des Bodens montiert werden.
8
Abb. 3:
Auf freien Flächen kann ein Winkel zur Befestigung des
Sensors am Boden verwendet werden, z. B. der Rittal
Montagewinkel 4597.000 (Abb. 3). Der Sensorfühler
wird dann mit Hilfe der beiliegenden Kabelbinder am
Winkel befestigt.
ort
Installations
5.3.2
Eine Montage der Elektronikeinheit mit dem im Lieferum-
fang beigelegten Halter erfolgt am Rahmen des IT-
Schranks.
Abb. 4:
Abb. 5:
Montage des Sensorfühlers
Montage der Elektronikeinheit mit dem bei-
gelegten Halter
Setzen Sie den Leckagesensor von oben auf den Hal-
ter auf.
Aufsetzen des Sensors auf den Halter
Verschieben Sie den Sensor auf dem Halter leicht seit-
lich, so dass er einrastet.
Einrasten des Sensors auf dem Halter
Befestigen Sie den Halter inkl. Leckagesensor mit der
Schraube aus dem Lieferumfang an der gewünschten
Position im Schaltschrank bzw. IT-Schrank.
Rittal CMC III Leckagesensor
