H
Szerelési és kezelési útmutató
ECW 934, ECW 937 T Állókonvektor
1. Fontos tájékoztatás
Figyelmesen olvassuk el a jelen útmutatóban leírt
információkat. Gondosan őrizzük meg az útmutatót, és
adjuk tovább azt, ha a készüléket esetleg másnak a
tulajdonába adjuk.
A készüléket csakis a helyiség levegőjének
-
melegítésére szabad használni, épületen belül.
A készüléken javítást és beavatkozást csak villamos
-
szakember végezhet.
Meghibásodás vagy hosszabb üzemen kívül helyezés
-
esetén válasszuk le a készüléket a hálózatról. Húzzuk
ki a dugaszát vagy kapcsoljuk le a biztosítót.
Ne takarjuk le a fűtőberendezést, tűzveszély áll fenn!
-
Vigyázat! A külső felületek üzem közben
-
felforrósodnak.
A fűtőberendezést ne üzemeltessük felügyelet nélkül,
-
ha a közelben kisgyermekek vannak.
A készülék nyílásaiba nem szabad semmilyen tárgyat
-
bedugni.
A készüléket úgy állítsuk fel, vagy úgy szereljük, hogy
-
a fürdőkádban vagy a zuhany alatt lévő személy ne
érje el a kezelőelemeit.
A készüléket tilos olyan helyiségben használni,
-
amelyben tűzveszélyes anyagokat (például oldószert,
stb.) használnak.
A csatlakozó vezetéknek nem szabad a forró
-
vezetékhez hozzáérnie.
Vigyázat! Amikor a hálózatra csatlakoztatott készülék
-
automatikusan (a termosztát révén) bekapcsol, amikor
nincs ott senki, veszélyek keletkezhetnek, például az
idő közben letakart vagy elállított készülék tüzet
okozhat.

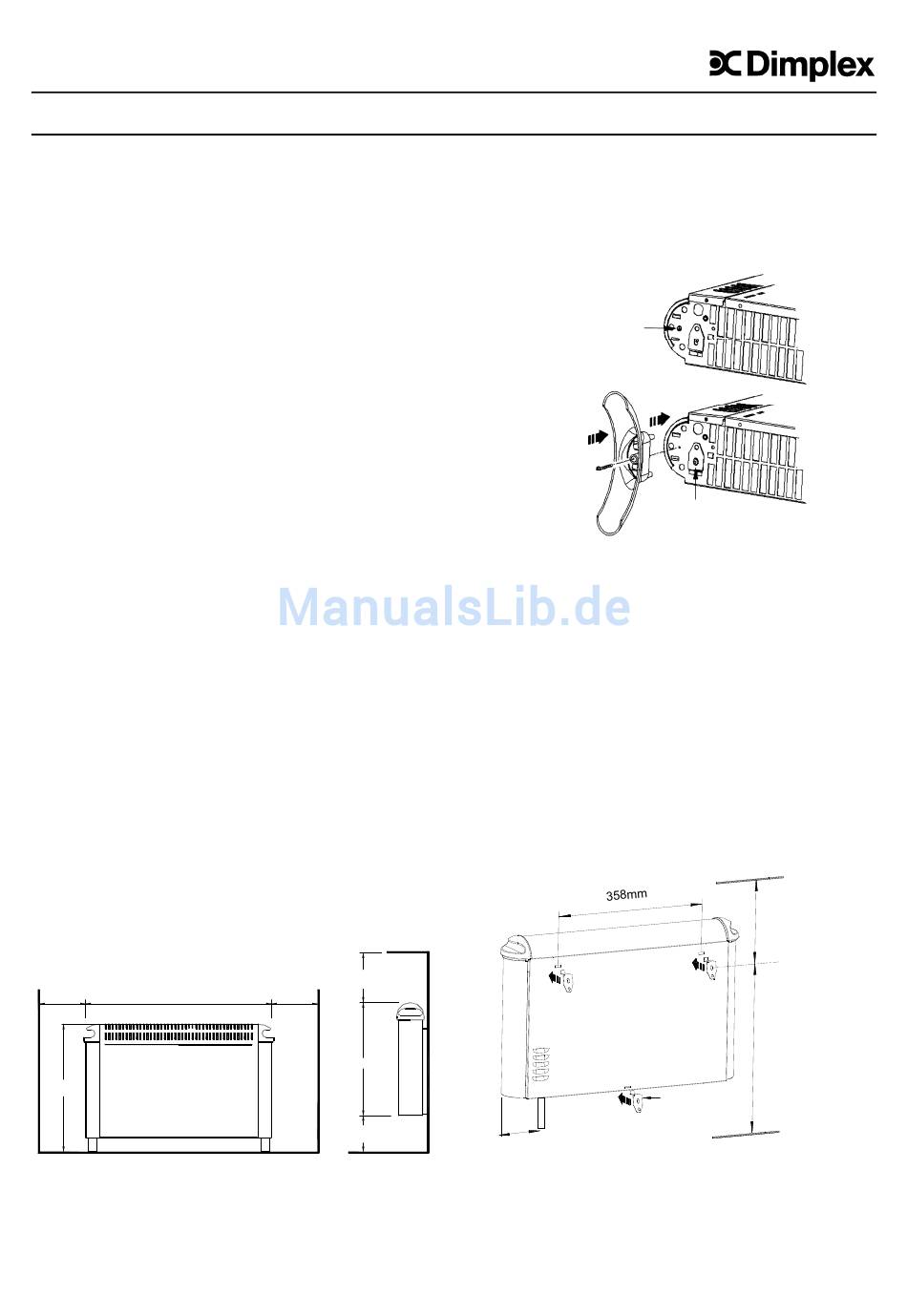

2. Szerelés, felállítás, minimális távolságok
A fűtőkészüléket szabadon állva vagy fala szerelve is
használhatjuk. A minimális távolságokat kötelező betartani.
A készüléket nem szabad közvetlenül a fali csatlakozó aljzat
alá állítani.
A dugasznak a szerelés után hozzáférhetőnek kell lennie.
A készüléket csakis függőlegesen, az ábra szerint szabad
üzemeltetni.
A készüléket tilos bolyhos, puha szőnyegen használni.
Ne állítsuk éghető tárgyak közelébe!
577
230
MIN
432
450
MIN
230
MIN
357
230 MIN
A lábak felszerelése
A lábak két rögzítőcsavarja a készülék alján található. Oldjuk
a rögzítőcsavarokat.
A lábakat az ábra szerinti pattintsuk be és fixen csavarozzuk
be.
Oldjuk a lábak rögzítő-
csavarjait
Húzzuk meg a
csavarokat
Tilos a fűtőtestet a lábak nélkül felállítani.
Szerelés falra
FONTOS -
Feltétlenül a készülék alján található fali rögzítőt használjuk.
- Fúrjuk ki a két felső fali rögzítő furatait, vízszintesen 358
mm távolságra, és tegyünk be tiplit.
- Fixen csavarozzuk fel a felső fali rögzítőket és akasszuk
rá a készüléket.
- Vezessük be a harmadik fali rögzítőt a hátfal alsó
nyílásába.
- Ellenőrizzük a készülék vízszintes helyzetét, és jelöljük
be az alsó fali rögzítő furathelyét.
- Vegyük le a készüléket, fúrjuk ki az alsó rögzítő furatát
és tegyünk bele tiplit.
- Újra tegyük fel a készüléket a felső fali rögzítőkre és fixen
csavarozzuk fel az alsó fali rögzítőt is.
52
mm
Kábelbevezetés
12
ecw93_ba 07/10/B
Rögzítő a fali
szereléshez
526 mm
min.
520 mm
min.
