Quax JOY Small Handbuch Seite 7

JOY Small
54 04 16xx

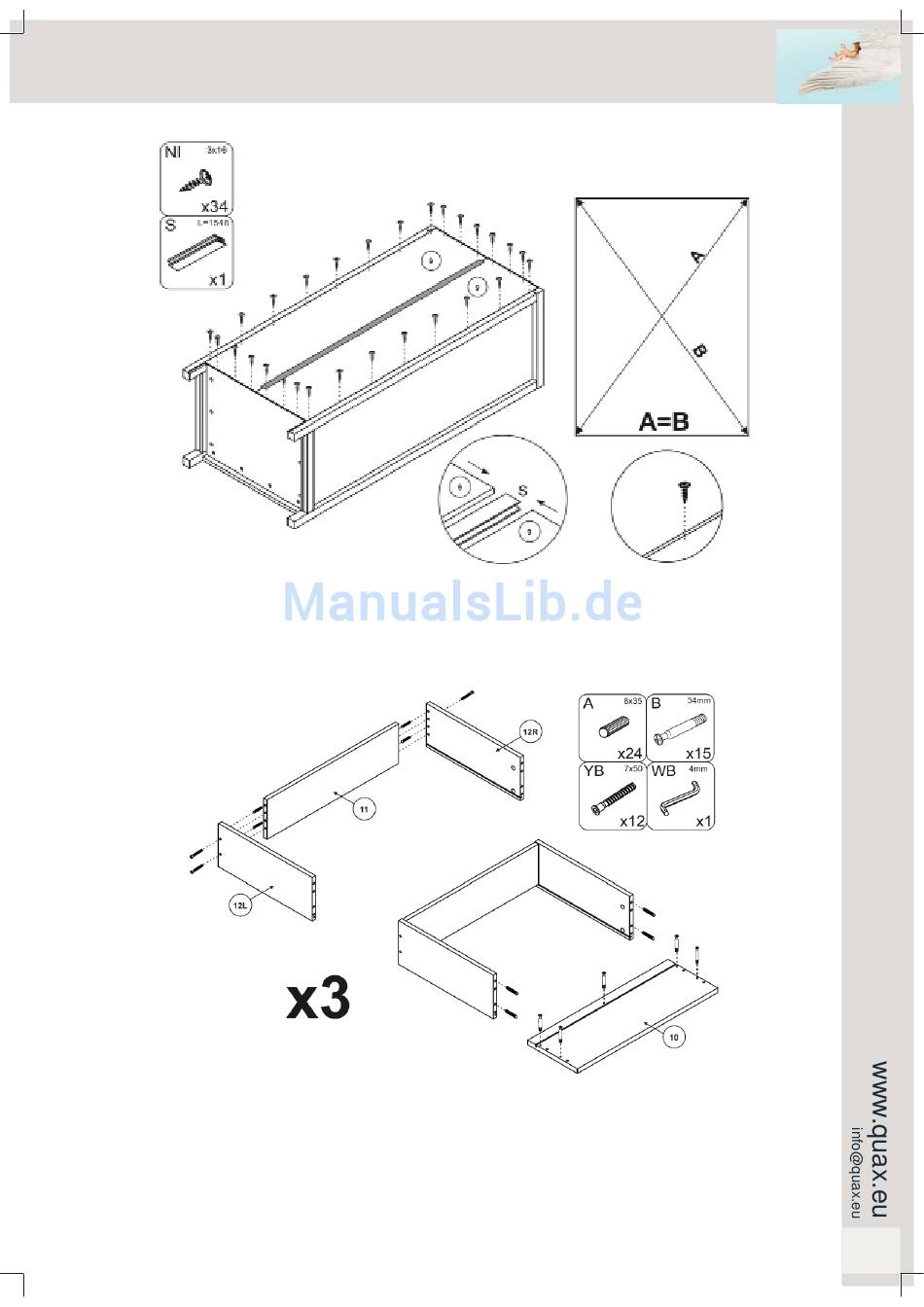

Stap 5 : Gebruik de gemonteerde struktuur van stap 4, beide ruggen 9, het verbindingsprofi el S en vierder-
tig houtschroeven NI
Verbind beide ruggen (9) met het verbindingsprofi el (S). Plaats de ruggen op de achterzijde van de kast.
Kontroleer indien afstand A gelijk is aan B en schroef vervolgens de rug vast middels de houtschroeven
(NI). Stel nu pas de kast rechtop.
Stap 6 : Gebruik alle ladezijden 12L en 12R, de drie ruggen 11, de drie fronten 10, vierentwintig houten
deugels A, vijftien verbindingsbouten B en twaalf bouten YB
Duw per rug (11) twee houten deugels (A) in de voorziene openingen op de zijkant. Plaats een laderug
tussen een koppel ladezijden (12L en 12R). Duw de bouten (YB) doorheen de boringen aan de buitenkant
van de zijde en draai ze vast in de rug. Duw per zijde twee houten deugels (A) in de voorziene openingen
op de zijkant. Draai per front (10) vijf verbindingsbouten (B) vast in de voorziene openingen aan de bin-
nenkant.
Kast met 3 laden en 1 deur
Schrankwand mit 3 Schubladen und 1 Tür
Armoire avec 3 tiroirs et 1 porte
Wardrobe with 3 drawers and 1 door
