Quax JOY Small Handbuch Seite 5

JOY Small
54 04 16xx

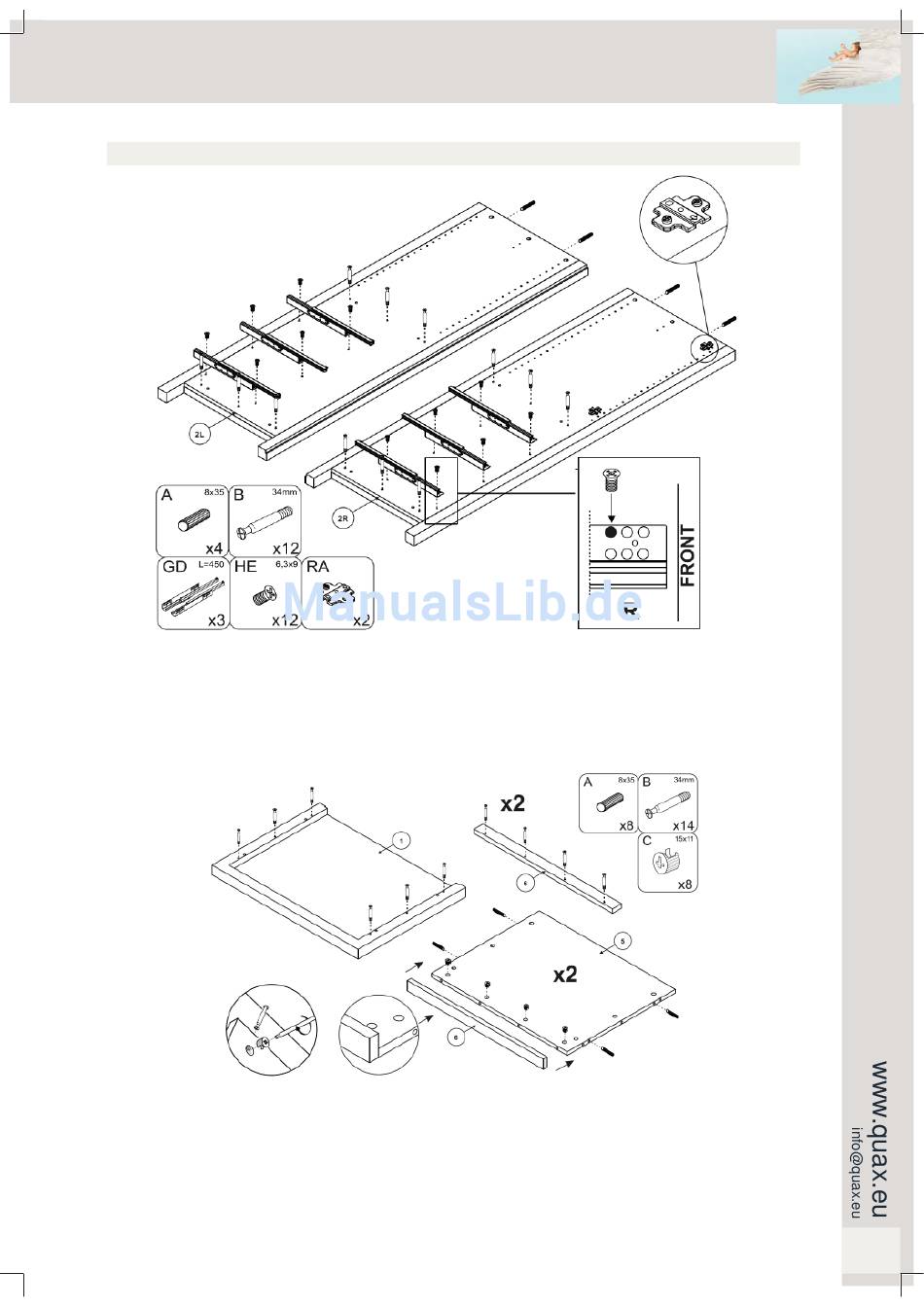

4. Het in elkaar zetten van de kleerkast
Stap 1 : Gebruik beide zijpanelen 2R en 2L, de geleiders GD, twaalf bouten HE, vier houten deugels A,
twee montageplaatjes RA en twaalf verbindingsbouten B
Plaats de geleiders (GD) op de voorziene boringen van de zijpanelen (2R en 2L). Bevestig elke geleider
met twee bouten (HE) volgens het schema in
ziene openingen in het midden en onderaan een zijde. Duw twee houten deugels (A) in de voorziene borin-
gen bovenaan een zijde. Bevestig de montageplaatjes (RA) op de voorziene gaten en schroef deze vast.
Stap 2 : Gebruik het topblad 1, beide bodems 5, beide kroonlijsten 6, acht houten deugels A, veertien
verbindingsbouten B en acht excentrieken C
Draai zes verbindingsbouten (B) vast in de voorziene boringen aan de onderkant van de top (1). Duw
per bodem (5) vier houten deugels (A) in de boringen op de uiteinden. Draai vier verbindingsbouten (B)
vast in de boringen aan de binnenkant van een lijst (6). Duw acht excentrieken (C) in de voorziene gaten
onderaan de bodems. Duw de kroonlijsten (6) met hun verbindingsbouten in de gaten van de bodems en
draai de excentrieken vast.
Kast met 3 laden en 1 deur
Schrankwand mit 3 Schubladen und 1 Tür
detail. Draai drie verbindingsbouten (B) vast in de voor-
Armoire avec 3 tiroirs et 1 porte
Wardrobe with 3 drawers and 1 door
Quax
First dreams
®
First steps
5
