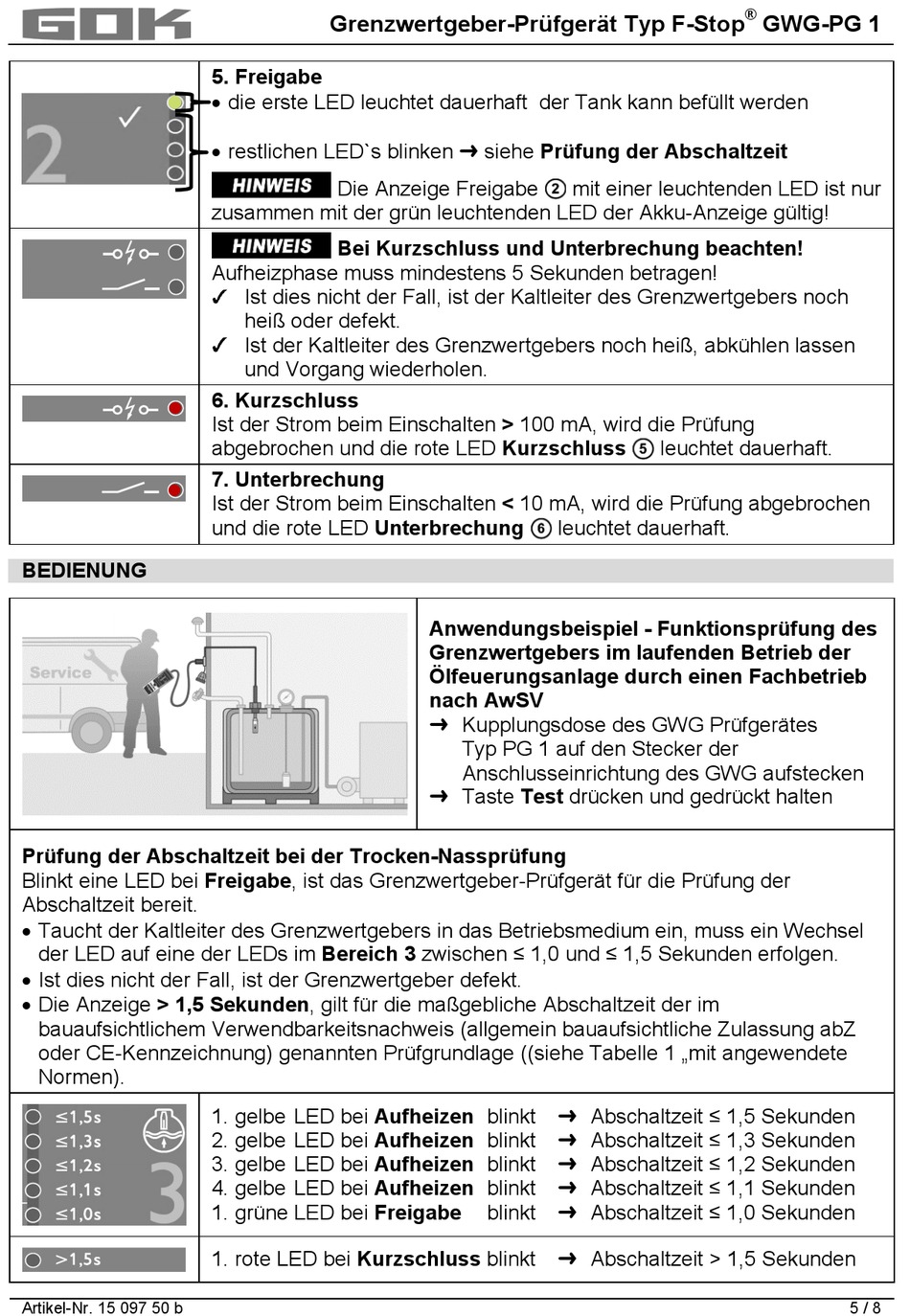

Bedienung - GOK F-Stop GWG-PG 1 Bedienungsanleitung

BEDIENUNG

Prüfung der Abschaltzeit bei der Trocken-Nassprüfung
Blinkt eine LED bei Freigabe, ist das Grenzwertgeber-Prüfgerät für die Prüfung der
Abschaltzeit bereit.
• Taucht der Kaltleiter des Grenzwertgebers in das Betriebsmedium ein, muss ein Wechsel
der LED auf eine der LEDs im Bereich 3 zwischen ≤ 1,0 und ≤ 1,5 Sekunden erfolgen.
• Ist dies nicht der Fall, ist der Grenzwertgeber defekt.
• Die Anzeige > 1,5 Sekunden, gilt für die maßgebliche Abschaltzeit der im
bauaufsichtlichem Verwendbarkeitsnachweis (allgemein bauaufsichtliche Zulassung abZ
oder CE-Kennzeichnung) genannten Prüfgrundlage ((siehe Tabelle 1 „mit angewendete
Normen).
Artikel-Nr. 15 097 50 b
Grenzwertgeber-Prüfgerät Typ F-Stop
5. Freigabe
• die erste LED leuchtet dauerhaft der Tank kann befüllt werden
• restlichen LED`s blinken  siehe Prüfung der Abschaltzeit
Die Anzeige Freigabe
zusammen mit der grün leuchtenden LED der Akku-Anzeige gültig!
Bei Kurzschluss und Unterbrechung beachten!
Aufheizphase muss mindestens 5 Sekunden betragen!
Ist dies nicht der Fall, ist der Kaltleiter des Grenzwertgebers noch
heiß oder defekt.
Ist der Kaltleiter des Grenzwertgebers noch heiß, abkühlen lassen
und Vorgang wiederholen.
6. Kurzschluss
Ist der Strom beim Einschalten > 100 mA, wird die Prüfung
abgebrochen und die rote LED Kurzschluss
7. Unterbrechung
Ist der Strom beim Einschalten < 10 mA, wird die Prüfung abgebrochen
und die rote LED Unterbrechung
1. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,5 Sekunden
2. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,3 Sekunden
3. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,2 Sekunden
4. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,1 Sekunden
1. grüne LED bei Freigabe
1. rote LED bei Kurzschluss blinkt
mit einer leuchtenden LED ist nur
leuchtet dauerhaft.
Anwendungsbeispiel - Funktionsprüfung des
Grenzwertgebers im laufenden Betrieb der
Ölfeuerungsanlage durch einen Fachbetrieb
nach AwSV
 Kupplungsdose des GWG Prüfgerätes
Typ PG 1 auf den Stecker der
Anschlusseinrichtung des GWG aufstecken
 Taste Test drücken und gedrückt halten
blinkt  Abschaltzeit ≤ 1,0 Sekunden
 Abschaltzeit > 1,5 Sekunden
®
GWG-PG 1
leuchtet dauerhaft.
