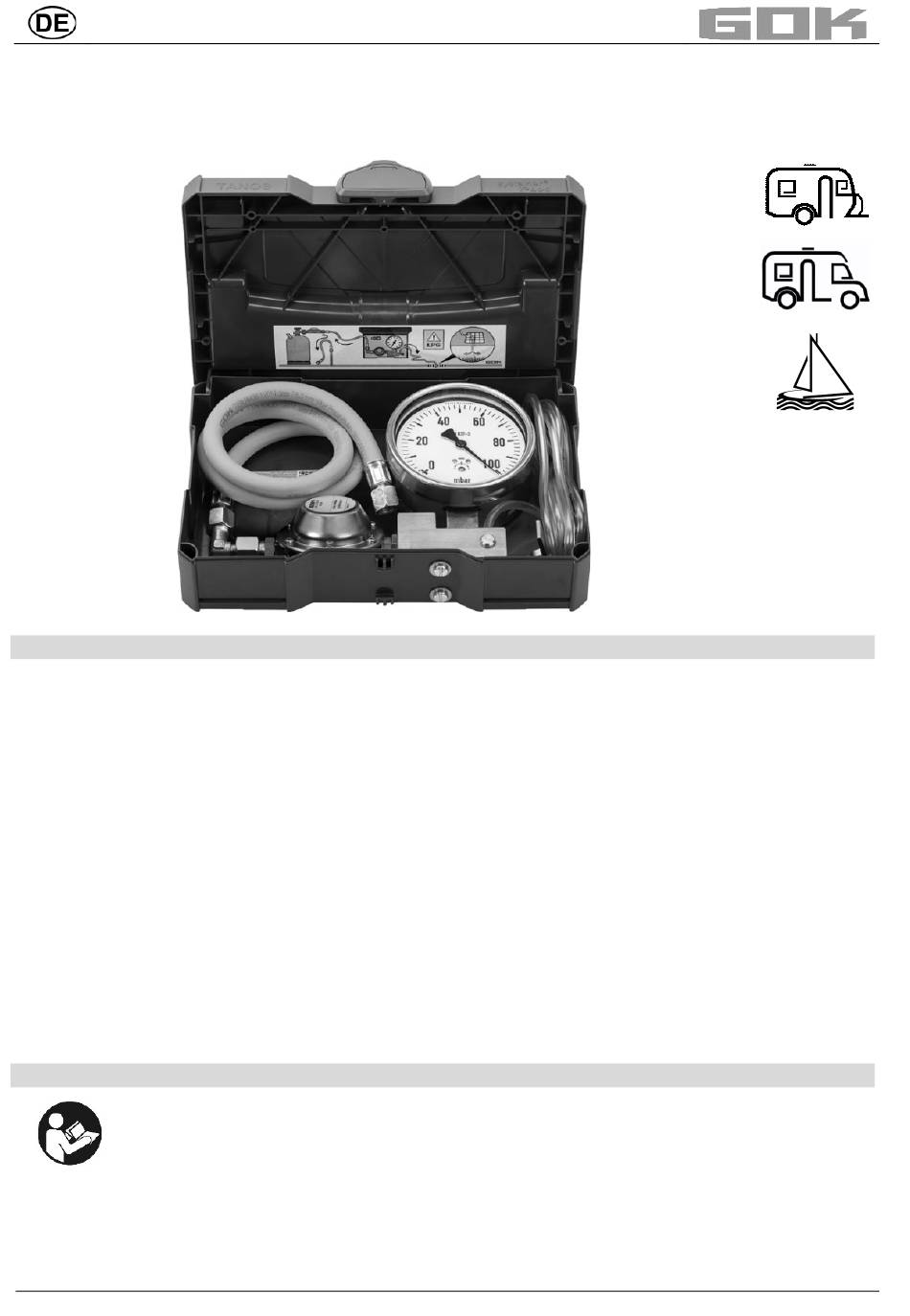

Montage- und Bedienungsanleitung
Druckregler-Prüfgerät - Regulator Check LPG BASIC
zur Druck- und Funktionsprüfung von Druckreglern in Freizeitfahrzeugen
bzw. in kleinen Wasserfahrzeugen
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 3
QUALIFIKATION DER ANWENDER ......................................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 3
AUFBAU ..................................................................................................................................................... 4
MONTAGE ................................................................................................................................................. 4
PRÜFUNG DES NIEDERDRUCKREGLERS ............................................................................................ 6
WARTUNG ................................................................................................................................................. 6
AUSTAUSCH ............................................................................................................................................. 6
ENTSORGEN ............................................................................................................................................ 6
LISTE DER ZUBEHÖRTEILE .................................................................................................................... 6
TECHNISCHE DATEN ............................................................................................................................... 7
GEWÄHRLEISTUNG ................................................................................................................................. 7
TECHNISCHE ÄNDERUNGEN ................................................................................................................. 7
ZERTIFIKATE ............................................................................................................................................ 7
NOTIZEN ................................................................................................................................................... 8
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der
Gewährleistung ist diese Anleitung zu beachten und dem Betreiber
auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
Originalanleitung / Artikel-Nr. 27 109 50
Ausgabe 04.2020
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GOK LPG BASIC
Inhaltszusammenfassung für GOK LPG BASIC
-
Seite 1: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Druckregler-Prüfgerät - Regulator Check LPG BASIC zur Druck- und Funktionsprüfung von Druckreglern in Freizeitfahrzeugen bzw. in kleinen Wasserfahrzeugen INHALTSVERZEICHNIS ZU DIESER ANLEITUNG .......................... 1 SICHERHEITSBEZOGENE HINWEISE ....................2 ALLGEMEINE PRODUKTINFORMATION ....................2 BESTIMMUNGSGEMÄSSE VERWENDUNG ................... 3 QUALIFIKATION DER ANWENDER ......................3 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................ -
Seite 2: Sicherheitsbezogene Hinweise
Handlungsaufforderung Die dem Produkt beiliegenden Bedienungsanleitungen beachten! ALLGEMEINE PRODUKTINFORMATION Das Druckregler-Prüfgerät - Regulator Check LPG BASIC ist mit allen erforderlichen Montageteilen zur Prüfung von Niederdruckreglern in Flüssiggasanlagen von Freizeitfahrzeugen und kleinen Booten ausgestattet und kann vom Prüfer (Sachkundiger*, siehe QUALIFIKATION DER ANWENDER) im Rahmen der Dichtheitsprüfung von... -
Seite 3: Bestimmungsgemässe Verwendung
Druckregler-Prüfgerät - Regulator Check LPG BASIC BESTIMMUNGSGEMÄSSE VERWENDUNG Betriebsmedien Ausströmendes Flüssiggas (Kategorie 1): • ist extrem entzündbar • kann zu Explosionen führen • schwere Verbrennungen bei direktem Hautkontakt Verbindungen regelmäßig auf Dichtheit prüfen! Bei Gasgeruch und UndichtheitFlüssiggasanlage sofort außer Betrieb nehmen! Zündquellen oder elektrische Geräte außer Reichweite halten! -
Seite 4: Aufbau

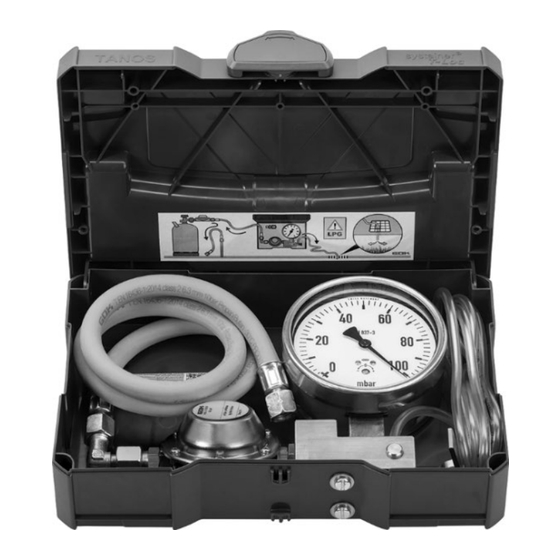

Druckregler-Prüfgerät - Regulator Check LPG BASIC AUFBAU Eingangsanschluss an Prüfschlauchleitung Gehäuseblock Prüfschlauchleitung Systemkoffer Manometer-Schutzregler (80 mbar) Einstellbare Winkel-Verschraubung Prüfmanometer Typ EVW Messbereich 0 bis 100 mbar ohne Abb. Übergangsstück Transparenter Entlüftungsschlauch Außengewinde x Rohrstutzen Kipphebelventil G 1/4 LH-KN x RST 8 MONTAGE Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen. - Seite 5 Druckregler-Prüfgerät - Regulator Check LPG BASIC Die Montage ist gegebenenfalls mit einem geeigneten Werkzeug vorzunehmen. Bei Schraubverbindungen muss immer mit einem zweiten Schlüssel am Anschlussstutzen gegengehalten werden. Ungeeignete Werkzeuge, wie z. B. Zangen, dürfen nicht verwendet werden! Weitere Informationen zu Schneidringverschraubungen erhalten Sie im Internet unter www.gok-online.de/de/downloads/technische-...
-
Seite 6: Prüfung Des Niederdruckreglers
Druckregler-Prüfgerät - Regulator Check LPG BASIC PRÜFUNG DES NIEDERDRUCKREGLERS Benutzen Sie dieses Produkt erst, nachdem Sie die Montage- und Bedienungs- anleitung aufmerksam gelesen haben. Beachten Sie zu Ihrer Sicherheit alle Sicherheitshinweise dieser Montage- und Bedienungsanleitung. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. -
Seite 7: Technische Daten
Druckregler-Prüfgerät - Regulator Check LPG BASIC TECHNISCHE DATEN Nennanschlussdruck 30 mbar oder 50 mbar Manometer-Schutzregler Absicherungsdruck 80 mbar Nenndurchfluss M 30 l/h Luft Prüfschlauch (Mitteldruck-Schlauchleitung) max. zulässiger Druck PS 10 bar Nenn-Innendurchmesser Ø 6,3 mm x 800 mm Schlauchleitungslänge Transparenter Entlüftungsschlauch Länge:... -
Seite 8: Notizen
Druckregler-Prüfgerät - Regulator Check LPG BASIC NOTIZEN akzeptabler Messbereich von - bis Druckregler Nennausgangsdruck p Fließdruck [mbar] Schließdruck [mbar] 30 mbar 30 - 35 max. 40 50 mbar 47,5 – 57,5 max. 62,5 Messergebnisse Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-18 •...
