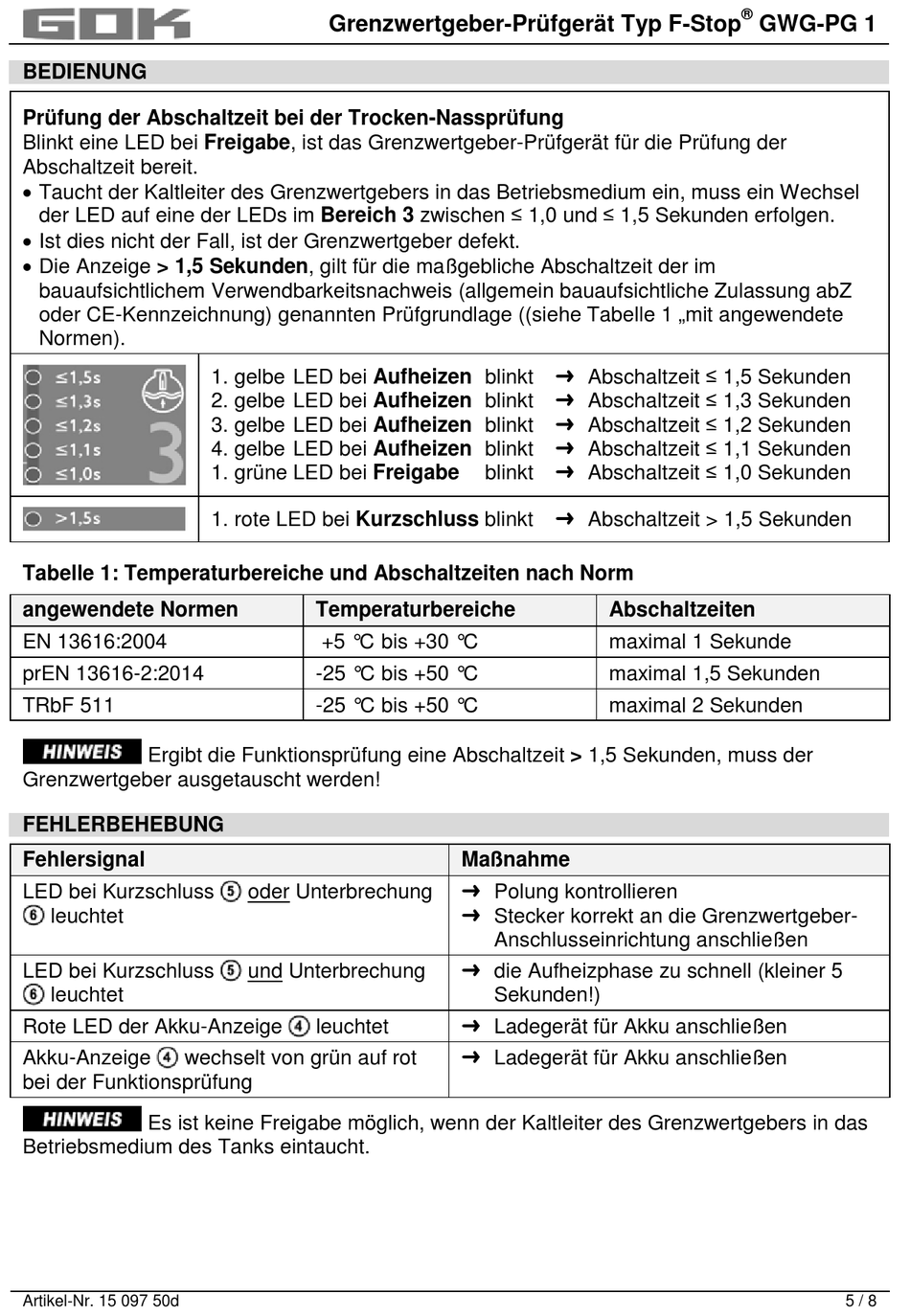

BEDIENUNG

Prüfung der Abschaltzeit bei der Trocken-Nassprüfung
Blinkt eine LED bei Freigabe, ist das Grenzwertgeber-Prüfgerät für die Prüfung der
Abschaltzeit bereit.
• Taucht der Kaltleiter des Grenzwertgebers in das Betriebsmedium ein, muss ein Wechsel
der LED auf eine der LEDs im Bereich 3 zwischen ≤ 1,0 und ≤ 1,5 Sekunden erfolgen.
• Ist dies nicht der Fall, ist der Grenzwertgeber defekt.
• Die Anzeige > 1,5 Sekunden, gilt für die maßgebliche Abschaltzeit der im
bauaufsichtlichem Verwendbarkeitsnachweis (allgemein bauaufsichtliche Zulassung abZ
oder CE-Kennzeichnung) genannten Prüfgrundlage ((siehe Tabelle 1 „mit angewendete
Normen).
Tabelle 1: Temperaturbereiche und Abschaltzeiten nach Norm
angewendete Normen
EN 13616:2004
prEN 13616-2:2014
TRbF 511
Ergibt die Funktionsprüfung eine Abschaltzeit > 1,5 Sekunden, muss der
Grenzwertgeber ausgetauscht werden!

FEHLERBEHEBUNG

Fehlersignal
LED bei Kurzschluss
leuchtet
LED bei Kurzschluss
leuchtet
Rote LED der Akku-Anzeige
Akku-Anzeige wechselt von grün auf rot
bei der Funktionsprüfung
Es ist keine Freigabe möglich, wenn der Kaltleiter des Grenzwertgebers in das
Betriebsmedium des Tanks eintaucht.
Artikel-Nr. 15 097 50d
Grenzwertgeber-Prüfgerät Typ F-Stop
1. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,5 Sekunden
2. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,3 Sekunden
3. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,2 Sekunden
4. gelbe LED bei Aufheizen blinkt  Abschaltzeit ≤ 1,1 Sekunden
1. grüne LED bei Freigabe
1. rote LED bei Kurzschluss blinkt
Temperaturbereiche
+5 °C bis +30 °C
-25 °C bis +50 °C
-25 °C bis +50 °C
oder Unterbrechung
und Unterbrechung
leuchtet
blinkt  Abschaltzeit ≤ 1,0 Sekunden
 Abschaltzeit > 1,5 Sekunden
Abschaltzeiten
maximal 1 Sekunde
maximal 1,5 Sekunden
maximal 2 Sekunden
Maßnahme
 Polung kontrollieren
 Stecker korrekt an die Grenzwertgeber-
Anschlusseinrichtung anschließen
 die Aufheizphase zu schnell (kleiner 5
Sekunden!)
 Ladegerät für Akku anschließen
 Ladegerät für Akku anschließen
®
GWG-PG 1
5 / 8
