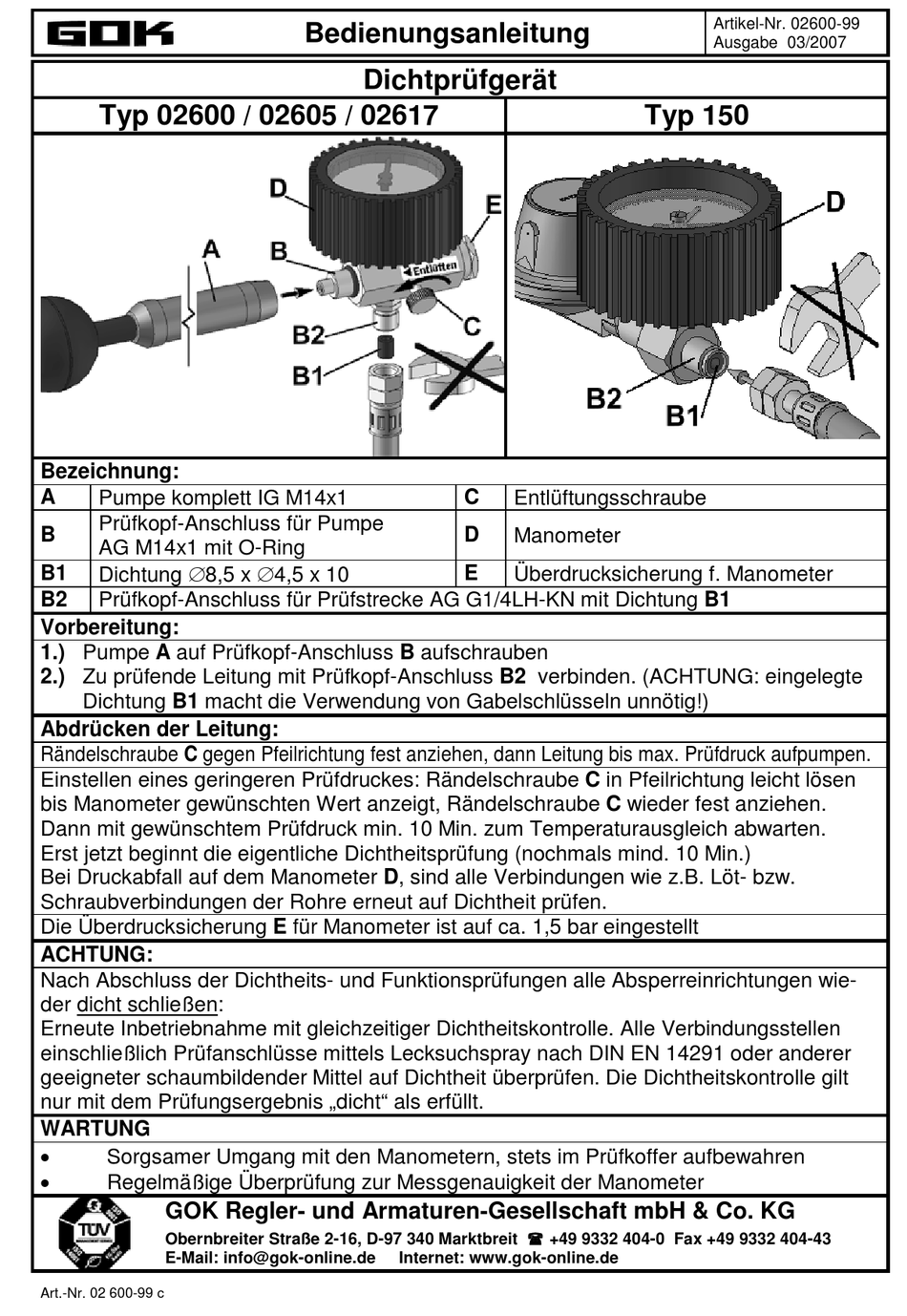

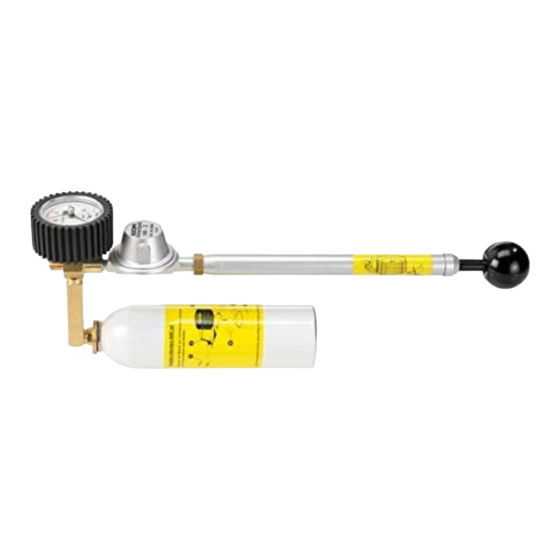

GOK 02600 Bedienungsanleitung

Typ 02600 / 02605 / 02617
Bezeichnung:
A
Pumpe komplett IG M14x1
Prüfkopf-Anschluss für Pumpe
B
AG M14x1 mit O-Ring
Dichtung ∅8,5 x ∅4,5 x 10
B1
B2 Prüfkopf-Anschluss für Prüfstrecke AG G1/4LH-KN mit Dichtung B1
Vorbereitung:
1.) Pumpe A auf Prüfkopf-Anschluss B aufschrauben
2.) Zu prüfende Leitung mit Prüfkopf-Anschluss B2 verbinden. (ACHTUNG: eingelegte
Dichtung B1 macht die Verwendung von Gabelschlüsseln unnötig!)
Abdrücken der Leitung:
Rändelschraube C gegen Pfeilrichtung fest anziehen, dann Leitung bis max. Prüfdruck aufpumpen.
Einstellen eines geringeren Prüfdruckes: Rändelschraube C in Pfeilrichtung leicht lösen
bis Manometer gewünschten Wert anzeigt, Rändelschraube C wieder fest anziehen.
Dann mit gewünschtem Prüfdruck min. 10 Min. zum Temperaturausgleich abwarten.
Erst jetzt beginnt die eigentliche Dichtheitsprüfung (nochmals mind. 10 Min.)
Bei Druckabfall auf dem Manometer D, sind alle Verbindungen wie z.B. Löt- bzw.
Schraubverbindungen der Rohre erneut auf Dichtheit prüfen.
Die Überdrucksicherung E für Manometer ist auf ca. 1,5 bar eingestellt
ACHTUNG:
Nach Abschluss der Dichtheits- und Funktionsprüfungen alle Absperreinrichtungen wie-
der dicht schließen:
Erneute Inbetriebnahme mit gleichzeitiger Dichtheitskontrolle. Alle Verbindungsstellen
einschließlich Prüfanschlüsse mittels Lecksuchspray nach DIN EN 14291 oder anderer
geeigneter schaumbildender Mittel auf Dichtheit überprüfen. Die Dichtheitskontrolle gilt
nur mit dem Prüfungsergebnis „dicht" als erfüllt.
WARTUNG
•
Sorgsamer Umgang mit den Manometern, stets im Prüfkoffer aufbewahren
•
Regelmäßige Überprüfung zur Messgenauigkeit der Manometer
GOK Regler- und Armaturen-Gesellschaft mbH & Co. KG
Obernbreiter Straße 2-16, D-97 340 Marktbreit  +49 9332 404-0 Fax +49 9332 404-43
E-Mail: info@gok-online.de
Art.-Nr. 02 600-99 c
Bedienungsanleitung
Dichtprüfgerät
C
D
E
Internet: www.gok-online.de
Typ 150
Entlüftungsschraube
Manometer
Überdrucksicherung f. Manometer
Artikel-Nr. 02600-99
Ausgabe 03/2007
