GOK TG 1 Bedienungsanleitung

Bedienungsanleitung
GWG-Testgerät Typ TG 1
Funktionstestgerät für Grenzwertgeber für Heizöl und Dieselkraftstoff
Das Testgerät wird mit 2 Stück 9 V – Blockbatterien betrieben. Die Ankoppelung an den zu prü-
fenden Grenzwertgeber erfolgt durch den angeschlossenen Stecker. Die Anzeige der Funktionen
erfolgt nach Drücken des Tasters Prüfen an 5 Leuchtdioden.
Leichtes Heizöl EL
BETRIEBS-
Dieselkraftstoff
MEDIEN
Dieselkraftstoff aus Pflanzenmethylester
INBETRIEBNAHME
Die Inbetriebnahme des Grenzwertgeber-Testgeräts erfolgt durch Einsetzen der beiden Batte-
rien. Siehe AUSTAUSCH DER BATTERIEN !
BEDIENUNG
1. Leuchtdiode Batterie
Diese Leuchtdiode zeigt den Ladezustand der Batterie an. Leuchtet nach Drücken des Tasters
Prüfen diese Diode nicht, sind die Batterien zu tauschen.
HINWEIS: Bei weitgehend entladener Batterie kann es während der Funktion Aufheizen zu ei-
nem kurzzeitigen Erlöschen dieser Diode kommen. Wichtig ist, dass diese Diode leuchtet wenn
die Diode Freigabe aufleuchtet.
Bei der Anzeige Kurzschluss leuchtet die Diode Batterie nicht.
2. Leuchtdiode Aufheizen
Diese Leuchtdiode leuchtet solange der zu prüfende GWG aufgeheizt wird.
3. Leuchtdiode Freigabe
Diese Leuchtdiode leuchtet, wenn der Grenzwertgeber nach Aufheizen in Ordnung ist.
4. Leuchtdiode Kurzschluss
Diese Leuchtdiode leuchtet, wenn der Grenzwertgeber oder die Leitung zum Grenzwertgeber ei-
nen Kurzschluss hat.
C:\Dokumente und Einstellungen\testpc01\Desktop\1509850a_Prüfgerät TG 1.doc
Ausgabe 06.2002
Seite 1 von 3

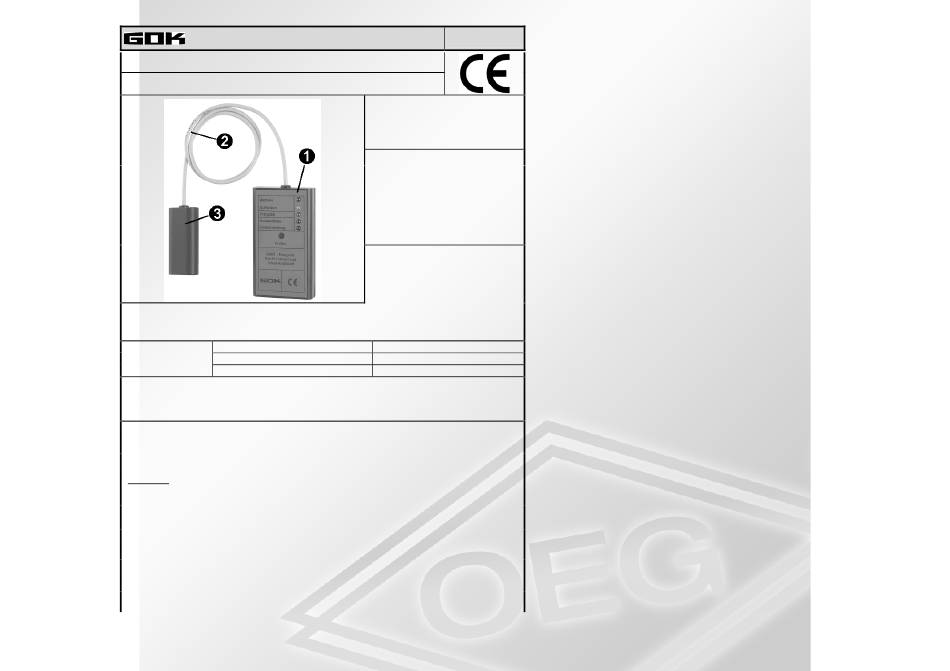

⊇ Testgerät
⊄ Verbindungsleitung
⊂ Stecker
ALLGEMEINES
Das Testgerät TG 1 ist ausschließ-
lich bestimmt zur Funktionskontrolle
von Grenzwertgebern (GWG) nach
TRbF, die in Lagerbehältern für
Heizöl und Dieselkraftstoff einge-
baut sind. Die vorliegende Bedie-
nungsanleitung ist zu beachten.
AUFBAU
Das gesamte Testgerät besteht aus
dem Gerät mit der Messelektronik
und Batterien, dem Stecker und der
Verbindungsleitung.
nach DIN 51603-1
nach DIN EN 590
nach DIN V 51606 / DIN EN 14213
