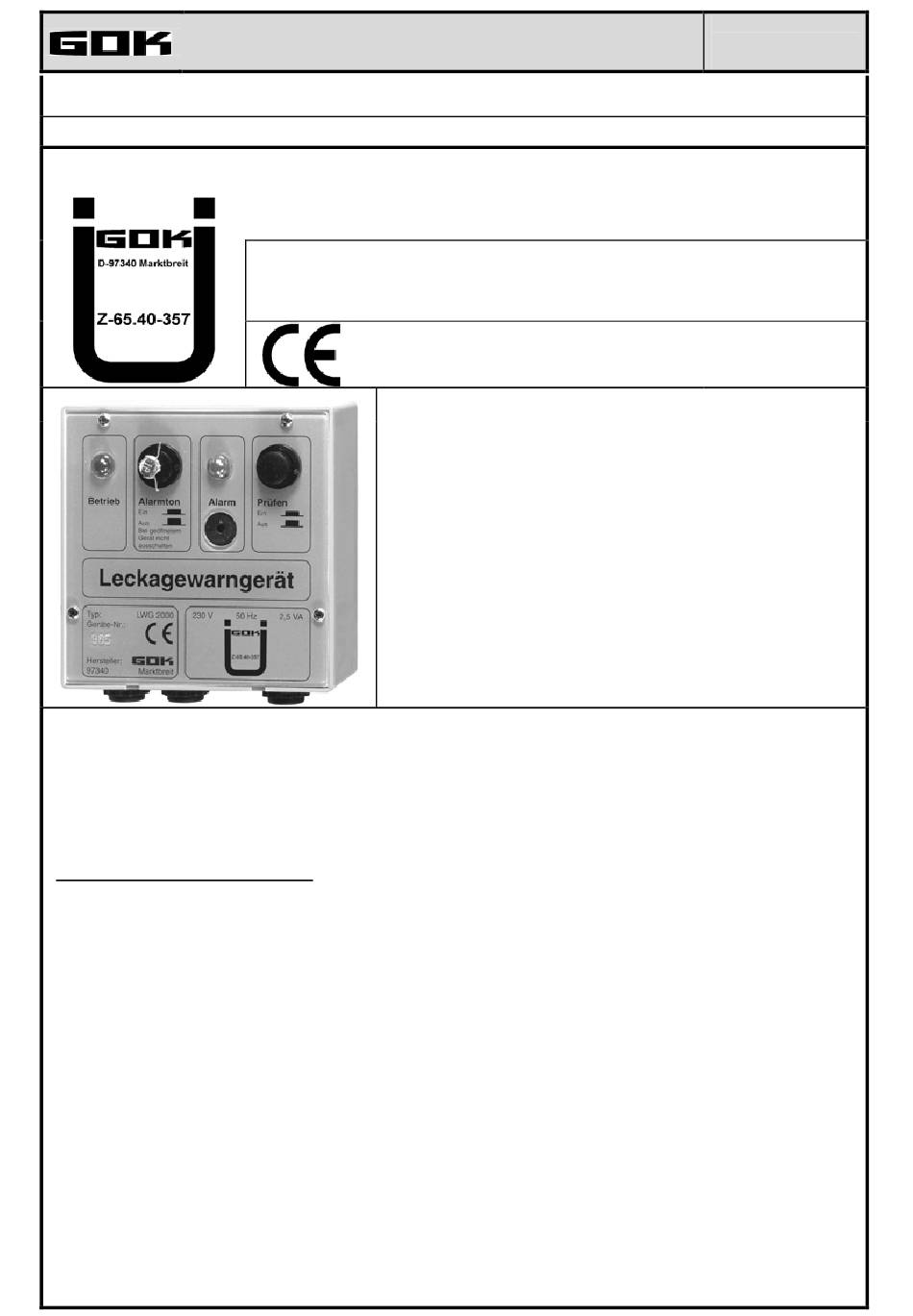

Montage- und Bedienungsanleitung
Leckanzeigeerkennungssystem / Störmeldeeinrichtung nach VAwS
Allgemeine bauaufsichtliche Zulassung
ALLGEMEINES
Das Leckagewarngerät Typ LWG 2000 entspricht den Anforderungen an ein
•
Leckanzeigeerkennungssystem in Anlehnung an die „Zulassungsgrundsätze für Überfüllsi-
cherungen" des Deutschen Institutes für Bautechnik DIBt (Bauregelliste B Teil 2 Nr. 2.8)
•
Störmeldeeinrichtung nach VAwS und TRwS 780
•
Leckanzeigesystem der Klasse III nach DIN EN 13160-1
Beispielhafte Anwendungsfälle: (bildliche Darstellung siehe Seite 2)
Anzeigegerät zur ausschließlichen Überwachung des Bodens von Behältern mit flach
aufliegendem Boden
Anzeigegerät zur Überwachung von Auffangwannen von Behältern und Behälterbatterien
Kontrolleinrichtung in flüssigkeitsdichten Schutzrohren von Rohrleitungen gemäß
TRbF 50 Abs. 3 Nr. 2
Ölmeldeeinrichtung an Ölauffangschalen von Pumpen gemäß TRbF 50 Nr. 5.1.2 Abs. 7
Meldeeinrichtung in Domschächten von unterirdischen Lagerbehältern
Kontrolleinrichtung in flüssigkeitsdichten Rohr- oder Kabelkanälen
Überwachungseinrichtung in Heiz- oder Wasseranschlussräumen
Meldeeinrichtung für einen eingestellten Flüssigkeits-Füllstand
Das Auslaufen von wassergefährdenden Flüssigkeiten bzw. das Eindringen von Flüssigkeiten in
einen Kontroll- oder Auffangraum wird selbsttätig angezeigt.
Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung ist die vorliegen-
de Montage- und Bedienungsanleitung einzuhalten und dem Betreiber auszuhändigen. Der Ab-
druck der Allgemeinen Bauaufsichtlichen Zulassung muss beim Betreiber vorliegen.
Bei Fehlbedienung und Missbrauch drohen Gefahren für Gesundheit und Leben des Errichters
und Betreibers, Gefahren für das Gerät und andere Sachwerte des Betreibers sowie eine Fehl-
Funktion des Gerätes selbst.

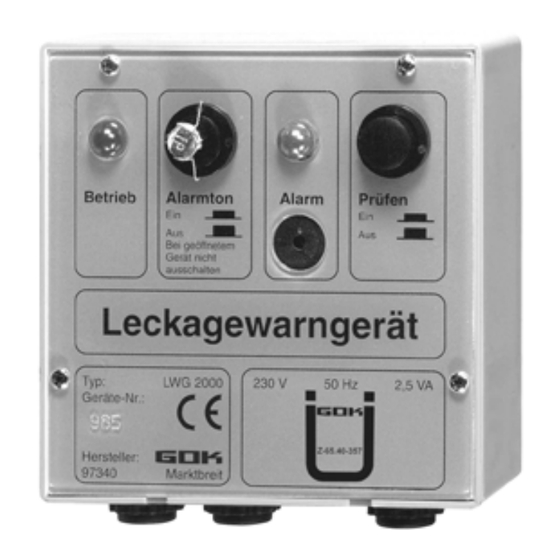

Leckagewarngerät LWG 2000
Allgemeine Bauaufsichtliche Zulassung des Deutschen Institutes für Bautechnik
(Abdruck siehe Seite 8 und 9)
Bisherige Wasserrechtliche Bauartzulassung durch das Bayerische Landesamt für
Wasserwirtschaft vom 21.02.1997 und 1.Nachtragsbescheid vom 21.07.1997:
LfW BY-19h-97/3.0.1 + LfW BY-19h-97/3.0.1
Richtlinie 73/23/EWG „Niederspannungs-Richtlinie"
Richtlinie 89/336/EWG „EMV-Richtlinie"
INHALT
ALLGEMEINES
Artikel-Nr. 15 073
Ausgabe 07.2008
Seite 1 von 12
Z-65.40-357
Seite:
1
2
3
3
6
6
6
7
7
7
7
