advanced mobular stair system
MONTAGE DES AUSTRITTS
Nachdem alle Stufen, Scheiben und
Distanzstücke montiert und in den
Spindelmast eingesetzt wurden, ist die
Austrittstufe L12 vorzubereiten.
Dazu zuerst die Fassonierarbeit je nach
Deckenloch fertigen, welches rund oder
rechteckig sein kann.

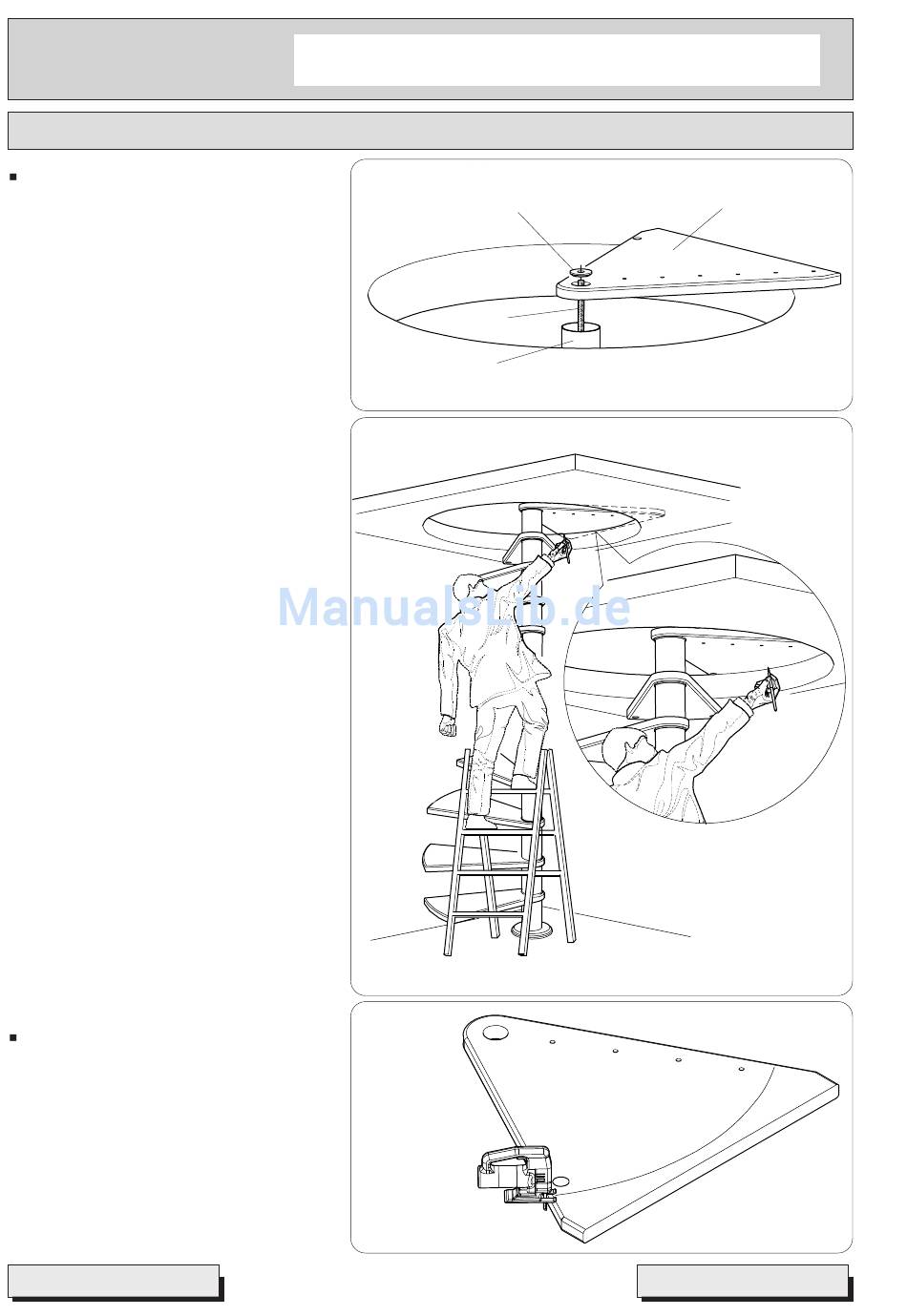

Für ein perfektes Schnittmaß die Stufe L12
in die Schraube K5 einsetzen, wie in der Abb.
10 dargestellt.
Um die Austrittstufe genau zu positionieren,
die Scheibe K51 zum Zentrieren verwenden.
(Abb.10)
Die Deckenlochposition direkt am
Deckenloch selbst auf der Austrittstufe
markieren. (Abb.10a)
ACHTUNG!!!
Es ist streng verboten, auf die Treppe zu
steigen und sie zu verwenden, bevor die
'Montage der Geländerstangen und
definitive Befestigung der Austrittstufe'
erfolgt sind.
Die Stufe an der zuvor vorgenommenen
Markierung mit einer elektrischen Gattersäge
oder einem anderen Schneidewerkzeug
schneiden. (Abb.11)
Durch Entfernen der Sägegrate und
eventuellen Splitter versäubern.
- 10 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
K51
K5
K50
ehleva@ehleva.it
L12
Abb. 10
Abb. 10a
Abb. 11
