advanced mobular stair system
BESTIMMUNG DER STUFENZAHL
Genauso wie bei der Bestimmungsprozedur der
Stufenzahl ist auch die Zahl der Elemente zu
bestimmen, aus denen sich der mittlere Spindelmast
zusammensetzt.
Durch Einstellung des mm-Maßes "H" auf dem
Rechenschieber ergibt sich die Zahl der Elemente, aus
denen der mittlere Spindelmast "P" besteht.
Beisp.: Bei einer Höhe von 2805 mm sind 2 St.
Elemente 1080 und 1 St. Element 510 zu verwenden.

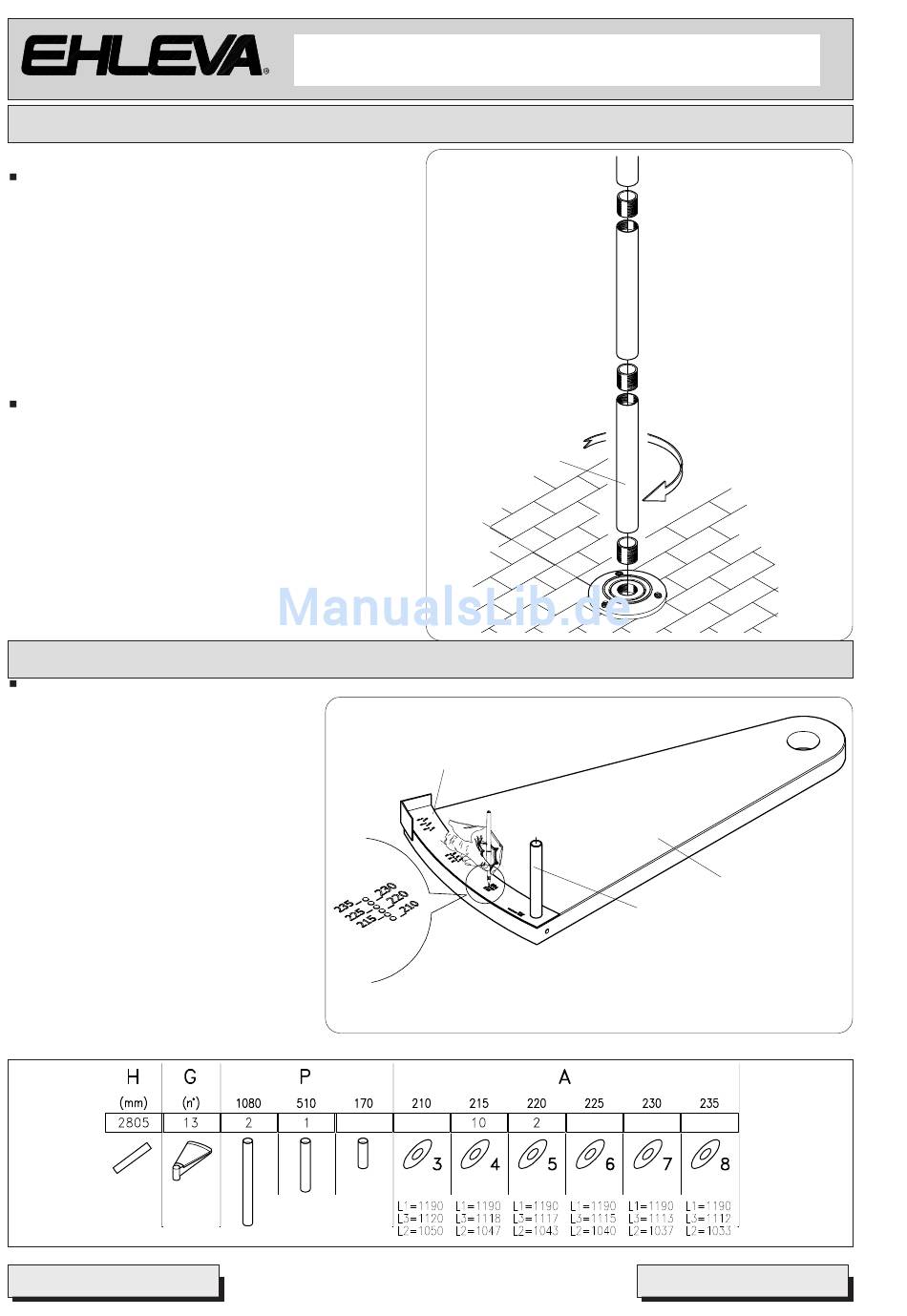

Den Spindelmast wie in der Abb. 5 dargestellt
zusammenbauen. Den ersten Mastbestandteil K2 (A-
B-C) fest am Flansch K1 anschrauben. Achtung! Das
Gewinde dabei nicht beschädigen. Den Abschnitt K2
(A-B-C) montieren, der den Spindelmast
zusammensetzen wird.
VORBEREITEN UND BOHREN DER STUFEN
Den Bezugszapfen K82 in die vorhandene
Bohrung einsetzen.
Die Schablone D1 auf die Stufe L11
positionieren und dabei den oben
erwähnten Zapfen und die beiden
entgegen gesetzten Seiten der Stufe als
Anhaltspunkt nehmen, siehe Abb. 6.
Die Punkte markieren, an denen die Stufe
für die Montage der Geländerstangen zu
bohren ist.
Die Bohrschablone besitzt kleine
Bohrungen und seitlich das Maß der
Steigung "A", auf welche sie sich
beziehen.
Anhand des Steigungsmaßes A, das
vorher vom Regelschieber abgelesen
wurde, auf der Schablone das Maß und
die Bohrstellen markieren, wie in der Abb.
6 gezeigt.
- 8 -
K2C
K2A
K2B
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
K2
K1
D1
ehleva@ehleva.it
Abb. 5
L11
K82
Abb. 6
K45
Nova
