advanced mobular stair system

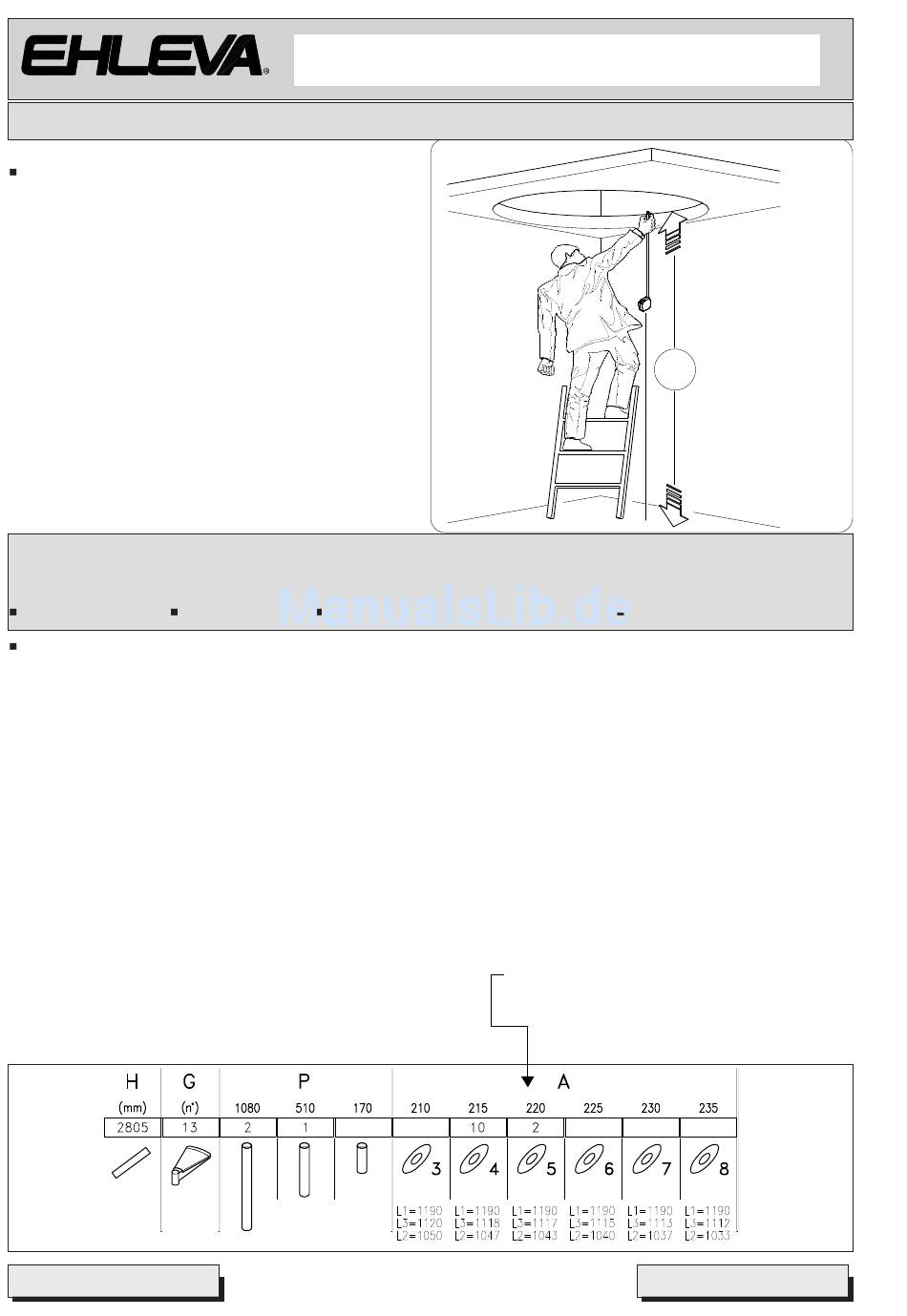

MESSUNG DER NUTZHÖHE
Das Höhenmaß vom Boden zur Decke "H" messen.
Außerdem ist die Treppenhausgröße zu messen
(Abb. 1)
GEBRAUCH DES RECHENSCHIEBERS
Der "Rechenschieber" ist ein Parametersystem, das zur Bestimmung der Anzahl einiger Treppenbauteile
erforderlich ist:
Bauteile der Säule
Anzahl der Stufen
Spalte "H" Gemessener, einzustellender Höhenwert.
Spalte
"G" Anzahl der zu montierenden Stufen.
Abschnitt "P" Bestehend aus drei Spalten, welche die
Länge und den Bezugspunkt der zu
verwendenden Pfosten betreffen.
Hier ist die Anzahl der zu montierenden Teile zu
entnehmen.
Abschnitt "A" Bestehend aus sechs Spalten, die den
Steigungswert betreffen.
In den Kästchen unter jeder Spalte ist angeführt,
wie viele Steigungen zu fertigen sind.
In den sechs Spalten ist ebenso angegeben,
wie viele Distanzstücke zur Fertigung der
jeweiligen Steigung montiert werden müssen,
sowie drei Werte: L1- L2 – L3; diese beziehen
sich auf die Länge der an den auf der Stufe
angegebenen Stellen zu montierenden
Geländerstangen. (siehe Kapitel Vorbereitung
der Geländerstangen).
Durch Verschieben des beweglichen Teils des
Rechenschiebers den gemessenen Wert des Maßes "H"
- 6 -
Anzahl der Distanzstücke pro Steigung
K45
K2C
K2A
K2B
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
in der entsprechenden Spalte suchen (bei Zwischenhöhen
den nächsten "H"-Wert wählen). Nach Einstellung des
Werts zeigen die nebenstehenden Spalten die Parameter,
die beim Zusammenbauen der Treppe einzuhalten sind.
Im unten stehenden Beispiel wurde ein Höhenwert "H"
von 2805 mm eingestellt.
Die Spalte "G" gibt an, dass dreizehn Stufen verwendet
werden müssen.
Der Abschnitt "P" gibt an, dass zwei Säulen K2C Länge
1080 mm und eine K2A Länge 510 mm zu montieren
sind.
Der Abschnitt "A" liefert die folgenden Parameter:
10 St. Stufen mit Steigung "A" von 215 mm, mit 4
Distanzstücken K45, und das Maß der
Geländerstangen ist:
L1=1190 L2=1047 L3 =1118.
2 St. Stufen mit Steigung "A" von 220 mm, mit 5
Distanzstücken K45, und das Maß der
Geländerstangen ist:
L1 =1190 L2 =1043 L3 =1117.
K45
K45
K45
ehleva@ehleva.it
H
Abb. 1
Höhe der Geländerstangen
K45
K45
