advanced mobular stair system
TEIL 2
EINSTELLUNG
Für eine korrekte Treppenmontage ist die Zahl der Stufen,
sowie deren Steigung und Antritt genau zu bestimmen,
um an der Austrittstufe in der richtigen Position zu enden.
Im Anhang zu dieser Montageanleitung wird ein
Rechenschieber präsentiert, der anhand der zu
erreichenden Höhe "H" die Zahl der notwendigen Stufen
und deren Steigung "A" bestimmt. Auf den folgenden
Seiten wird der korrekte Gebrauch dieses
Rechenschiebers erläutert.

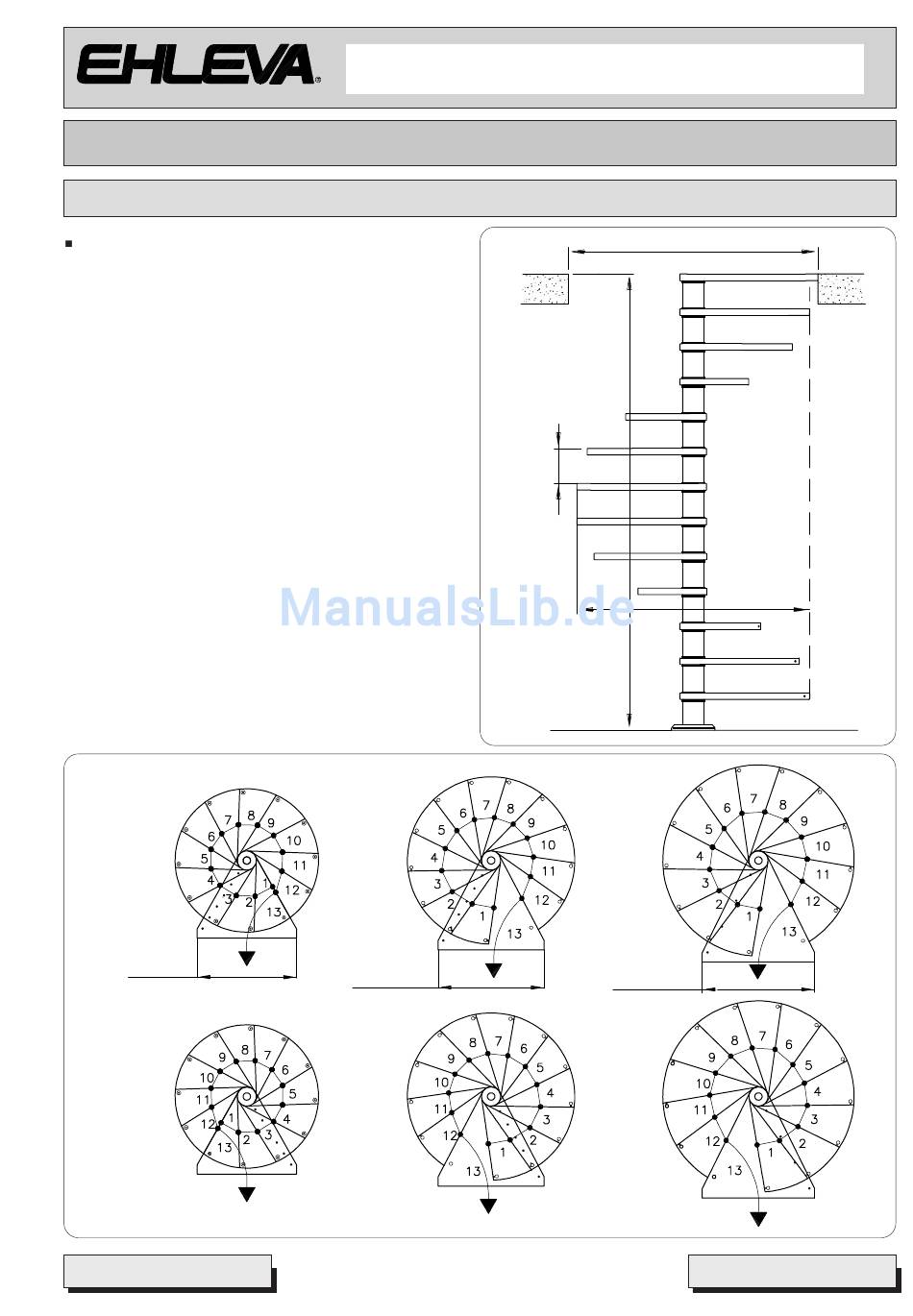

Auf dieser Seite (Abb.c-Abb.d) werden einige
Treppengestaltungen schematisch dargestellt.
A - Steigung
H - Treppenhöhe
Ø Treppe
1200
RE
RE
RE
RE
RE
832 mm
LI LI
LI LI
LI
Nova
Ø Treppe
1400
887 mm
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
Ø
H
A
Abb. c
Ø Treppe
1600
941 mm
ehleva@ehleva.it
Bohrung
S
Ø
Abb. d
- 5 -
