Einstellung Vector 70 - Vector 83 - Ehleva Vector 70 Montageanleitung

advanced mobular stair system

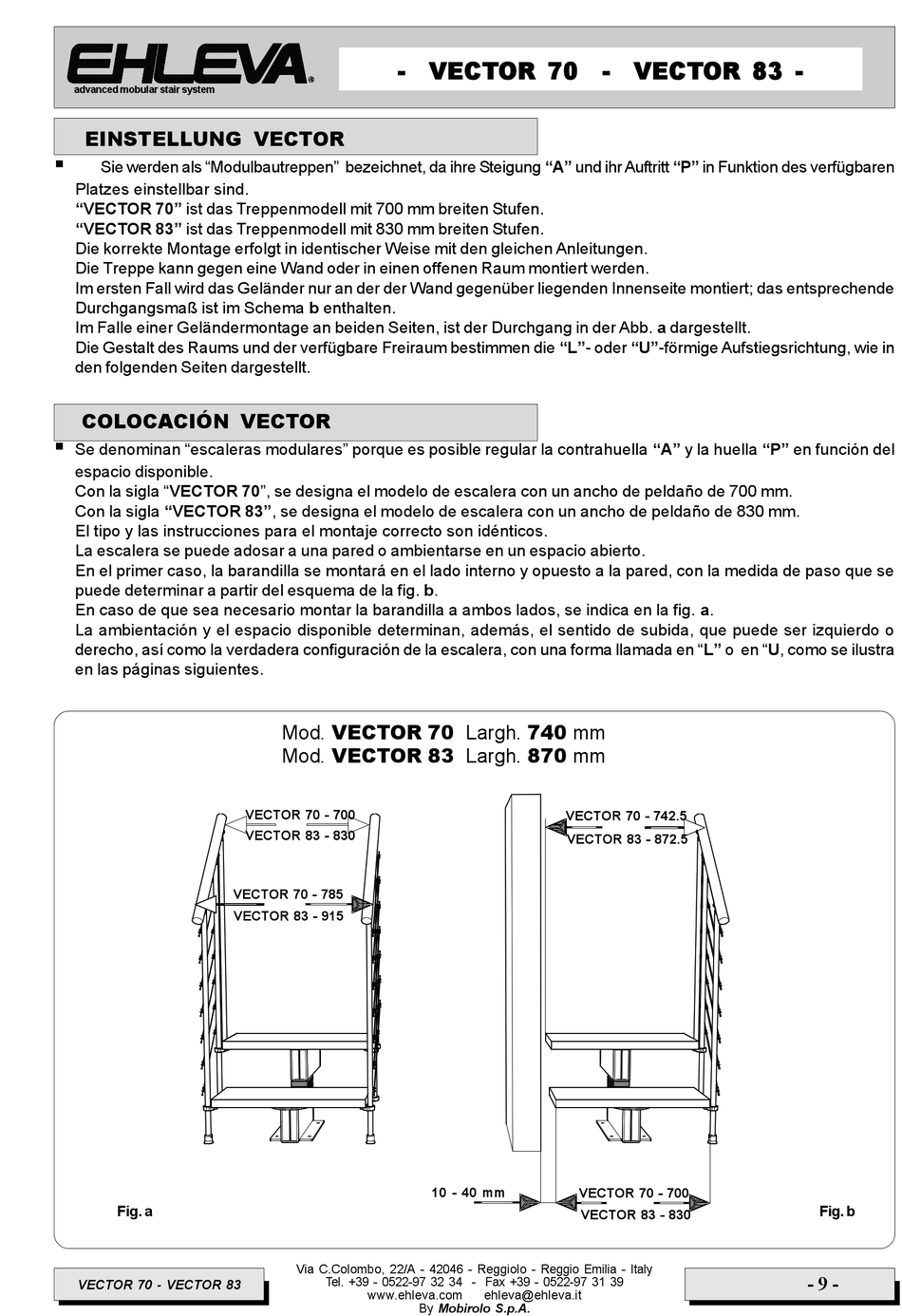

EINSTELLUNG VECTOR

Sie werden als "Modulbautreppen" bezeichnet, da ihre Steigung "A" und ihr Auftritt "P" in Funktion des verfügbaren
Platzes einstellbar sind.
"VECTOR 70" ist das Treppenmodell mit 700 mm breiten Stufen.
"VECTOR 83" ist das Treppenmodell mit 830 mm breiten Stufen.
Die korrekte Montage erfolgt in identischer Weise mit den gleichen Anleitungen.
Die Treppe kann gegen eine Wand oder in einen offenen Raum montiert werden.
Im ersten Fall wird das Geländer nur an der der Wand gegenüber liegenden Innenseite montiert; das entsprechende
Durchgangsmaß ist im Schema b enthalten.
Im Falle einer Geländermontage an beiden Seiten, ist der Durchgang in der Abb. a dargestellt.
Die Gestalt des Raums und der verfügbare Freiraum bestimmen die "L"- oder "U"-förmige Aufstiegsrichtung, wie in
den folgenden Seiten dargestellt.
COLOCACIÓN VECTOR

Se denominan "escaleras modulares" porque es posible regular la contrahuella "A" y la huella "P" en función del
espacio disponible.
Con la sigla "VECTOR 70", se designa el modelo de escalera con un ancho de peldaño de 700 mm.
Con la sigla "VECTOR 83", se designa el modelo de escalera con un ancho de peldaño de 830 mm.
El tipo y las instrucciones para el montaje correcto son idénticos.
La escalera se puede adosar a una pared o ambientarse en un espacio abierto.
En el primer caso, la barandilla se montará en el lado interno y opuesto a la pared, con la medida de paso que se
puede determinar a partir del esquema de la fig. b.
En caso de que sea necesario montar la barandilla a ambos lados, se indica en la fig. a.
La ambientación y el espacio disponible determinan, además, el sentido de subida, que puede ser izquierdo o
derecho, así como la verdadera configuración de la escalera, con una forma llamada en "L" o en "U, como se ilustra
en las páginas siguientes.
Fig. a
VECTOR 70 - VECTOR 83
- VECTOR 70 - VECTOR 83 -
Mod. VECTOR 70 Largh. 740 mm
Mod. VECTOR 83 Largh. 870 mm
VECTOR 70 - 700
VECTOR 83 - 830
VECTOR 70 - 785
VECTOR 83 - 915
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
VECTOR 70 - 742.5
VECTOR 83 - 872.5
10 - 40 mm VECTOR 70 - 700
VECTOR 83 - 830
ehleva@ehleva.it
By Mobirolo S.p.A.
Fig. b
- 9 -
