Sicherungshalter (10 A)

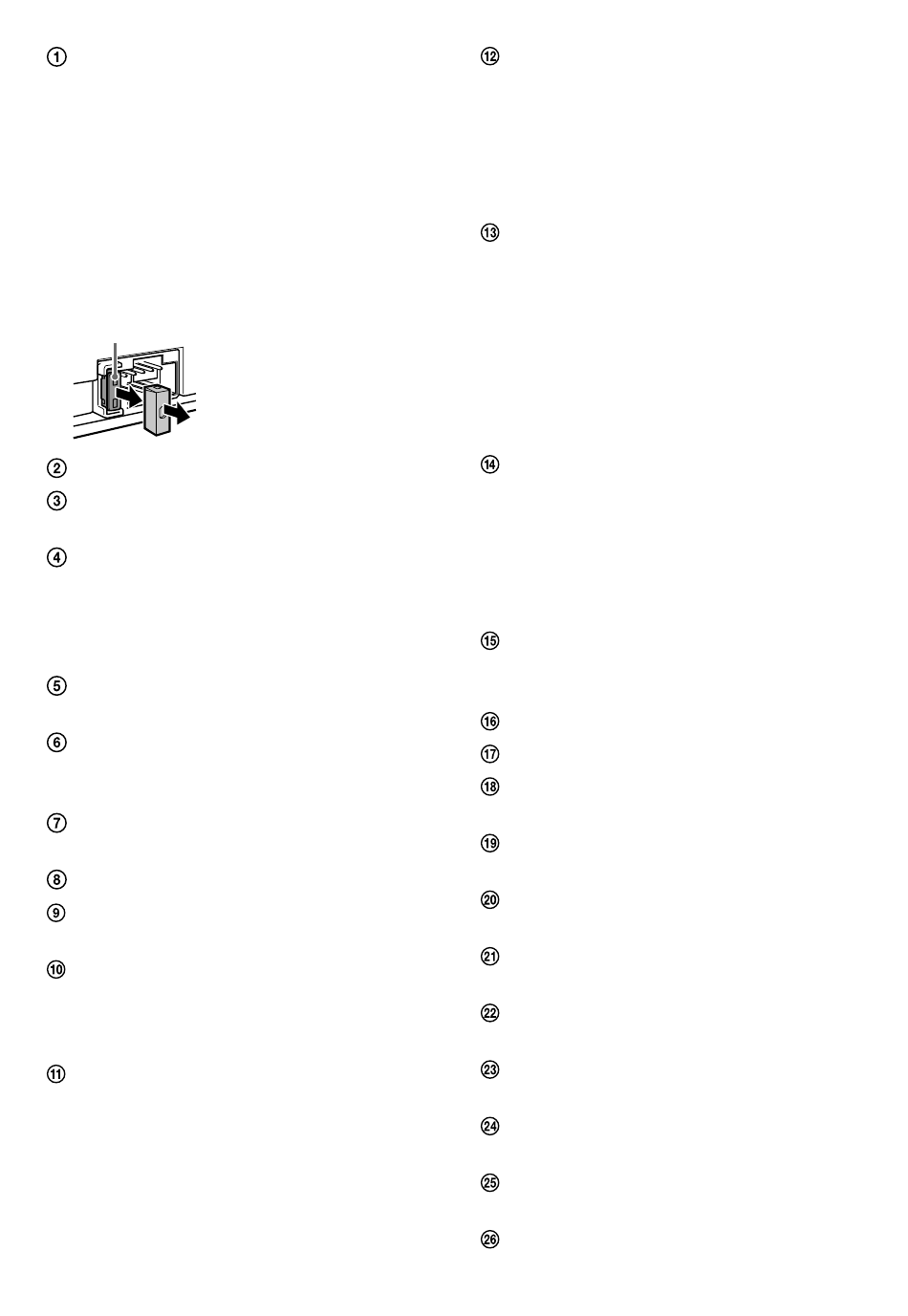

Austausch der Sicherung:
Wenn Sie die Sicherung austauschen, achten Sie
darauf, dass Sie die auf der Originalsicherung
angegebene Stromstärke verwenden. Wenn die
Sicherung durchbrennt, überprüfen Sie den
Stromanschluss und ersetzen Sie die Sicherung.
Wenn die Sicherung nach dem Austausch
wieder durchbrennt, kann eine interne Störung
vorliegen. Wenden Sie sich in diesem Fall bitte
an Ihren Alpine-Händler.
Sicherung (10 A)
Spannungsversorgungsanschluss
MIC-Eingang (nur CDE-205DAB/UTE-204DAB)
An Mikrofon.
Schnittstellenstecker für
Lenkradfernbedienung
An Schnittstellenbox für Lenkradfernbedienung.
Einzelheiten können Sie bei Ihrem Alpine-
Händler in Erfahrung bringen.
Vordere Cinch-Ausgänge
ROT = rechter Kanal; WEISS = linker Kanal.
Hintere Cinch-Ausgänge
(nur CDE-205DAB/UTE-204DAB)
ROT = rechter Kanal; WEISS = linker Kanal.
Cinch (RCA)-Ausgangsbuchsen für
Subwoofer
Antennenbuchse
DAB-Antennenanschluss
An DAB-Antenne (separat erhältlich).
Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem
Ferneinschaltkabel des Verstärkers bzw.
Signalprozessors.
Kabel für geschaltete
Spannungsversorgung (Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme
im Sicherungskasten oder an eine andere nicht
belegte Versorgungsleitung an, die bei
eingeschalteter Zündung bzw. in Position ACC
(+) 12 V liefert.
38
-DE
Massekabel (Schwarz)
Verbinden Sie diese Leitung mit einer Stelle
am Fahrzeugchassis, die sich für die Erdung
eignet. Achten Sie darauf, dass der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie
das Kabel mit der mitgelieferten
Blechschraube gut fest.
Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem
+B-Anschluss der Motorantenne, falls
vorhanden.
• Dieses Kabel darf nur zum Steuern der
Motorantenne des Fahrzeugs verwendet
werden. Verwenden Sie dieses Kabel nicht
zum Einschalten eines Verstärkers, eines
Signalprozessors usw.
Dimmer-Kabel (Orange)
Dieses Kabel kann an das Kabel für die
Beleuchtung der Instrumente im Fahrzeug
angeschlossen werden.
• Dadurch kann die Dimmer-Steuerung im
Fahrzeug auch die Hintergrundbeleuchtung
des Gerätes regulieren.

Batteriezuleitungskabel (Gelb)

Verbinden Sie dieses Kabel mit dem Pluspol
(+) der Fahrzeugbatterie.
ISO-Spannungsversorgungsanschluss
ISO-Stecker (Lautsprecherausgang)
Kabel für linken Hecklautsprecher (+)
(Grün)
Kabel für linken Hecklautsprecher (–)
(Grün/Schwarz)
Kabel für linken Frontlautsprecher (+)
(Weiß)
Kabel für linken Frontlautsprecher (–)
(Weiß/Schwarz)
Kabel für rechten Frontlautsprecher (–)
(Grau/Schwarz)
Kabel für rechten Frontlautsprecher (+)
(Grau)
Kabel für rechten Hecklautsprecher (–)
(Violett/Schwarz)
Kabel für rechten Hecklautsprecher (+)
(Violett)
Cinch (RCA)-Verlängerungskabel
(nicht mitgeliefert)
