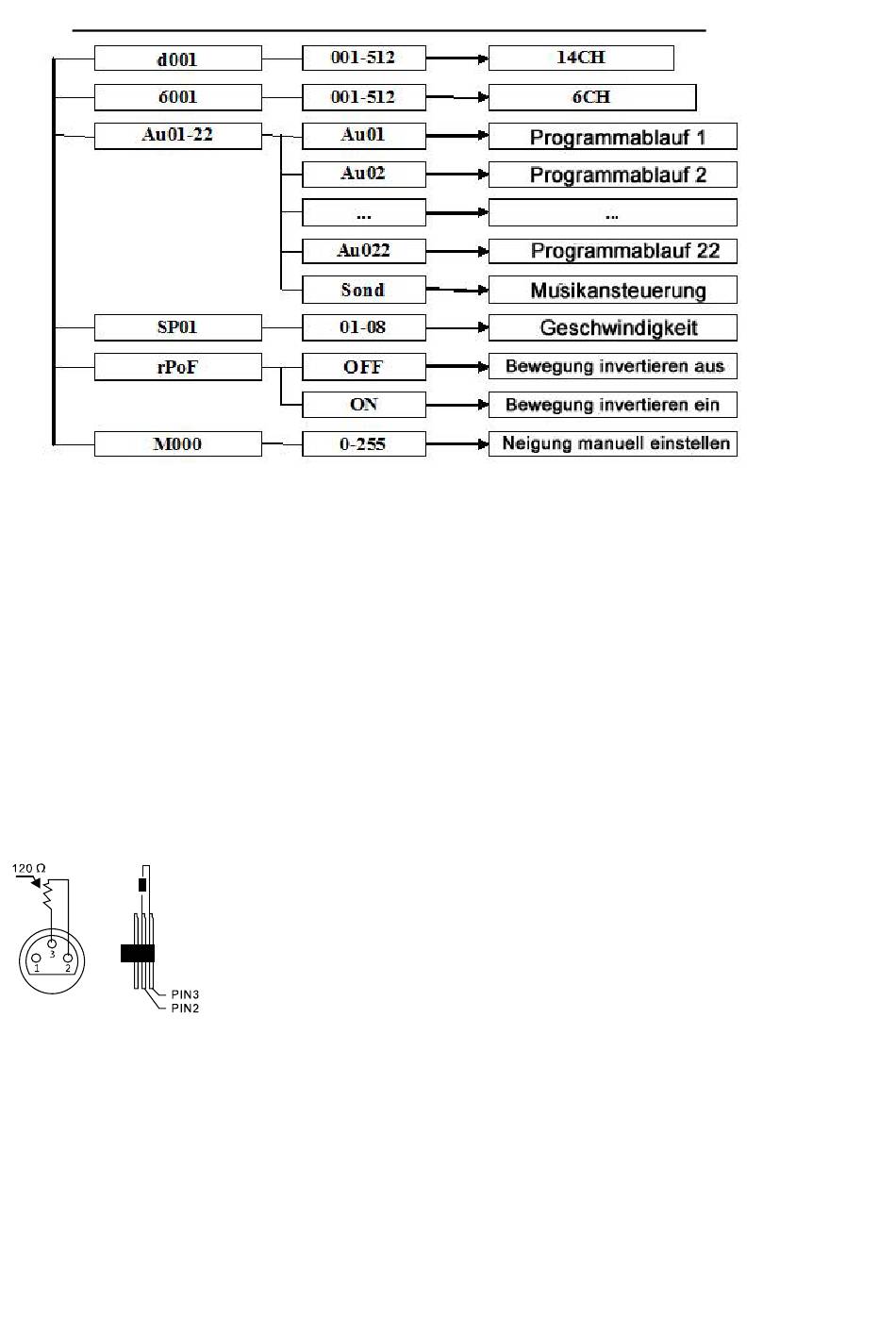

Hauptmenüpunkt:
Untermenü:
Funktion/Einstellung:
Hinweis: Das Display schaltet sich nach einer Weile ab, wenn keine Eingaben mehr erfolgen. Es leuchtet wieder auf,
sobald eine neue Eingabe gemacht wird.
3.2 Verbindungen in der Betriebsart „DMX".
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über
eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um
eine Reihenschaltung zu bilden.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
3.3 Belegung der DMX Kanäle in der Übersicht
:
HINWEIS:
Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit
einem DMX-Controller korrekt bedient und programmiert werden kann.
6
