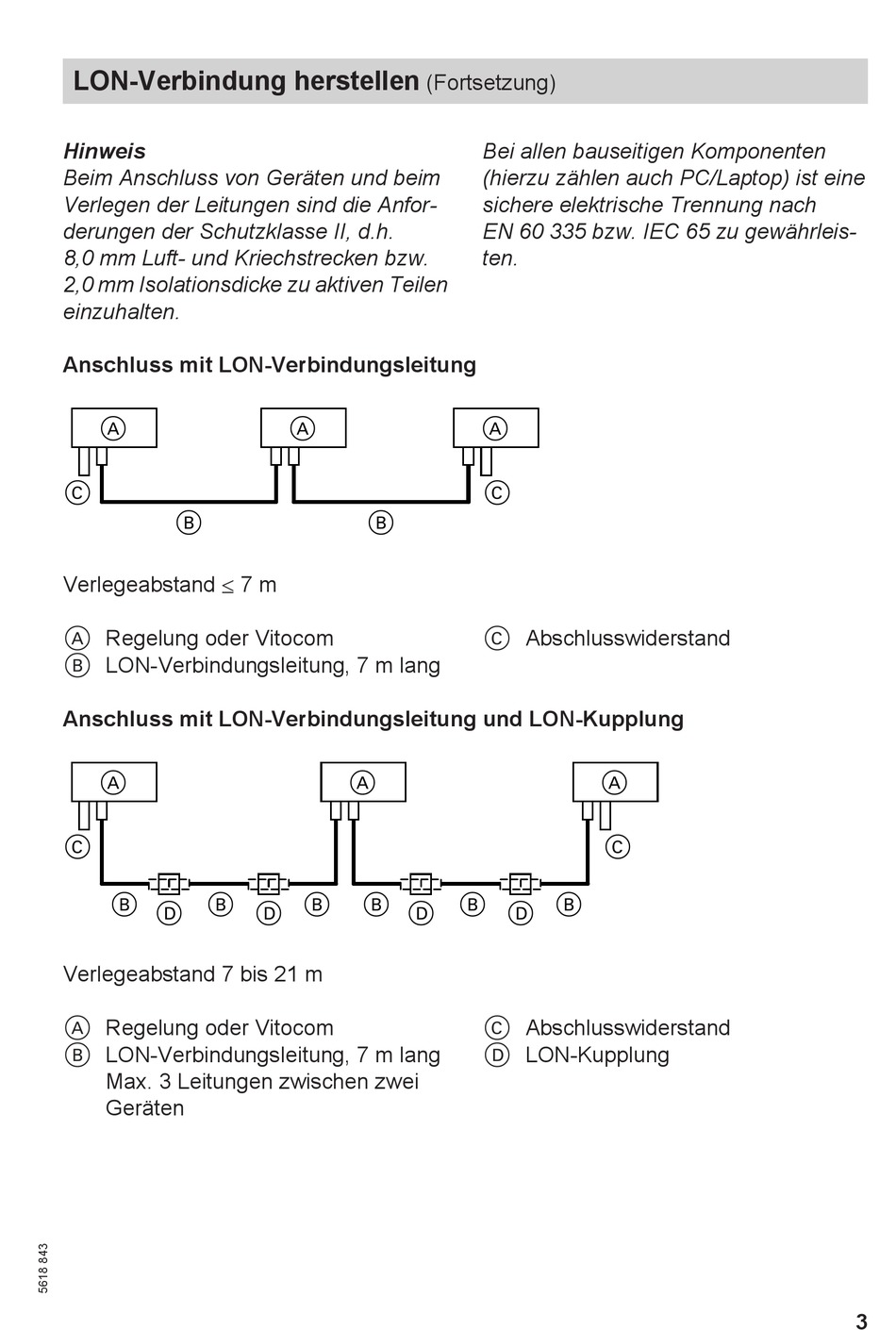

Viessmann LON Montageanleitung Für Die Fachkraft Seite 3

LON-Verbindung herstellen
Hinweis
Beim Anschluss von Geräten und beim
Verlegen der Leitungen sind die Anfor-
derungen der Schutzklasse II, d.h.
8,0 mm Luft- und Kriechstrecken bzw.
2,0 mm Isolationsdicke zu aktiven Teilen
einzuhalten.
Anschluss mit LON-Verbindungsleitung
A
C
B
Verlegeabstand ≤ 7 m
A Regelung oder Vitocom
B LON-Verbindungsleitung, 7 m lang
Anschluss mit LON-Verbindungsleitung und LON-Kupplung
A
C
B D B
Verlegeabstand 7 bis 21 m
A Regelung oder Vitocom
B LON-Verbindungsleitung, 7 m lang
Max. 3 Leitungen zwischen zwei
Geräten
A
B
A
B B D B
D
(Fortsetzung)
Bei allen bauseitigen Komponenten
(hierzu zählen auch PC/Laptop) ist eine
sichere elektrische Trennung nach
EN 60 335 bzw. IEC 65 zu gewährleis-
ten.
A
C
C Abschlusswiderstand
B
D
C Abschlusswiderstand
D LON-Kupplung
A
C
