Montageanleitung
für die Fachkraft

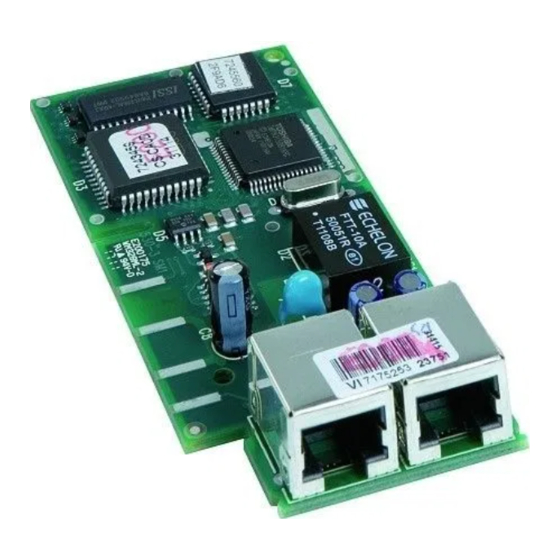

Kommunikationsmodul LON
Best.−Nr. 7172 173 (7165 199) und 7172 174 (7141 884)
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instand−
setzung müssen von autorisierten
Fachkräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z. B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wieder−
einschalten sichern.
Verwendung
H Best. Nr. 7172 173 für:
Vitotronic 100, Typ GC1
Vitotronic 200, Typ GW1
Vitotronic 300, Typ GW2
Vitotronic 050
H Best. Nr. 7172 174 für:
Vitotronic 333, Typ MW1
5851 390
8/2002
Bei Brennstoff Gas den Gasabsperr−
hahn schließen und gegen ungewolltes
Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch müssen die passenden
Original Einzelteile von Viessmann
oder gleichwertige, von Viessmann
freigegebene Einzelteile verwendet
werden.
¨ Sicherheitshinweis!
Bei Handhabung der Leiterplatten
darf über die Bauteile keine statische
Entladung stattfinden.
Berührung der Leiterplatten mit blo
ßen Händen vermeiden.
Werbung
Verwandte Anleitungen für Viessmann LON
Inhaltszusammenfassung für Viessmann LON
- Seite 1 Funktion sind unzulässig. Bei Arbeiten an Gerät/Heizungsanlage Bei Austausch müssen die passenden diese spannungsfrei schalten (z. B. an Original Einzelteile von Viessmann der separaten Sicherung oder einem oder gleichwertige, von Viessmann Hauptschalter) und gegen Wieder− freigegebene Einzelteile verwendet einschalten sichern.
- Seite 2 Montage Vitotronic 050, Typ HK1W, HK3W und Vitotronic 100, 200, 300 und 333 Vitotronic 050, Typ HK1M 1. Regelung öffnen. 4. Inbetriebnahme durchführen. 2. Kommunikationsmodul einstecken. Montage und Service− anleitung der jeweiligen 3. Steckverbindung herstellen (siehe Regelung Seite 3 und 4).
- Seite 3 Verbindung herstellen Das Viessmann LON−System ist für die BUS−Topologie Linie" mit beidseiti gem Abschlusswiderstand ausgelegt. Anschluss mit Viessmann LON Verbindungsleitung A Regelung oder Vitocom B LON Verbindungsleitung C Abschlusswiderstand Anschluss mit H Viessmann LON Verbindungsleitung und H Viessmann LON Kupplung...
- Seite 4 Anschlussdosen und Adern sind vertauschbar. Verbindungsleitungen E Viessmann Anschlussdose, Die Anforderungen für die Leitun Best.−Nr. 7171 784 gen und den Betrieb der LON− F Verbindungsleitung (bauseits) Schnittstelle FTT−10A (siehe Leitungstypen: www.echelon.com) sind einzu− H J−Y(St)Y 2 x 2 x 0,8 mm halten.
