Montage- und Bedienungsanleitung
für die Fachkraft
Kommunikationsmodul K3000

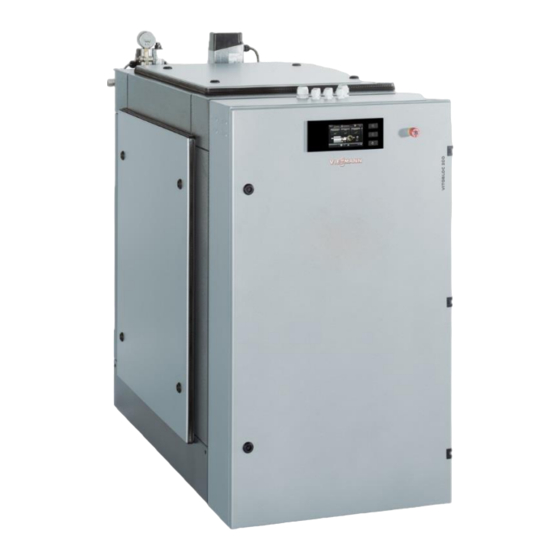

BHKW-Zubehör für VITOBLOC 200
EM-5/13
(Best.-Nr. 7459 188 Z-Nr. Z011247)
EM-6/15
(Best.-Nr. 7538 893 Z-Nr. Z012963)
EM-9/20
(Best.-Nr. 7538 895 Z-Nr. Z012964)
EM-20/39 R1 (Best.-Nr. 7519 058 Z-Nr. Z011998)
EM-20/39 R2 (Best.-Nr. 7538 897 Z-Nr. Z011998)
01/2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann K3000

  • Seite 1 Montage- und Bedienungsanleitung für die Fachkraft Kommunikationsmodul K3000 BHKW-Zubehör für VITOBLOC 200 EM-5/13 (Best.-Nr. 7459 188 Z-Nr. Z011247) EM-6/15 (Best.-Nr. 7538 893 Z-Nr. Z012963) EM-9/20 (Best.-Nr. 7538 895 Z-Nr. Z012964) EM-20/39 R1 (Best.-Nr. 7519 058 Z-Nr. Z011998) EM-20/39 R2 (Best.-Nr. 7538 897 Z-Nr. Z011998)
  • Seite 2: Inhaltsverzeichnis

    5.2 Bedienung EM-6/15, EM-9/20 und EM-20/39 R2 ......11 5.3 Modbus .................... 12 5.4 Sensorbelegung nach BHKW Typ ........... 18 Inbetriebnahme ........................ 19 Wartung ........................ 19 ........................ 19 Entsorgung ........................ 19 Fehler BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 3: Sicherheitshinweise

    Der Betreiber hat dafür zu sorgen, dass alle Inspektions- und Montagearbeiten Wartungs-, Inspektions- von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, welches und Montagearbeiten sich mit Hilfe der Betriebsanleitung über das Kommunikationsmodul K3000 in- formiert hat. Grundsätzlich sind Arbeiten an dem Kommunikationsmodul K3000 nur im Still- stand und spannungsfreien Zustand durchzuführen.
  • Seite 4: Funktionsbeschreibung

    Das Kommunikationsmodul K3000 stellt die über CAN-Bus ausgelesenen Daten eines Vitobloc 200 BHKWs auf Modbus TCP und Modbus RTU bereit. Dabei kann die Modbus RTU-Schnittstelle wahlweise mit RS 232 oder RS 485 betrie- ben werden. BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 5: Ausführung

    USB und SD Schnittstelle schließlich für interne Zwecke genutzt Lieferung von losem  K3000 Modul komplett anschlussfertig mit Verbindungskabel zur BHKW-CPU Zubehör Die benötigte Verkabelung zwischen Kommunikationsmodul und Gebäudeleittechnik erfolgt bauseits. VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 6: Montage

    Die Ethernet Schnittstelle (RJ-45 Buchse) ist unter der abnehmbaren Klappe des Ethernet Schnittstelle Moduls zu finden. Zum Anschluss kann ein handelsübliches Ethernet Kabel verwendet werden (4x2 Twisted-Pair-Kupferkabel Kategorie 5 – Leitungslänge max. 100 m). BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 7 3. Kabel durch die Kabelkanäle zur Modulsteuerung führen 4. Anschlusskabel an Modul- steuerung Stecker ST44 an- schließen 5. Kabelkanäle schließen Abb. 2 Anschluss an Modul-Steuerung (Stecker 44) Anschlussplan K3000 Abb. 3 Anschlussplan Kommunikationsmodul K3000 VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 8 EM-6/15, EM-9/20 und 2. Stecker des Anschlusskabels herausnehmen EM-20/39 R2 3. Mittleren blauen Stecker an Modul K3000 anschließen. Sollte nur noch der letzte Stecker frei sein, muss beim Modul K3000 der Dip-Schalter auf Stellung 2 geschaltet werden. (Stellung 2 = Abschlusswiderstand) Abb.
  • Seite 9: Bedienung

    Taste 4 drücken Folgende Parameter können eingestellt werden: Werte einstellen Kommunikationsschittstelle Boudrate für RS232 u. RS485 MOD-Bus Teilnehmer-Nr. Folgende Netzwerkeinstellungen kön- nen eingestellt weren:  IP-Adresse  Maske  Gateway VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 10 0.0.0.0 – 255.255.255.255 IP-Adresse Einstellung der IP-Adresse für Modbus-TCP 0.0.0.0 – 255.255.255.255 Subnet Mask Einstellung der Subnet Mask für Modbus-TCP 0.0.0.0 – 255.255.255.255 Gateway Einstellung des Gateways für Modbus-TCP Tab. 1 Einstellungen BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 11: Bedienung Em-6/15, Em-9/20 Und Em-20/39 R2

    ● IP-Adresse ● Subnetmaske ● IP-Adresse des Gateways Die Eingabe bzw. Auswahlmöglichkeit der Einstel- lungen für die Netzwerk-Einbindung erfolgt mittels Zahlenfeldern und vorgegebenen Möglichkeiten über Richtungstasten. Bedienbilder K 3000 Abb. 1 VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 12: Modbus

    16 Bit Jeder Störung ist ein Bit zugeordnet (s.u.) Störmelde-Bits 5 16 Bit Jeder Störung ist ein Bit zugeordnet (s.u.) Störmelde-Bits 6 16 Bit Jeder Störung ist ein Bit zugeordnet (s.u.) BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 13 PT100 / 5* °C PT100 / 6* °C Batteriespannung Öldruck Lambdawert Noch nicht verfügbar Reserve Reserve Reserve Reserve Drehzahl U/min Temperatur Regler °C Temperatur Freigabe °C Netzspannung L1 Netzspannung L2 Netzspannung L3 VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 14 Generatorfrequenz Reserve Reserve CosPhi Reserve Reserve Abhängig vom Modultyp sind die Temperaturen für NiCrNi und PT 100 unterschiedlich belegt. (siehe Kapitel „Sensorbelegung nach BHKW Typ“) Tab. 2 Aufbau der Datenblöcke BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 15 8 Bit Integer mit Vorzeichen 16 Bit Integer mit Vorzeichen 32 Bit Integer mit Vorzeichen 64 Bit Integer mit Vorzeichen 32 Bit Gleitkommazahl (Single-precision 32-Bit nach IEEE 754) Alle Werte sind im „Intel-Format“ (Little-Endian). VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 16 Drehzahl < 1200 Upm Zuschaltung gestört Synchronisierung gestört Drehzahl < 50 / Pick-Up Ölstand max. Temperatur Pt100_2 max. Temperatur Pt100_3 max. Leistung max. Rückleistung Leistungsregler gestört Lambdaregler gestört Generatorschütz gestört BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 17 Generator Überstrom Generator Schieflast Dichttest gestört Netzschutz gestört Sensoren gestört Abgastemperatur A max Abgastemperatur A min Abgastemperatur B max Abgastemperatur B min Abgastemperatur C max Abgastemperatur C min Abgastemperatur D max VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 18: Sensorbelegung Nach Bhkw Typ

    - - - - - - - - - - - - - - PT 100 / 6 - - - - - - - - - - - - - - Tab. 4 Übersicht Sensorbelegung BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000• VITOBLOC 200...
  • Seite 19: Wartung

    2012/96/EG entsorgt werden. Benutzen Sie die öffentlichen oder privaten Ent- sorgungsgesellschaften. Dieses Produkt wurde nach EU-Richtlinie 2011/65/EU gestaltet. Fehler Fehler: möglicher Lösungsansatz:  Softwarestand auf CPU prüfen, K3000 wird nicht erkannt evtl. nicht kompatibel VITOBLOC 200 BHKW-Zubehör • Montage- und Bedienungsanleitung • Kommunikationsmodul K3000...
  • Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
