Montageanleitung
für die Fachkraft

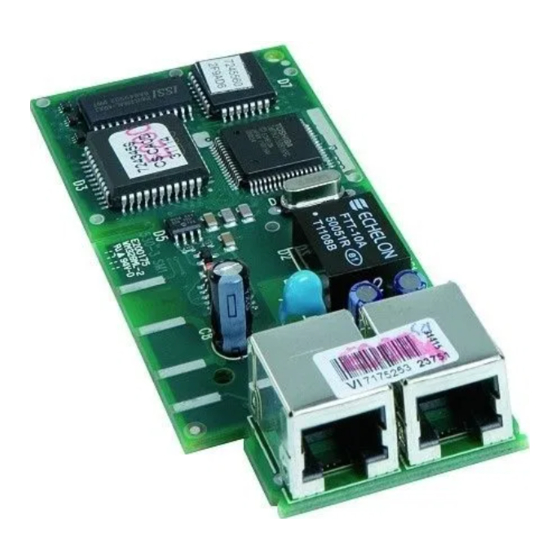

Kommunikationsmodul LON
Best.−Nr. 7172 173, 7172 174 und 7179 113
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instand
setzung müssen von autorisierten
Fachkräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z. B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wieder
einschalten sichern.
Verwendung
H Best. Nr. 7172 173 für
Vitotronic 100, Typ GC1
Vitotronic 200, Typ GW1
Vitotronic 300, Typ GW2
Vitotronic 050, Typ HK1M,
HK1W und HK3W
5851 548
5/2004
Bei Brennstoff Gas den Gasabsperr
hahn schließen und gegen ungewolltes
Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch müssen die passenden
Original Einzelteile von Viessmann
oder gleichwertige, von Viessmann
freigegebene Einzelteile verwendet
werden.
¨ Sicherheitshinweis!
Bei Handhabung der Leiterplatten
darf über die Bauteile keine statische
Entladung stattfinden.
Berührung der Leiterplatten mit
bloßen Händen vermeiden.
H Best. Nr. 7172 174 für
Vitotronic 333, Typ MW1 und
MW2
H Best. Nr. 7179 113 für
Vitotronic 200, Typ HO1
Nach Montage entsorgen!
