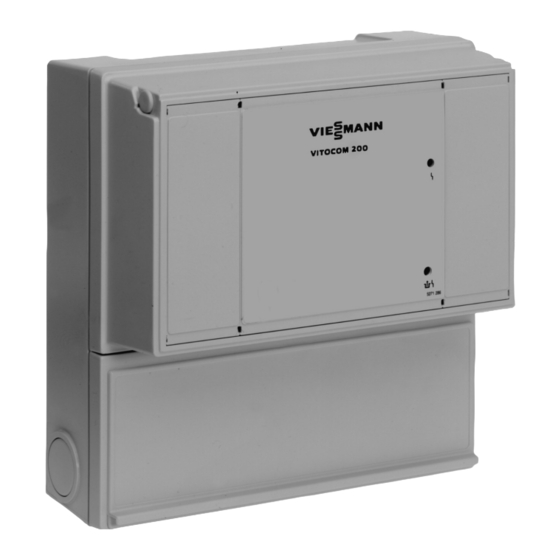

- Seite 1 Montage und Inbetriebnahme für die Fachkraft Vitocom 200 Typ LON Viessmann Kommunikations Schnittstelle Best. Nr. 7143 478 VITOCOM 200 5851 181 9/2001 Ablagehinweis: Servicemappe oder separat aufbewahren...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten am Gerät ¨ Sicherheitshinweis! Die einschlägigen Sicherheitsbestim Montage, Erstinbetriebnahme, War Dieses Signalwort kennzeichnet in mungen der DIN, DIN EN, DVGW, tung und Reparaturen müssen von dieser Anleitung Informationen, TRF und VDE sind einzuhalten. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ................Montage Funktionsübersicht . -
Seite 4: Funktionsübersicht
G Viessmann 2 Draht BUS B PC mit Visualisierungssoftware H Vitotronic 300, Typ KW3 C Datenschnittstelle NSI Vitodens 100, 200, 300 D Bauseitige Anschlussleitung Vitopend 200 oder LON BUS Dekamatik System Anschluss nur möglich mit Erweiterungsmodul Viessmann 2 Draht BUS. -
Seite 5: Montage
Montage Anbau der Vitocom 200 1. Zwei Blechschrauben B 3,9 x 13 von hinten in die Vitocom 200 so weit einschrauben, dass später die Montageplatte noch untergescho ben werden kann. 2. Montageplatte mit drei Schrauben an der Wand befestigen. 3. Zwei Blechschrauben B 3,9 x 13 in untere Löcher der Montageplatte bis auf ca. -
Seite 6: Übersicht Der Elektrischen Anschlüsse
Elektrische Anschlüsse Übersicht der elektrischen Anschlüsse X9.6/ X9.5/ X2.3/L1/BN X2.1/N/BU A LON-Leiterplatte D Viessmann 2 Draht BUS Farbkennzeichnung nach DIN/IEC 757 B Zugentlastung E Netzanschluss, 230 V~ 50 Hz BN braun C Anschlussklemmen X9.5 und (Anschlussleitung mit Euro BU blau X9.6 für LON Anschlussleitung... -
Seite 7: Anschluss An Das Lon System
H BTR, Artikel E DAT 200 8(8) AP Cat. 6 Die Anforderungen für die Leitungen und den Betrieb der LON Schnittstelle FTT 10 A (siehe www.echolon.com) sind einzuhalten. Für weitere Informationen siehe Viessmann LON Handbuch A Anschlussklemmen X9.5 und Anschluss an Klemmen X9.5 und X9.6 für LON Anschlussleitung... - Seite 8 Vitocom 200 Anschlussleitungen und bauseitiger Leitung (handelsübliche Telefon oder Datenleitungen, 4 adrig, ver drillt und abgeschirmt). In diesem Fall ist die beiliegende Ver bindungsleitung (Viessmann 2 Draht BUS) nicht erforderlich. ¨ Sicherheitshinweis! Adern nicht vertauschen. 1000 A Anschlussleitung ca. 0,8 m, Best.
-
Seite 9: Vitotronic 300 Und Dekamatik Anschließen
Vitodens 100, 200, 300 und Vitopend 200 mit Regelung für witterungsgeführten Betrieb anschließen 1. Steckverbinder X5 in der Anschlussbox der Anschlusslei tung (Best.-Nr. 7450 061) wie in Abb. dargestellt anschließen. 2. Leitung zugentlasten. Montageanleitung Erweiterungsmodul Viessmann 2-Draht-BUS A zur Vitocom 200 B Anschlussleitung (Best.-Nr. 7450 061) C zum Vitodens bzw. Vitopend... -
Seite 10: Netzanschluss
Elektrische Anschlüsse Netzanschluss Für den Netzanschluss der Vitocom 200 stehen verschiedene Anschlussva rianten zur Verfügung. Diese Anschlussvarianten wirken sich speziell auf das Verhalten der Vitocom 200 bei Netzspannungsausfall, beim Ausschalten der Heizungsanlage oder beim Ausschalten der Vitocom 200 aus. Die Anschlussvariante muss abhängig von der Heizungsanlage und der gewünschten Überwachungsfunktion gewählt werden. -
Seite 11: Vitocom 200 Unabhängig Vom Hauptschalter Anschließen
Elektrische Anschlüsse Netzanschluss (Fortsetzung) Vitocom 200 unabhängig vom Hauptschalter anschließen Betriebsverhalten Die Vitocom 200 überwacht die Heizungsanlage und meldet Fehler auto- matisch weiter. Beim Abschalten der Heizungsanlage durch den Hauptschalter bleibt die Vitocom 200 in Betrieb. Daten von der Regelung werden nicht mehr über- tragen. -
Seite 12: Vitocom 200 Konfigurieren
Inbetriebnahme Vitocom 200 konfigurieren Zum Konfigurieren der Vitocom 200 werden benötigt: H Laptop PC mit einer seriellen Schnittstelle H Inbetriebnahmesoftware (CD ROM, Lieferumfang Vitocom 200) H Verbindungsleitung mit Sub D Stecker, 9 polig, 2,0 m lang (Lieferumfang Vitocom 200) Mindestausstattung des Laptop PC: H CPU: ab Pentium 133 MHz H Arbeitsspeicher: y 64 MB H Festplatte: y 600 MB frei... -
Seite 13: Konfiguration Durchführen
Alle weiteren Funktionen unter Datei entsprechen den bekannten Windows Funktionen. 3. Unter Bearbeiten/Konfigurieren Heizungsregler die einzelnen Teilnehmer des Viessmann 2 Draht BUS und die Datenpunkte, die in das LON System eingespeist werden sollen, definieren. HVAdress: Nr. vom Drehschalter der Elektronikleiterplatte Viessmann 2 Draht BUS hier einstellen (z. - Seite 14 Inbetriebnahme Vitocom 200 konfigurieren 4. In Bearbeiten/Konfigurieren LON kann für alle ausgewählten Daten punkte die minimale bzw. maximale Sendehäufigkeit (MinSendTime/ MaxSendTime) verändert werden (falls erforderlich). Außerdem beinhaltet die Dialogbox LON spezifische Angaben zum ausgewählten Datenpunkt. 5. Mit Bearbeiten/XIF exportieren bildet sich aus der geöffneten Datei die XIF Datei für das LON System.
-
Seite 15: Besondere Funktionen Des Konfigurationsprogramms
Inbetriebnahme Vitocom 200 konfigurieren Besondere Funktionen des Konfigurationsprogramms Funktionen/Firmware ID Bei Störungen kann mit dieser Funktion der Softwarestand aus der Vitocom 200 ausgelesen werden. Funktionen/Firmware laden Mit dieser Funktion können Sie eine neue Software auf die Vitocom 200 laden. Funktionen/Parametrierung aktivieren Reset Bootmode: Diese Funktion schaltet die Vitocom 200 in den Programmiermodus um. -
Seite 16: Verbindung Zur Regelung
Inbetriebnahme/Anhang Verbindung zur Regelung (Viessmann 2-Draht-BUS) prüfen Ist die Vitocom 200 konfiguriert, Montage bzw. Serviceanlei sollte eine Funktionsprüfung des tung der entsprechenden gesamten Systems über die Kurzab Regelung frage (Anzahl der Teilnehmer am Viessmann 2 Draht BUS um 1 erhöht) durchgeführt werden.
