___________Bedienungsanleitung NORAX3D Zähler
•

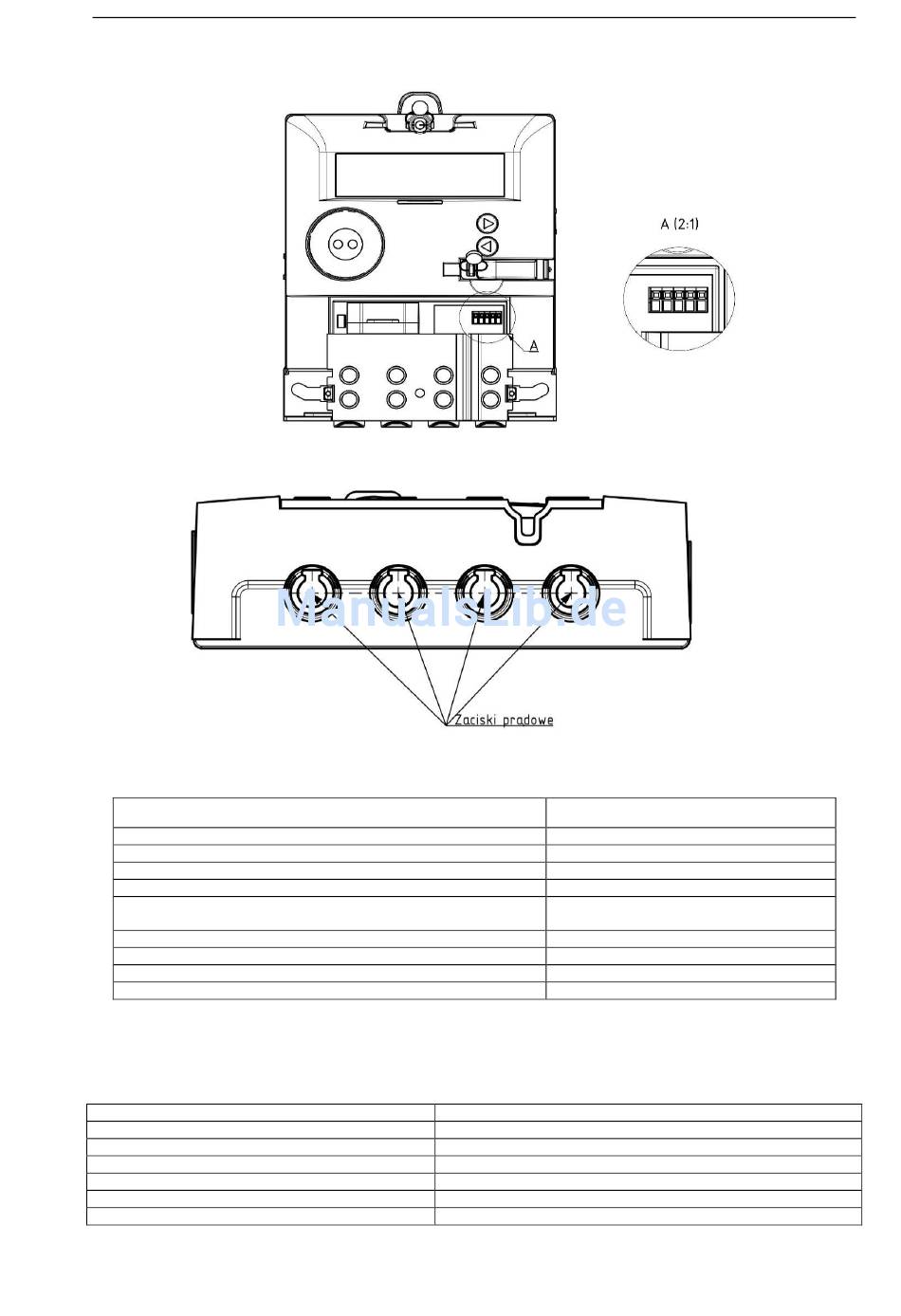

Signalleiste 3 Pin- mit
Selbstklemmen
Strombahnen
Typ der Klemmen
Werkstoff und Abdeckung
Größe der Schraube
Typ und Größe des Montagewerkzeuges
Mindestquerschnitt der Drahtleitung /der Kupferlitze
Max. Querschnitt der Drahtleitung
Max. Querschnitt der Kupferlitze
Länge der isolierten Leitung
Max. Anzugsmoment
Durchmesser der Anschlussbohrungen im Klemmkasten
Technische Parameter der Signalleiste
Leistengröße
Klemmentyp
Typ und Größe des Montagewerkzeuges
Min. Durchmesser der Signalleitungen
Max. Durchmesser der Signalleitungen
Länge der isolierten Leitung
Länge des isolierten Endstückes der Leitung
- APATOR S.A. ________________
Käfigschraubenklemme
Aus Stahl, galvanisch verzinkt
M6 x 16
Schraubenzieher PZ2
2,5 mm 2
2
35 mm
16 mm 2
30-40 mm
3 Nm
ø 9 mm
3 -Pin
Federklemmen
Schraubenzieher, Bolzen 2,5 x 0,5 (Breite x Stärke der Schneide)
0,2 mm 2
1,5 mm 2
5-6 mm
9-10 mm
Seite 29/31
