___________Bedienungsanleitung NORAX3D Zähler

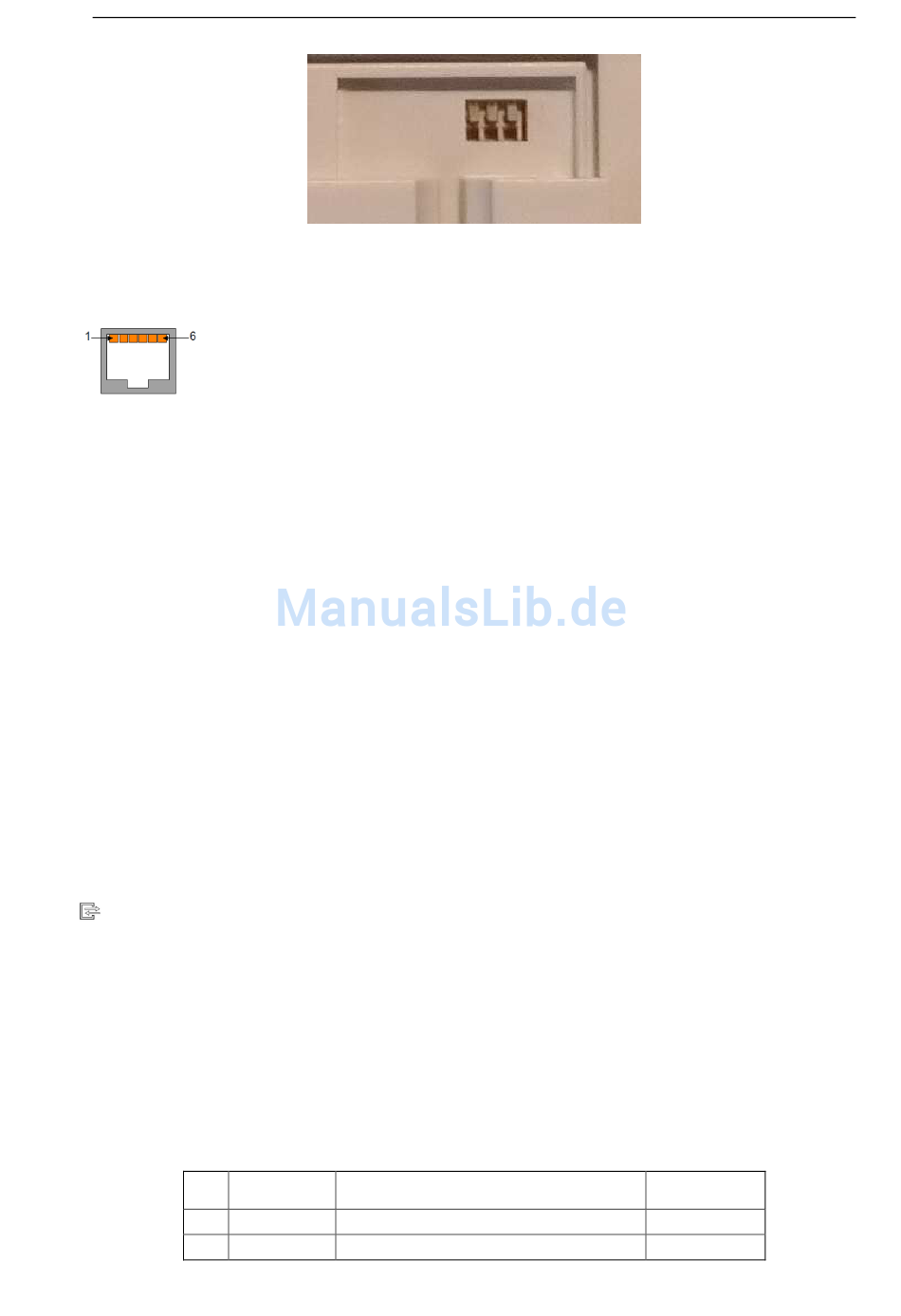

Der Adapter bildet eine Erweiterung der Zähler-Schnittstelle und ermöglicht die Kommunikation mit
SMGW. Am Adapter gibt es zwei LMN-Ports (1 und 2). Beschreibung vom Anschluss des LMN-Portes,
Port versorgt aus dem SMGW oder aus dem externen Netzteil
Steckdosentyp: RJ12 6p/6c.
Maximaler Strom 1 A.
Maximale Spannung 40 V
Portgeschwindigkeit 921,6 kbit/s.
Protokoll: HDLC + COSEM + SML + TLS.
Die Kommunikation am Port erfolgt in zwei Richtungen und wird zum Ablesen der metrologischen Daten
Parametrisierung des Zählers und Anschluss des SMGW verwendet.
Port bleibt nicht angeschlossen bis die Kommunikation durch das Symbol auf
LCD signalisiert wird.
An der Schnittstelle wurde folgende Kommunikationsebenen implementiert:
HDLC - gem. ISO/IEC 13239.
COSEM/OBIS - gem. IEC 62056-61, IEC 62056-62.
SML 1.05
TLS 1.2 - gem. RFC 5246.
Verschlüsselungsparameter bei TLS: ECC-255, AES-128 SHA-256.
Zählerparameter, die am LMN-Port zugänglich sind
Nr.
1
2
1 - RS-485-Schnittstelle mit dem Potential -
2 - +12 V -Versorgung- von außen angeschlossen
3 - GND
4 -reserviert
5 -reserviert
6 - RS-485-Schnittstelle mit dem
Potential+
OBIS
Hex
Dec
01 00 5E 31 00 01
Angaben zur Zeit-Sekundenindex ab der ersten Zählerinbetriebnahme
1.0.94.49.0.1
01 00 5E 31 01 02 Zugang über Herstellerdaten an der INFO-Schnittstelle-erweiterte
1.0.94.49.1.2
- APATOR S.A. ________________
27 28
A B GND
Beschreibung
Daten
Zugangstyp
Ablesen
Ablesen /Speichern
