___________Bedienungsanleitung NORAX3D Zähler
Wenn das Register nicht angezeigt werden kann (keine aktuellen Daten) wird das durch das Symbol -.-
signalisiert. Man muss berücksichtigen, dass die Daten für 24 Stunden gespeichert werden. Die ersten
Tageswerte erscheinen auf dem LCD im Rahmen der historischen Werte nach dem Ablauf eines Tages, der
erste Wochenwert nach dem Ablauf einer Woche etc. Die Zeit wird nur bei der aktiven Stromversorgung
ablaufen.
3.4.

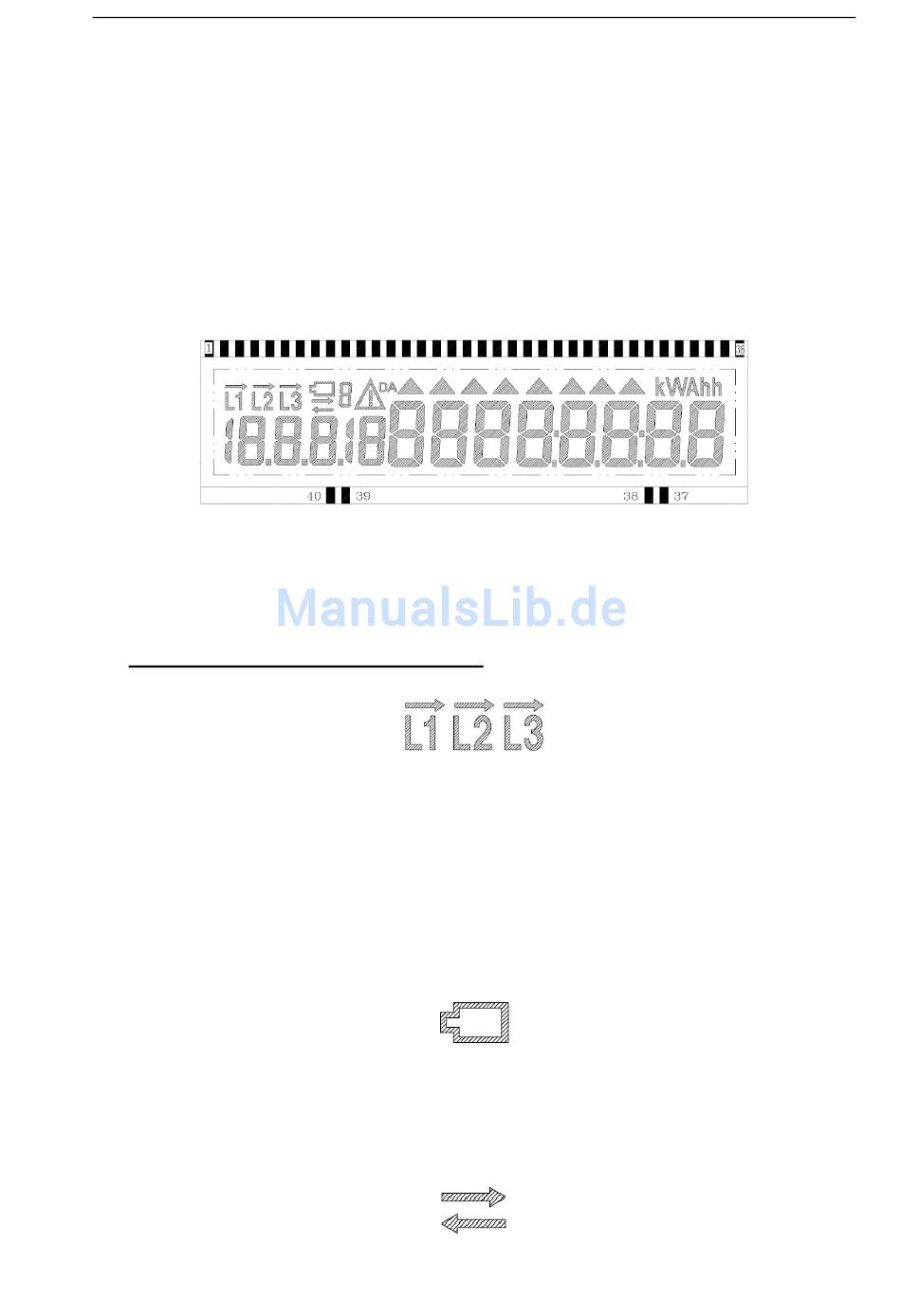

LCD-Display

Das Ergebnisfeld umfasst 6 Ziffern. Alle Daten verfügen über OBIS-Code auf der linken Seite oder
P-Symbol für momentane Leistung (falls vorhanden).
Die Anzeigen und Menübeschreibung werden im Datenfeld ohne OBIS-Code angezeigt.
Beschreibung der einzelnen Displayteile
Signalisierung der vorhandenen Phasenspannung. Fehlt die Spannung an allen Phasen, verdunkelt
das LCD-Display.
Pfeile zur Signalisierung
-Eingeschaltet- Strom über Anlaufstrom (A+).
-Pulsierender Pfeil- Strom über Anlaufstrom (A-).
- Pfeil erloschen - Strom unterhalb des Anlaufstromes
Akkusymbol. Vorhandenes Symbol signalisiert die Senkung der Innenspannung der Batterien der
RTC-Uhr im Zähler unterhalb des Wertes von 2.45 V. Dabei leuchtet auch „Err"-Symbol auf. Batterie ist eine
Option – falls keine Batterie vorhanden dann wird das Symbol nicht angezeigt.
