___________Bedienungsanleitung NORAX3D Zähler
Kommunikationssymbol an der LMN-Schnittstelle Bedeutungen:
Das
Dunkel: keine Kommunikation
-
Pulsieren mit der Frequenz 0,5 s ON und 0,5 s OFF- Verbindung an der SML-Ebene.
-
Pulsieren mit der Frequenz 2 s ON und 1 s OFF- Verbindung auf der HDLC-Ebene ohne TLS.
-
Eingeschaltet- Verbindung mit SMGW auf der HDLC-Ebene nach TLS. Verschlüsselte Verbindung
-

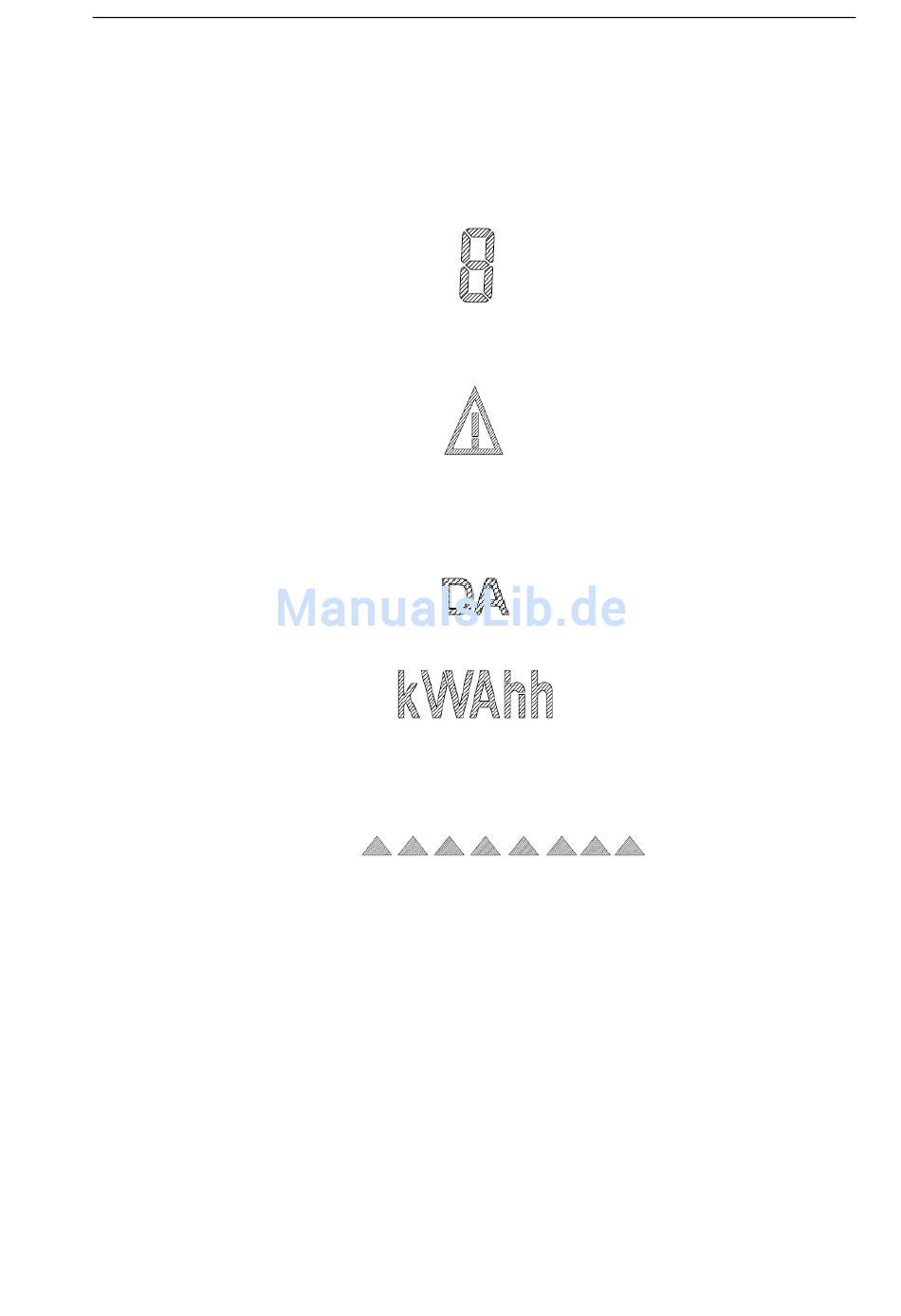

Symbol der aktiven Tarifzone:
1- Zone 1 -A
Fehlerzeichen. Es muss beim Kundenservice gemeldet werden – jedoch zuerst muss vergewissert
werden, dass der Fehler von Sensor- Klemmendeckel oder Sensor externes Magnetfeld nicht hervorruft
wurde; in beiden Fällen kann der Fehler mittels plombierter Taste bestätigt werden.
Ikone der Archivdaten. Eingeschaltet bei der Anzeige der historischen Werte.
Aus Kombination dieser Ikonen entsteht eine Einheit, die zu der angezeigten Größe passt z.B.
"kWh", "kVAr", "W", "A" oder "V". Bei der Anzeige der Winkel – oder Frequenzwerte wird keine ME
angegeben.
Die Dreieck-Symbole weisen auf entsprechende Aufschriften am Gehäuse des Zählers auf. Sie leuchten
einzeln oder gruppenweise auf, abhängig vom aktuellen Zustand der angezeigten Funktionen.
Die Bedeutung der Symbole auf Seite der DA-Ikone- von links nach rechts
A- eingeschaltetes Symbol bedeutet die Messung in die Richtung der Abgabe Erfassung im Register
2.8.0. Momentane negative Leistung.
A+ eingeschaltetes Symbol bedeutet die Messung in die Richtung der Aufnahme. Erfassung im
Register 1.8.0. Momentane positive Leistung
INFO – eingeschaltetes Symbol signalisiert die vorhandene, aktive Kommunikation am INFO-Port.
Zähler übersendet Telegramme.
- APATOR S.A. ________________
Seite 16/31
