Viessmann Divicon Montageanleitung Für Die Fachkraft
Heizkreis-verteilung
für vitogas 200-f bis 60 kw, vitola und vitorond 100 bis 33 kw
Vorschau ausblenden
Andere Handbücher für Divicon:
- Montageanleitung für die fachkraft (40 Seiten) ,
- Montageanleitung (36 Seiten) ,
- Montageanleitung für die fachkraft (32 Seiten)
Werbung
Quicklinks
Montageanleitung
für die Fachkraft

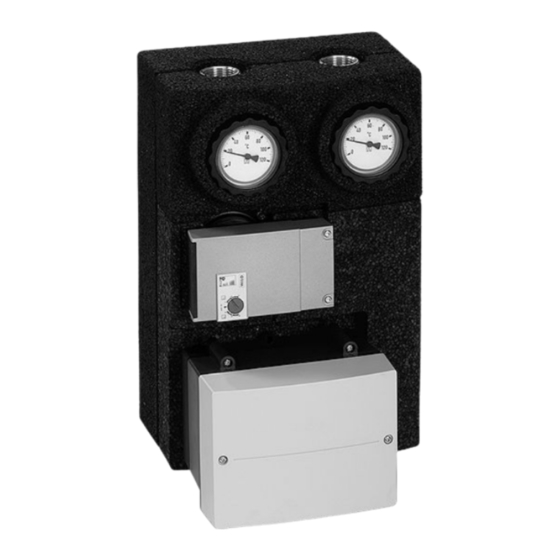

Divicon Heizkreis-Verteilung
für Vitogas 200-F bis 60 kW, Vitola und Vitorond 100 bis 33 kW
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren
und Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheits-
hinweise
Angaben mit dem Wort Hinweis ent-
halten Zusatzinformationen.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instandset-
zung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Rechtsanbau
Die Divicon Heizkreis-Verteilung ist
für Rechtsanbau vormontiert. Weiter
auf Seite 3.
5481 336
11/2007
VIESMANN
Bei Arbeiten an Gerät/Heizungsan-
lage diese spannungsfrei schalten
(z.B. an der separaten Sicherung oder
einem Hauptschalter) und gegen Wie-
dereinschalten sichern.
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewoll-
tes Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion
gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann Divicon
Inhaltszusammenfassung für Viessmann Divicon
- Seite 1 Vertragsinstallationsunternehmen) sicherheitstechnischer Funktion durchgeführt werden. gefährdet den sicheren Betrieb der Anlage. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatzteile verwenden. Rechtsanbau Die Divicon Heizkreis-Verteilung ist für Rechtsanbau vormontiert. Weiter auf Seite 3. Nach Montage entsorgen! 5481 336 11/2007...
- Seite 2 Linksanbau Siehe Seite 2. Umbauen für Linksanbau 1. Pumpenabdeckung A, Mischerab- 2. Pumpenabdeckung A mit einge- deckung B und Mischereinsatz legten O-Ringen E und F sowie C abschrauben. Mischerabdeckung B mit O-Ring Gewindestifte D herausdrehen. G an gegenüberliegender Seite anbauen. Schrauben gleichmäßig über Kreuz anziehen.
- Seite 3 Umbauen für Linksanbau (Fortsetzung) 3. Mischergriff H lösen; Skalenschild 5. Mischereinsatz C einbauen, K lösen, wenden und wieder Kerbe L entsprechend der Abbil- anbauen. dung in Richtung Kesselvorlauf Kesselvorlaufmarkierung (KV) einstellen. befindet sich dann rechts. 6. Mischergriff H in Stellung 10 4.
- Seite 4 Zusammenbau und an den Heizkessel anbauen (Fortsetzung) 1. Kesselanschluss-Stücke A mit 2. Divicon Heizkreis-Verteilung mit Dichtungen B und Überwurfmut- Dichtungen B und Überwurfmut- tern C an Kesselvorlauf und Kes- tern C an die Kesselanschluss- selrücklauf handfest anschrauben Stücke A schrauben.
- Seite 5 Zusammenbau und an den Heizkessel anbauen (Fortsetzung) Überströmventil anbauen Blindkappen A entfernen und Über- strömventil entsprechend der beilie- genden Montageanleitung anbauen...
- Seite 6 Zusammenbau und an den Heizkessel anbauen (Fortsetzung) Anlage befüllen Zum Befüllen der Anlage (Heizwas- ser) Rückschlagklappe öffnen; dazu Schlitz der Schraube A in Richtung des Pfeiles drehen. Zum Betrieb Schlitz der Schraube A quer zu Pfeil- richtung drehen.
-
Seite 7: Wärmedämmung Anbauen
Wärmedämmung anbauen 1. Wärmedämmschalen A und B 3. Je nach Ausführung der Pumpe, anbauen (falls erforderlich mit bei- rechten oder linken Ausschnitt E liegendem Messer trennen). mit dem Messer heraustrennen. Falls erforderlich Ausschnitt F 2. An den Wärmedämmschalen C ausbrechen. und D je nach Anbaurichtung die vorgeprägten Öffnungen für die 4. - Seite 8 7. Blauen Griff K an Kugelhahn am zusammenfügen; dabei Pumpen- Rücklaufanschluss " R" leitung durch die Öffnung führen. anschrauben. 6. Roten Griff H an Kugelhahn am Vorlaufanschluss " V" anschrau- ben. Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
