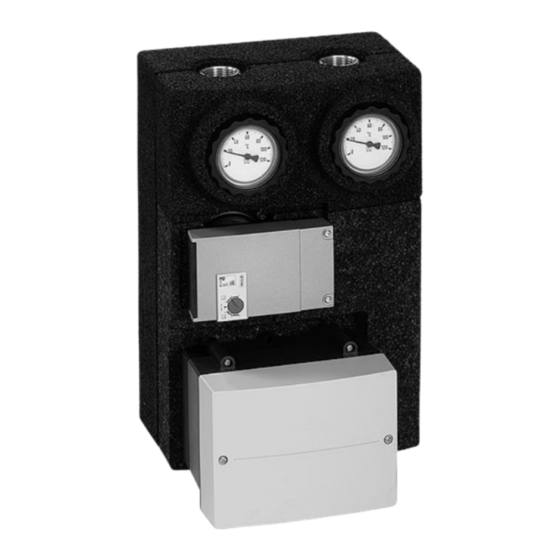

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Divicon Heizkreis-Verteilung Divicon 5830329 DE 11/2018...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Per- Angaben mit dem Wort Hinweis enthal- sonenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Arbeiten an der Anlage ■ Anlage spannungsfrei schalten (z. B. an der separaten Sicherung oder einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren. ■ Anlage gegen Wiedereinschalten sichern. ■ Bei Brennstoff Gas den Gasabsperr- hahn schließen und gegen unbeab- sichtigtes Öffnen sichern.
-
Seite 4: Inhaltsverzeichnis
■ Mehrere Module mit Verteilerbalken (Zubehör) anbauen......... Anlage befüllen..................... 15 Wärmedämmung anbauen................... 16 ■ Hydraulische Weiche (falls vorhanden)............16 ■ Verteilerbalken....................17 ■ Divicon mit Mischer................... 18 ■ Divicon ohne Mischer..................20 Erweiterungssatz mit Mischerelektronik............... 22 ■ Übersicht der elektrischen Anschlüsse............. 22 ■ Drehschalter S1....................23 ■... -
Seite 5: Montagevorbereitung
Montagevorbereitung Wärmedämmung abbauen... -
Seite 6: Wandanbau
Wandanbau Einzelmodul anbauen (ohne Verteilerbalken) Ø 10... - Seite 7 Wandanbau (Fortsetzung) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 8: Mehrere Module Mit Verteilerbalken (Zubehör) Anbauen
Wandanbau (Fortsetzung) Mehrere Module mit Verteilerbalken (Zubehör) anbauen Ø 10 A Verteilerbalken für 2 Divicon B Verteilerbalken für 3 Divicon... - Seite 9 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für 2 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 10 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für 2 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 11 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für 3 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 12 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für 3 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 13 Wandanbau (Fortsetzung)
- Seite 14 Wandanbau (Fortsetzung) Hydraulische Weiche (falls vorhanden) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 15: Anlage Befüllen
Anlage befüllen 1. Zum Befüllen (Heizwasser) Rück- 2. Zum Betrieb Schlitz der Schraube schlagklappe im Heizungsrücklauf waagerecht stellen. öffnen, dazu Schlitz der Schraube senkrecht stellen. Hinweis Position der Markierung auf der Stellschraube beachten. -
Seite 16: Wärmedämmung Anbauen
Wärmedämmung anbauen Hydraulische Weiche (falls vorhanden) -
Seite 17: Verteilerbalken
Wärmedämmung anbauen (Fortsetzung) Verteilerbalken... -
Seite 18: Wärmedämmung Anbauen
Wärmedämmung anbauen (Fortsetzung) Divicon mit Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links. A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden. Wärmedämmung ausschneiden. - Seite 19 Wärmedämmung anbauen (Fortsetzung)
-
Seite 20: Divicon Ohne Mischer
Wärmedämmung anbauen (Fortsetzung) Divicon ohne Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links. A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden. Wärmedämmung ausschneiden. - Seite 21 Wärmedämmung anbauen (Fortsetzung)
-
Seite 22: Erweiterungssatz Mit Mischerelektronik
Erweiterungssatz mit Mischerelektronik Hinweis Einzelne Adern der elektrische Anschlussleitungen direkt unterhalb der Stecker bündeln und mit Leitungsbin- dern sichern. Übersicht der elektrischen Anschlüsse [{] [{] [{] [{{] fÖ sÖ L ? N L ? N 230 V~/50 Hz Stecker 230 V~ Achtung P1 sÖ... -
Seite 23: Drehschalter S1
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter S1 Falls mehrere Erweiterungssätze Mischer angeschlossen werden, Dreh- schalter S1 einstellen. Drehschalter an jedem Erweiterungs- satz auf eine fortlaufende Zählnummer einstellen: ■ Heizkreis mit Mischer M2: Drehschal- ter auf 1 ■ Heizkreis mit Mischer M3: Drehschal- ter auf 2 ■... -
Seite 24: Netzanschluss
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss Netzanschluss an der Regelung des Netzanschluss erstellen. Wärmeerzeugers Netzleitung zur Regelung des Wärme- erzeugers führen und an Stecker aBH anschließen. Falls der Netzanschluss an einem wei- teren Zubehör erfolgt, den mitgeliefer- ten Stecker fÖA verwenden Montage- und Serviceanleitung Wärmeerzeuger Gefahr... - Seite 25 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr Trennvorrichtungen für nicht geer- Fehlende Erdung von Kompo- dete Leiter nenten der Anlage kann bei ■ Der Hauptschalter (falls vorhanden) einem elektrischen Defekt zu muss gleichzeitig alle nicht geerdeten gefährlichen Verletzungen durch Leiter mit min. 3 mm Kontaktöff- elektrischen Strom führen.
-
Seite 26: Anschluss Von Mehreren Zubehörteilen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss von mehreren Zubehörteilen Netzanschluss und PlusBus-Anschluss Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Zubehöre teilweise mit direktem Netzanschluss Regelung des Wärmeerzeu- Netzschalter gers Netzanschluss fÖ (A) Erweiterungssatz Mischer für PlusBus Heizkreis mit Mischer M2 lH/aBH Netzanschluss Zubehör in der Erweiterungssatz Mischer für Regelung des Wärmeerzeu- Heizkreis mit Mischer M3... - Seite 27 Erweiterungssatz mit Mischerelektronik (Fortsetzung) ■ In folgendem Fall den Ausgang des Zubehörs nur zur Ansteuerung eines bauseitigen Relais nutzen: Am Ausgang des Zubehörs ist ein Aktor (z. B. Umwälzpumpe) ange- schlossen mit höherem Strombedarf als die erforderliche Absicherung des Zubehörs beträgt. ■...
-
Seite 28: Anschluss- Und Verdrahtungsschema
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss- und Verdrahtungsschema A1 Erweiterungssatz Mischer, Steuer- F1 Sicherung gerät ADIO S1 Drehschalter A2 Elektronik Stecker 230 V~ Kleinspannungsstecker P1 sÖ Heizkreispumpe PWM1 Ohne Funktion TS1 ? Vorlauftemperatursensor P3 gS Mischer-Motor Ohne Funktion Netzanschluss 230 V/50 Hz fÖ... -
Seite 29: Drehrichtung Ändern (Falls Erforderlich)
Erweiterungssatz mit Mischerelektronik (Fortsetzung) TS3 ) Temperatursensor hydrauli- sche Weiche (separates Zubehör) PlusBus-Anschluss zur Ver- bindung mit dem Wärmeer- zeuger und einem weiteren Zubehör Drehrichtung ändern (falls erforderlich) Gefahr Ein Stromschlag kann lebensbedrohend sein. Vor dem Öffnen des Geräts Netzspannung ausschalten, z. -
Seite 30: Technische Daten
Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 20 D gemäß EN 60 529, durch Auf- bau/Einbau zu gewährleisten. Zulässige Umgebungstemperatur ■ Bei Betrieb 0 bis +40 °C ■ Bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit der Relaisausgänge ■... -
Seite 31: Konformitätserklärung Erweiterungssatz
Konformitätserklärung Erweiterungssatz Wir, die Viessmann Werke DE: www.viessmann.de/eu-confor- GmbH & Co. KG, D-35107 Allendorf, mity erklären in alleiniger Verantwortung, AT: www.viessmann.at/eu-confor- dass das bezeichnete Produkt in Kon- mity struktion und Betriebsverhalten den CH: www.viessmann.ch/eu-confor- europäischen Richtlinien und den mity-de ergänzenden nationalen Anforderungen oder entspricht. - Seite 32 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
