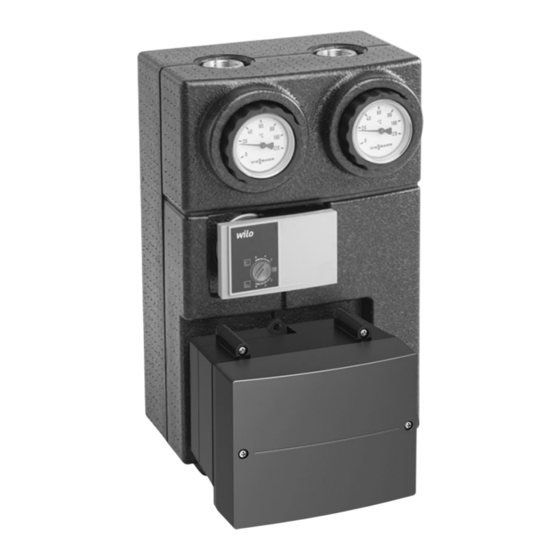

Viessmann Divicon Montageanleitung Für Die Fachkraft
Heizkreis-verteilung
Vorschau ausblenden
Andere Handbücher für Divicon:
- Montageanleitung für die fachkraft (64 Seiten) ,
- Montageanleitung (36 Seiten) ,
- Montageanleitung (32 Seiten)
Verwandte Anleitungen für Viessmann Divicon
Inhaltszusammenfassung für Viessmann Divicon

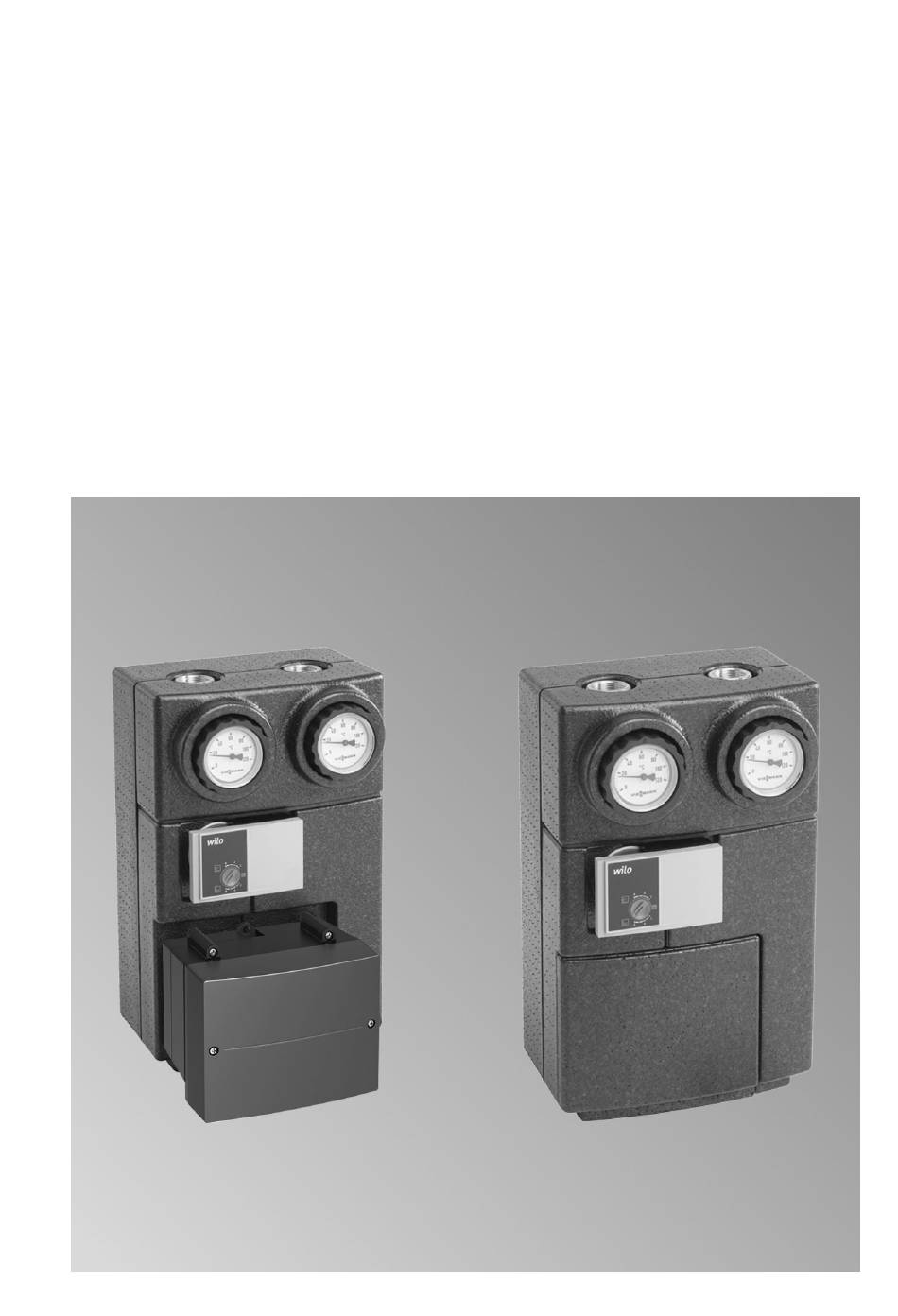

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Divicon Heizkreis-Verteilung Divicon 5830329 DE 10/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt Angaben mit dem Wort vor Personenschä- Hinweis enthalten Zusatz- den. informationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. ■Arbeiten an Gasinstalla- tionen dürfen nur von Installateuren vorgenom- men werden, die vom zuständigen Gasversor- gungsunternehmen dazu berechtigt sind. ■Elektroarbeiten dürfen nur von Elektrofach- kräften durchgeführt werden. Zu beachtende Vorschriften ■Nationale Installationsvor- schriften ■Gesetzliche Vorschriften zur...
- Seite 4 Sicherheitshinweise (Fortsetzung) ■Berufsgenossenschaftliche Bestimmungen ■Einschlägige Sicherheitsbe- stimmungen der DIN, EN, DVGW, TRGI, TRF und AT: ÖNORM, EN, ÖVGW G K-Richtlinien, ÖVGW-TRF und ÖVE CH: SEV, SUVA, SVGW, SVTI, SWKI, VKF und EKAS-Richtlinie 1942: Flüssiggas, Teil 2 Arbeiten an der Anlage ■Bei Brennstoff Gas den ■Anlage gegen Wieder- Gasabsperrhahn schlie-...
- Seite 5 Heizkessel, tische Aufladung Brenner, Abgassys- abzuleiten. tem und Verrohrung nicht berühren. Instandsetzungsarbeiten Achtung Defekte Bauteile Die Instandsetzung müssen durch von Bauteilen mit Viessmann Original- sicherheitstechni- teile ersetzt werden. scher Funktion gefährdet den siche- ren Betrieb der Anlage.
-
Seite 6: Inhaltsverzeichnis
■ Mehrere Module mit Verteilerbalken (Zubehör) anbauen......... 13 Anlage befüllen..................... 20 Wärmedämmung anbauen................... 21 ■ Hydraulische Weiche (falls vorhanden)............21 ■ Verteilerbalken....................22 ■ Divicon mit Mischer................... 23 ■ Divicon ohne Mischer..................24 Erweiterungssatz mit Mischerelektronik............... 27 ■ Übersicht der elektrischen Anschlüsse............. 27 ■ Drehschalter S1....................28 ■... -
Seite 7: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetz- lichen Festlegungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Entsorgungssystem. AT: Nutzen Sie das gesetzliche Ent- sorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/Lüftungsfachbetrieb... -
Seite 8: Symbole
Symbole Sym- Bedeutung Verweis auf anderes Doku- ment mit weiterführenden In- formationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihenfolge des Arbeits- ablaufs. Warnung vor Sach- und Um- weltschäden Spannungsführender Bereich Besonders beachten. ■ Bauteil muss hörbar einras- ten. oder ■... -
Seite 9: Ersatzteillisten
Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 10: Montagevorbereitung
Montagevorbereitung Wärmedämmung abbauen... -
Seite 11: Wandanbau
Wandanbau Einzelmodul anbauen (ohne Verteilerbalken) Ø 10... - Seite 12 Wandanbau (Fortsetzung) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 13: Mehrere Module Mit Verteilerbalken (Zubehör) Anbauen
Wandanbau (Fortsetzung) Mehrere Module mit Verteilerbalken (Zubehör) anbauen Ø 10 A Verteilerbalken für 2 Divicon B Verteilerbalken für 3 Divicon... - Seite 14 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für 2 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 15 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für 2 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 16 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für 3 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 17 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für 3 Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 18 Wandanbau (Fortsetzung)
- Seite 19 Wandanbau (Fortsetzung) Hydraulische Weiche (falls vorhanden) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 20: Anlage Befüllen
Anlage befüllen 1. Zum Befüllen (Heizwasser) Rück- 2. Zum Betrieb Schlitz der Schraube schlagklappe im Heizungsrücklauf waagerecht stellen. öffnen, dazu Schlitz der Schraube senkrecht stellen. Hinweis Position der Markierung auf der Stellschraube beachten. -
Seite 21: Wärmedämmung Anbauen
Wärmedämmung anbauen Hydraulische Weiche (falls vorhanden) -
Seite 22: Verteilerbalken
Wärmedämmung anbauen (Fortsetzung) Verteilerbalken... -
Seite 23: Divicon Mit Mischer
Wärmedämmung anbauen (Fortsetzung) Divicon mit Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden. Wärmedämmung ausschneiden. -
Seite 24: Wärmedämmung Anbauen
Wärmedämmung anbauen (Fortsetzung) Divicon ohne Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links... - Seite 25 Wärmedämmung anbauen (Fortsetzung) A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden. Wärmedämmung ausschneiden.
- Seite 26 Wärmedämmung anbauen (Fortsetzung)
-
Seite 27: Erweiterungssatz Mit Mischerelektronik
Erweiterungssatz mit Mischerelektronik Hinweis Einzelne Adern der elektrische Anschlussleitungen direkt unterhalb der Stecker bündeln. Mit Leitungsbindern sichern. Übersicht der elektrischen Anschlüsse [{{] fÖ sÖ L ? N L ? N 230 V~/50 Hz Stecker 230 V~ Achtung P1 sÖ Heizkreispumpe Durch elektrostatische Entla- dung können elektronische Bau- P3 gS Mischer-Motor... -
Seite 28: Drehschalter S1
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter S1 Falls mehrere Erweiterungssätze Mischer angeschlossen werden, Dreh- schalter S1 einstellen. -
Seite 29: Plusbus An Regelung Des Wärmeerzeugers Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter an jedem Erweiterungs- Hinweis satz auf eine fortlaufende Zählnummer Falls zusätzliche Erweiterungen EM-P1 einstellen: angeschlossen werden, Teilnehmer- ■ Heizkreis mit Mischer M2: Drehschal- nummern Erweiterungen EM-P1 immer ter auf 1 auf fortlaufende Nr. nach den Erweite- ■... -
Seite 30: Netzanschluss
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss Netzanschluss am Wärmeerzeuger Netzanschlussleitung an der Erweite- rung anschließen. Netzanschlussleitung zum Wärmeer- zeuger führen und an Stecker aBH anschließen. Absicherung des Kontakts (Ausgang) am Wärmeerzeuger beach- ten. Falls der Netzanschluss an einem wei- teren Zubehör erfolgt, den mitgeliefer- ten Stecker fÖA verwenden. - Seite 31 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr Trennvorrichtungen für nicht geer- Unsachgemäß ausgeführte dete Leiter Elektroinstallationen können zu ■ Der Hauptschalter (falls vorhanden) gefährlichen Verletzungen durch muss gleichzeitig alle nicht geerdeten elektrischen Strom und zu Gerä- Leiter mit min. 3 mm Kontaktöff- teschäden führen.
- Seite 32 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Bei Anschluss des Geräts mit flexibler Netzanschlussleitung sicherstellen, dass bei Versagen der Zugentlastung die stromführenden Leiter vor dem Schutzleiter gestrafft werden. Die Ader- länge des Schutzleiters ist konstrukti- onsabhängig. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen.
-
Seite 33: Anschluss Von Mehreren Zubehörteilen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss von mehreren Zubehörteilen Netzanschluss und PlusBus-Anschluss Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Zubehöre teilweise mit direktem Netzanschluss Regelung des Wärmeerzeugers Weiteres Zubehör Erweiterungssatz Mischer für Netzschalter Heizkreis mit Mischer M2 fÖ (A) Netzanschluss (Elektronikmodul) PlusBus Erweiterungssatz Mischer für Heizkreis mit Mischer M3... - Seite 34 Erweiterungssatz mit Mischerelektronik (Fortsetzung) ■ In folgendem Fall den Kontakt (Aus- gang) des Zubehörs nur zur Ansteue- rung eines bauseitigen Relais nutzen: Am Kontakt (Ausgang) des Zubehörs ist ein Aktor angeschlossen mit höhe- rem Strombedarf als die erforderliche Absicherung des Zubehörs beträgt, z.
-
Seite 35: Anschluss- Und Verdrahtungsschema
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss- und Verdrahtungsschema A1 Erweiterungssatz Mischer, Steuer- S1 Drehschalter gerät ADIO A2 Elektronik F1 Sicherung... -
Seite 36: Drehrichtung Ändern (Falls Erforderlich)
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Stecker 230 V~ Ohne Funktion P1 sÖ Heizkreispumpe TS3 ) Temperatursensor hydrauli- sche Weiche (separates P3 gS Mischer-Motor Zubehör) Netzanschluss 230 V/50 Hz fÖ PlusBus-Anschluss zur Ver- Netzanschluss für Zubehör fÖA bindung mit dem Wärmeer- zeuger und einem weiteren Kleinspannungsstecker Zubehör PWM1 Ohne Funktion... -
Seite 37: Technische Daten
Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 20 D gemäß EN 60 529, durch Auf- bau/Einbau zu gewährleisten. Zulässige Umgebungstemperatur ■ Bei Betrieb 0 bis +40 °C ■ Bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit der Relaisausgänge ■... - Seite 38 Technische Daten (Fortsetzung) Kennlinie Temperatur in °C...
-
Seite 39: Konformitätserklärung Erweiterungssatz
Konformitätserklärung Erweiterungssatz Wir, die Viessmann Climate Solutions Die vollständige Konformitätserklärung SE, D-35108 Allendorf, erklären in ist mit Hilfe der Herstell-Nr. unter folg- alleiniger Verantwortung, dass das ender Internetadresse zu finden: bezeichnete Produkt in Konstruktion DE: www.viessmann.de/eu-confor- und Betriebsverhalten den europä- mity ischen Richtlinien und den ergänzen-... - Seite 40 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
