Inhaltszusammenfassung für Viessmann Divicon

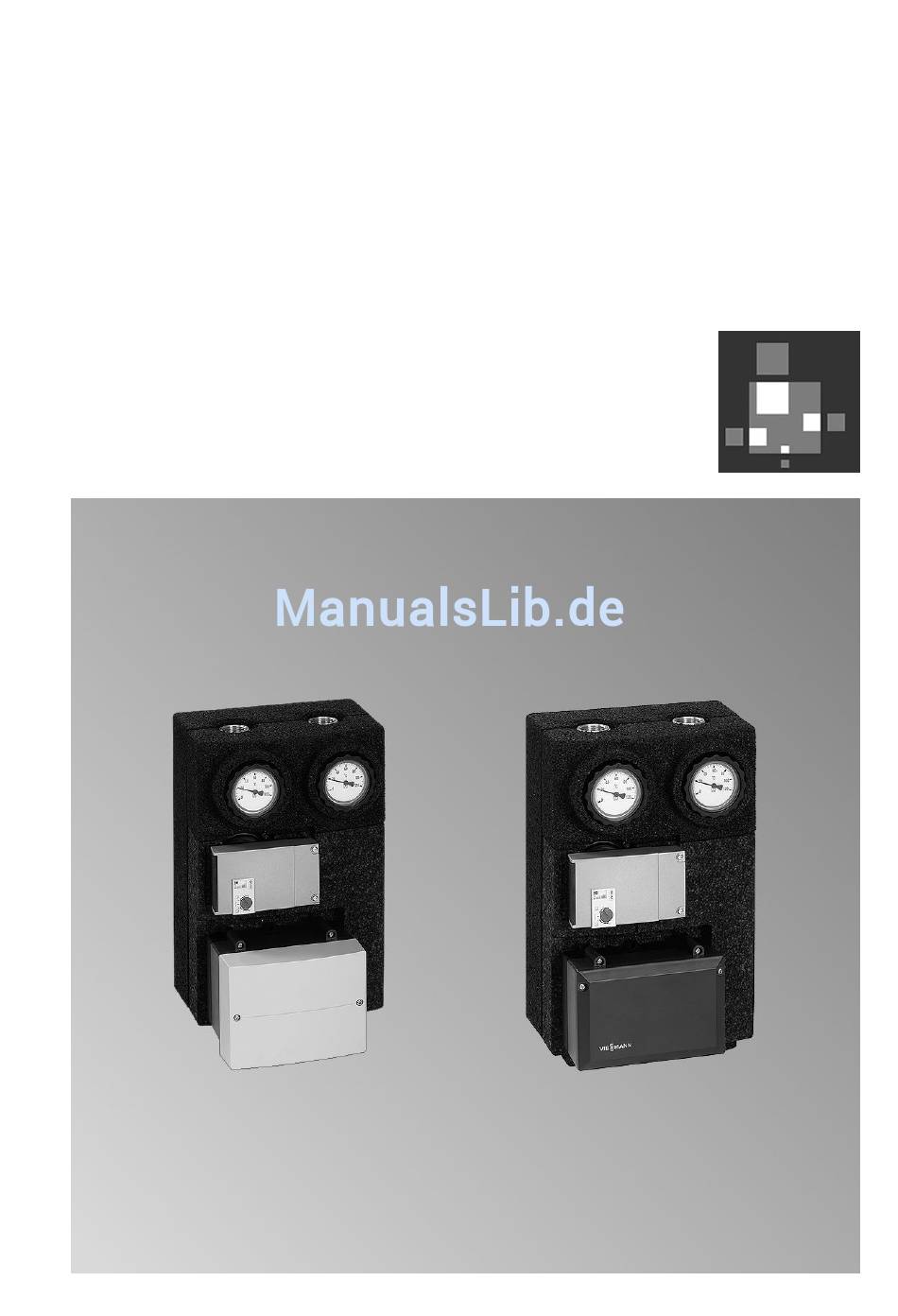

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Divicon Heizkreis-Verteilung DIVICON 5442 336 1/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Anlage befüllen..................... 12 Wärmedämmung anbauen................... 13 ■ Hydraulische Weiche (falls vorhanden)............13 ■ Verteilerbalken....................14 ■ Divicon mit Mischer................... 15 ■ Divicon ohne Mischer..................17 Erweiterungssätze für einen Heizkreis mit Mischer Erweiterungssatz mit Mischerelektronik............... 19 ■ Übersicht der elektrischen Anschlüsse............. 19 ■... -
Seite 4: Montagevorbereitung
Montagevorbereitung Wärmedämmung abbauen... -
Seite 5: Anbau An Heizkessel Mit Rohrgruppe (Zubehör)
Anbau an Heizkessel mit Rohrgruppe (Zubehör) A Heizungsvorlauf B Heizungsrücklauf... -
Seite 6: Wandanbau
Wandanbau Einzelmodul anbauen (ohne Verteilerbalken) Ø 10... - Seite 7 Wandanbau (Fortsetzung) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 8: Mehrere Module Mit Verteilerbalken (Zubehör) Anbauen
Wandanbau (Fortsetzung) Mehrere Module mit Verteilerbalken (Zubehör) anbauen Ø 10 A Verteilerbalken für 2 Divicon B Verteilerbalken für 3 Divicon... - Seite 9 Wandanbau (Fortsetzung) A Heizungsvorlauf B Heizungsrücklauf...
- Seite 10 Wandanbau (Fortsetzung)
- Seite 11 Wandanbau (Fortsetzung) Hydraulische Weiche (falls vorhanden) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 12: Anlage Befüllen
Anlage befüllen 1. Zum Befüllen (Heizwasser) Rück- 2. Zum Betrieb Schlitz der Schraube schlagklappe im Heizungsrücklauf waagerecht stellen. öffnen, dazu Schlitz der Schraube senkrecht stellen. Hinweis Position der Markierung auf der Stell- schraube beachten. -
Seite 13: Wärmedämmung Anbauen
Wärmedämmung anbauen Hydraulische Weiche (falls vorhanden) -
Seite 14: Verteilerbalken
Wärmedämmung anbauen (Fortsetzung) Verteilerbalken... -
Seite 15: Wärmedämmung Anbauen
Wärmedämmung anbauen (Fortsetzung) Divicon mit Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Montage- reihenfolge von rechts nach links. A Bei Einzelmontage an Wand abschneiden... - Seite 16 Wärmedämmung anbauen (Fortsetzung)
-
Seite 17: Divicon Ohne Mischer
Wärmedämmung anbauen (Fortsetzung) Divicon ohne Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Montage- reihenfolge von rechts nach links. A Bei Einzelmontage an Wand abschneiden... - Seite 18 Wärmedämmung anbauen (Fortsetzung)
-
Seite 19: Erweiterungssatz Mit Mischerelektronik
Erweiterungssatz mit Mischerelektronik Übersicht der elektrischen Anschlüsse F1 Sicherung, T2A Achtung S1 Drehschalter Durch elektrostatische Aufladung können elektronische Baugrup- Stecker 230 V~ pen beschädigt werden. sÖ Heizkreispumpe Vor den Arbeiten geerdetes fÖ Netzanschluss 230 V/50 Hz Objekt, z.B. Heizungs- oder Was- fÖA Netzanschluss für Zubehör serrohr berühren, um die stati- sche Aufladung abzuleiten. -
Seite 20: Erweiterungssatz An Die Regelung Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Erweiterungssatz an die Regelung anschließen Vitotronic 300, Typ KW3 anschließen aVG KM-BUS zur Regelung oder zum KM-BUS-Verteiler (Zubehör) aBH Netzanschluss über Regelung Gefahr Falsche Adernzuordnung kann oder über Netzverteiler (Zubehör) zu schweren Verletzungen und Schäden am Gerät führen. Adern „L1“... - Seite 21 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter einstellen: Heizkreis, auf den der Angeschlossene Sensoren Drehschalter S1 Mischer wirkt Heizkreis mit Mischer M2 Vorlauftemperatursensor „2“ (Auslieferungszu- stand) Vorlauftemperatursensor und „3“ Rücklauftemperatursensor Heizkreis mit Mischer M3 Vorlauftemperatursensor „4“ Vorlauftemperatursensor und „5“ Rücklauftemperatursensor Wand- und Kompaktgeräte Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und...
- Seite 22 Erweiterungssatz mit Mischerelektronik (Fortsetzung) 76 54 3 21 N L1 fÖ A Erweiterungssatz B Regelung „X3“ KM-BUS an Klemmen „7“ und „6“ (Stecker aVG abklemmen) oder mit Stecker aVG zum KM- BUS-Verteiler (Zubehör) Netzanschluss Hinweis Falls der Netzanschluss belegt ist, siehe Kapitel „Netz- anschluss“.
-
Seite 23: Zwei Erweiterungssätze Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Zwei Erweiterungssätze anschließen A Erweiterungssatz für Heizkreis mit E Netzanschluss (mit der Netzan- Mischer M2 schlussleitung des Lieferumfangs B Erweiterungssatz für Heizkreis mit ausführen, siehe folgendes Kapitel) Mischer M3 F Netzanschlussleitung mit Stecker C KM-BUS-Leitung (Lieferumfang) fÖ... - Seite 24 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr ■ Der Hauptschalter (falls vorhanden) Fehlende Erdung von Kompo- muss gleichzeitig alle nicht geerdeten nenten der Anlage kann bei Leiter mit min. 3 mm Kontaktöffnungs- einem elektrischen Defekt zu weite vom Netz trennen. gefährlichen Verletzungen durch ■...
- Seite 25 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern „L“, und „N“ nicht vertau- schen. Achtung Falsche Phasenfolge kann zu Geräteschäden führen. Auf Phasengleichheit mit dem Netzanschluss der Regelung achten.
-
Seite 26: Anschluss- Und Verdrahtungsschema
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss- und Verdrahtungsschema A1 Grundleiterplatte S1 Drehschalter F1 Sicherung Stecker 230 V~ sÖ Heizkreispumpe fÖ Netzanschluss 230 V/50 Hz fÖA Netzanschluss für Zubehör Mischer-Motor... -
Seite 27: Drehrichtung Ändern (Falls Erforderlich)
Adern BK und BK am Stecker gS tauschen. Technische Daten Vorlauftemperatursensor Sensortyp Viessmann NTC Schutzart IP 53 gemäß EN 60 529, durch Aufbau/ Einbau zu gewährleisten Zulässige Umgebungstemperatur −20 bis +90 °C ■ bei Betrieb ■ bei Lagerung und Transport... -
Seite 28: Erweiterungssatz Ohne Mischerelektronik
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Kennlinie Temperatur in °C Mischer-Motor Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 32 D gemäß EN 60 529, durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C ■... -
Seite 29: Drehrichtung Ändern (Falls Erforderlich)
Erweiterungssatz ohne Mischerelektronik (Fortsetzung) Mischer-Motor anschließen Stecker gS der Anschlussleitung in die entsprechende Buchse der Regelung einstecken. Montage- und Serviceanleitung der jeweiligen Regelung Drehrichtung ändern (falls erforderlich) 1. Netzspannung an der Regelung aus- 4. 3-poligen Stecker A im Mischer- schalten. Motor um 180 °... -
Seite 30: Technische Daten
Erweiterungssatz ohne Mischerelektronik (Fortsetzung) Technische Daten Vorlauftemperatursensor Sensortyp Viessmann Ni500 Schutzart IP 32 gemäß EN 60 529, durch Aufbau/ Einbau zu gewährleisten Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +120 °C ■ bei Lagerung und Transport –20 bis +70 °C... - Seite 31 Erweiterungssatz ohne Mischerelektronik (Fortsetzung) Mischer-Motor Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme Schutzklasse Schutzart IP 42 gemäß EN 60 529, durch Aufbau/ Einbau zu gewährleisten Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C ■ bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit der Relaisausgänge ■...
-
Seite 32: Konformitätserklärung
Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Erweiterungssatz für einen Heizkreis mit Mischer mit folgenden Normen übereinstimmt: EN 55 014-1 und 2 EN 60 335-1 und 2-102 Gemäß den Bestimmungen folgender Richtlinien werden diese Produkte mit _...
