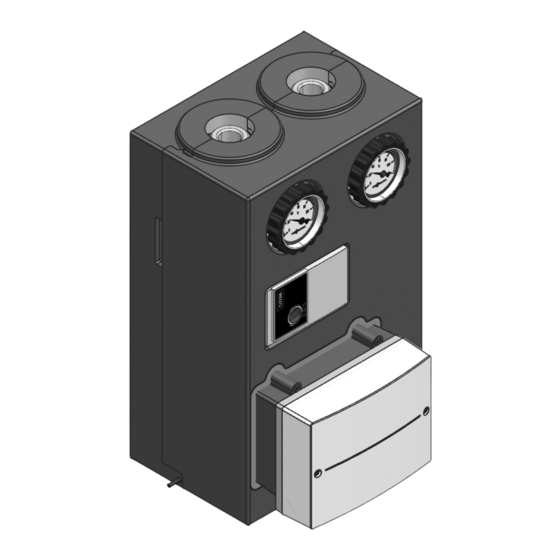

Viessmann Divicon Montageanleitung Für Die Fachkraft
Heiz-/kühlkreis-verteilung mit mischer
Vorschau ausblenden
Andere Handbücher für Divicon:
- Montageanleitung für die fachkraft (40 Seiten) ,
- Montageanleitung (36 Seiten) ,
- Montageanleitung (32 Seiten)
Verwandte Anleitungen für Viessmann Divicon
Inhaltszusammenfassung für Viessmann Divicon

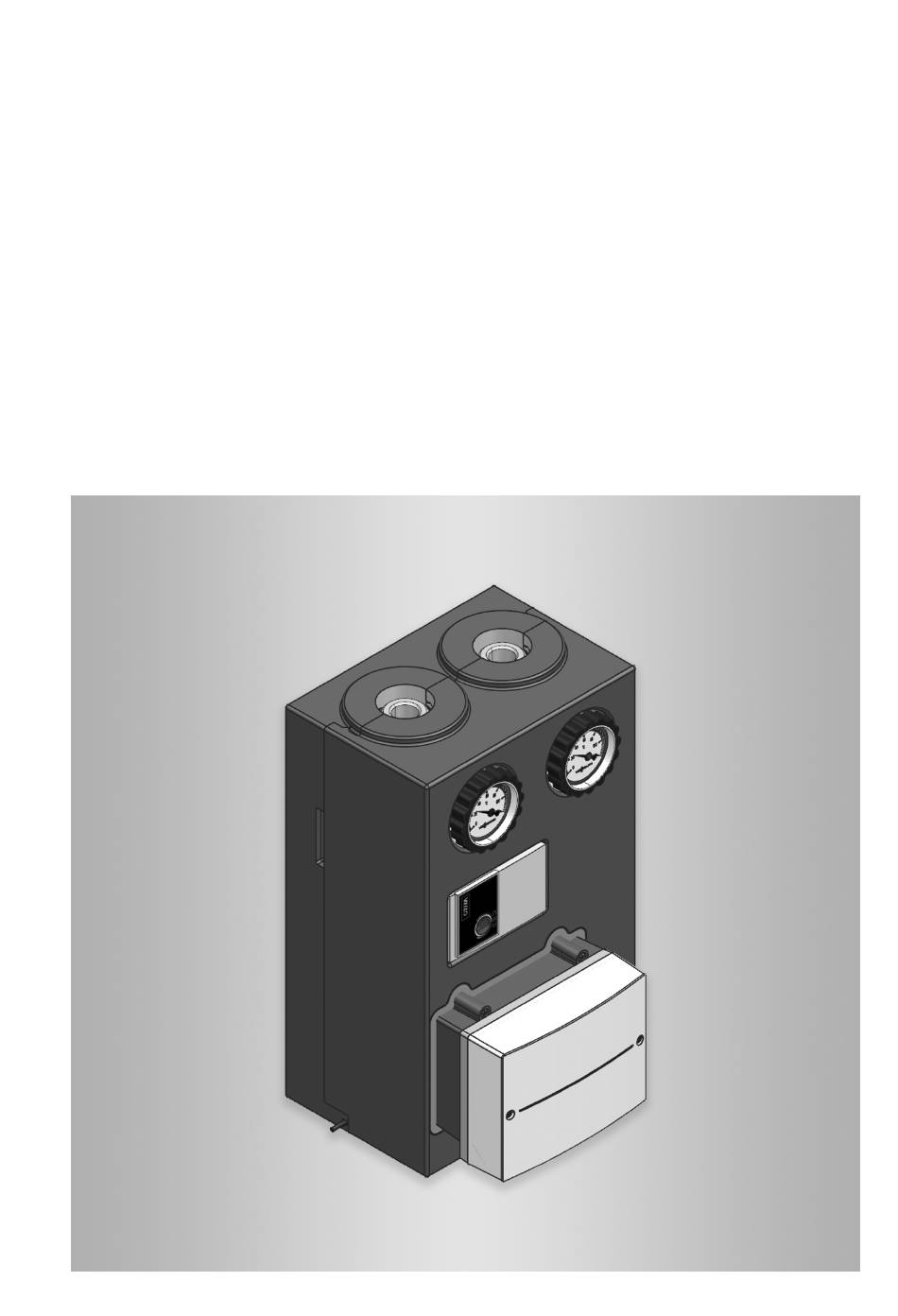

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Divicon Heiz-/Kühlkreis-Verteilung mit Mischer Divicon 6174050 DE 8/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt Angaben mit dem Wort vor Personenschä- Hinweis enthalten Zusatz- den. informationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. ■Arbeiten an Gasinstalla- tionen dürfen nur von Installateuren vorgenom- men werden, die vom zuständigen Gasversor- gungsunternehmen dazu berechtigt sind. ■Elektroarbeiten dürfen nur von Elektrofach- kräften durchgeführt werden. Zu beachtende Vorschriften ■Nationale Installationsvor- schriften ■Gesetzliche Vorschriften zur...
- Seite 4 Sicherheitshinweise (Fortsetzung) ■Berufsgenossenschaftliche Bestimmungen ■Einschlägige Sicherheitsbe- stimmungen der DIN, EN, DVGW, TRGI, TRF und AT: ÖNORM, EN, ÖVGW G K-Richtlinien, ÖVGW-TRF und ÖVE CH: SEV, SUVA, SVGW, SVTI, SWKI, VKF und EKAS-Richtlinie 1942: Flüssiggas, Teil 2 Arbeiten an der Anlage ■Bei Brennstoff Gas den ■Anlage gegen Wieder- Gasabsperrhahn schlie-...
- Seite 5 Heizkessel, tische Aufladung Brenner, Abgassys- abzuleiten. tem und Verrohrung nicht berühren. Instandsetzungsarbeiten Achtung Defekte Bauteile Die Instandsetzung müssen durch von Bauteilen mit Viessmann Original- sicherheitstechni- teile ersetzt werden. scher Funktion gefährdet den siche- ren Betrieb der Anlage.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung..................Montageablauf Wandanbau......................■ Wandhalterung anbauen................... ■ Divicon an Wandhalterung montieren............... 10 Heiz-/Kühlkreis anschließen................. 11 Anlage befüllen..................... 13 Mischer und Wärmedämmung anbauen.............. 14 ■ Dämmteile innen anbauen................14 ■ Dämmteile hinten anbauen................15 ■ Mischer und Dämmteile vorn anbauen............. 16 Wärmedämmung abdichten................. -
Seite 7: Montagevorbereitung
Montagevorbereitung Wärmedämmung abbauen... - Seite 8 Montagevorbereitung (Fortsetzung)
-
Seite 9: Wandanbau
Wandanbau Wandhalterung anbauen Ø 10... -
Seite 10: Divicon An Wandhalterung Montieren
Wandanbau (Fortsetzung) Divicon an Wandhalterung montieren Wandanbau mit Verteilerbalken (Zube- Montageanleitung Verteilerbal- hör): Siehe separate Montageanleitung des Verteilerbalkens. -
Seite 11: Heiz-/Kühlkreis Anschließen
Heiz-/Kühlkreis anschließen... - Seite 12 Heiz-/Kühlkreis anschließen (Fortsetzung)
-
Seite 13: Anlage Befüllen
Anlage befüllen 1. Zum Befüllen (Heizwasser) Rück- 2. Zum Betrieb Schlitz der Schraube schlagklappe im Heizungsrücklauf waagerecht stellen. öffnen, dazu Schlitz der Schraube senkrecht stellen. Hinweis Position der Markierung auf der Stellschraube beachten. -
Seite 14: Mischer Und Wärmedämmung Anbauen
Mischer und Wärmedämmung anbauen Dämmteile innen anbauen... -
Seite 15: Dämmteile Hinten Anbauen
Mischer und Wärmedämmung anbauen (Fortsetzung) Dämmteile hinten anbauen... -
Seite 16: Mischer Und Dämmteile Vorn Anbauen
Mischer und Wärmedämmung anbauen (Fortsetzung) Mischer und Dämmteile vorn anbauen... -
Seite 17: Wärmedämmung Abdichten
Wärmedämmung abdichten 1. Rohrdämmung luftdicht anbringen. 2. Fugen zwischen den Dämmteilen mit Isolierband umkleben. -
Seite 18: Erweiterungssatz Mit Mischerelektronik
Erweiterungssatz mit Mischerelektronik Hinweis Einzelne Adern der elektrischen Anschlussleitungen direkt unterhalb der Stecker bündeln und mit Leitungsbin- dern sichern. Übersicht der elektrischen Anschlüsse [{] [{] [{] [{{] fÖ sÖ L ? N L ? N 230 V~/50 Hz Stecker 230 V~ Achtung P1 sÖ... - Seite 19 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr ■ Falls 2 Komponenten an eine Unsachgemäß ausgeführte Ver- gemeinsame Klemme ange- drahtungen können zu gefährli- schlossen werden, müssen chen Verletzungen durch elektri- beide Adern zusammen in schen Strom und zu Geräte- einer Ader-Endhülse ver- schäden führen.
-
Seite 20: Drehschalter S1
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter S1 Falls mehrere Erweiterungssätze Mischer angeschlossen werden, Dreh- schalter S1 einstellen. Drehschalter an jedem Erweiterungs- satz auf eine fortlaufende Zählnummer einstellen: ■ Heizkreis mit Mischer M2: Drehschal- ter auf 1 ■ Heizkreis mit Mischer M3: Drehschal- ter auf 2 ■... -
Seite 21: Plusbus An Regelung Des Wärmeerzeugers Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) PlusBus an Regelung des Wärmeerzeugers anschließen Hinweis Bei Anschluss an Wärmeerzeuger mit außenliegendem Stecker für BUS- DI1 DI2 DI3 Anschluss die Adern direkt anklemmen. 1 2 3 4 5 6 Montage- und Serviceanleitung Wärmeerzeuger A Erweiterung B PlusBus zum Wärmeerzeuger... -
Seite 22: Netzanschluss
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss Netzanschluss am Wärmeerzeuger Netzanschlussleitung an der Erweite- rung anschließen. Netzanschlussleitung zum Wärmeer- zeuger führen und an Stecker aBH anschließen. Absicherung des Kontakts (Ausgang) am Wärmeerzeuger beach- ten. Falls der Netzanschluss an einem wei- teren Zubehör erfolgt, den mitgeliefer- ten Stecker fÖA verwenden. - Seite 23 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr Trennvorrichtungen für nicht geer- Unsachgemäß ausgeführte dete Leiter Elektroinstallationen können zu ■ Der Hauptschalter (falls vorhanden) gefährlichen Verletzungen durch muss gleichzeitig alle nicht geerdeten elektrischen Strom und zu Gerä- Leiter mit min. 3 mm Kontaktöff- teschäden führen.
- Seite 24 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Bei Anschluss des Geräts mit flexibler Netzanschlussleitung sicherstellen, dass bei Versagen der Zugentlastung die stromführenden Leiter vor dem Schutzleiter gestrafft werden. Die Ader- länge des Schutzleiters ist konstrukti- onsabhängig. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen.
-
Seite 25: Anschluss Von Mehreren Zubehörteilen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss von mehreren Zubehörteilen Netzanschluss und PlusBus-Anschluss Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Zubehöre teilweise mit direktem Netzanschluss Regelung des Wärmeerzeu- Netzschalter gers Netzanschluss fÖ (A) Erweiterungssatz Mischer für PlusBus Heizkreis mit Mischer M2 lH/aBH Netzanschluss Zubehör in der Erweiterungssatz Mischer für Regelung des Wärmeerzeu- Heizkreis mit Mischer M3... - Seite 26 Erweiterungssatz mit Mischerelektronik (Fortsetzung) ■ In folgendem Fall den Ausgang des Zubehörs nur zur Ansteuerung eines bauseitigen Relais nutzen: Am Ausgang des Zubehörs ist ein Aktor (z. B. Umwälzpumpe) ange- schlossen mit höherem Strombedarf als die erforderliche Absicherung des Zubehörs beträgt. ■...
-
Seite 27: Anschluss- Und Verdrahtungsschema
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss- und Verdrahtungsschema A1 Erweiterungssatz Mischer, Steuer- S1 Drehschalter gerät ADIO A2 Elektronik F1 Sicherung Stecker 230 V~ Kleinspannungsstecker P1 sÖ Heizkreispumpe PWM1 Ohne Funktion TS1 ? Vorlauftemperatursensor P3 gS Mischer-Motor Ohne Funktion Netzanschluss 230 V/50 Hz fÖ... -
Seite 28: Drehrichtung Ändern (Falls Erforderlich)
Erweiterungssatz mit Mischerelektronik (Fortsetzung) TS3 ) Temperatursensor hydrauli- sche Weiche (separates Zubehör) PlusBus-Anschluss zur Ver- bindung mit dem Wärmeer- zeuger und einem weiteren Zubehör Drehrichtung ändern (falls erforderlich) Gefahr Ein Stromschlag kann lebensbedrohend sein. Vor dem Öffnen des Geräts Netzspannung ausschalten, z. -
Seite 29: Technische Daten
Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP20 D gemäß EN 60 529, durch Auf- bau/Einbau zu gewährleisten. Zulässige Umgebungstemperatur ■ Bei Betrieb 0 bis 40 °C ■ Bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit der Relaisausgänge ■... - Seite 30 Technische Daten (Fortsetzung) Kennlinie ϑ °C...
-
Seite 31: Konformitätserklärung Erweiterungssatz
Konformitätserklärung Erweiterungssatz Wir, die Viessmann Werke DE: www.viessmann.de/eu-confor- GmbH & Co. KG, D-35107 Allendorf, mity erklären in alleiniger Verantwortung, AT: www.viessmann.at/eu-confor- dass das bezeichnete Produkt in Kon- mity struktion und Betriebsverhalten den CH: www.viessmann.ch/eu-confor- europäischen Richtlinien und den mity-de ergänzenden nationalen Anforderungen oder entspricht. - Seite 32 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
