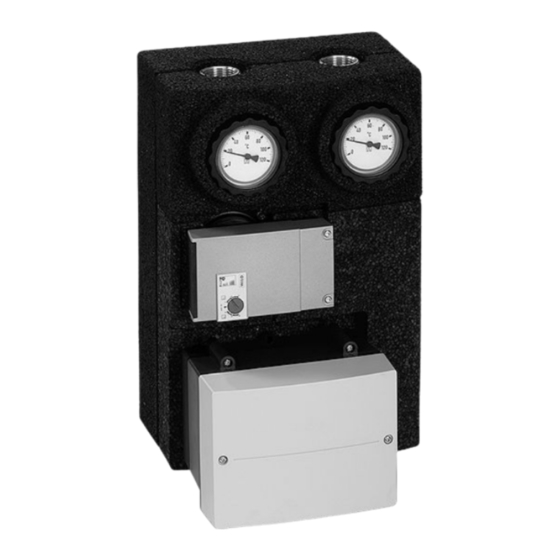

Viessmann DIVICON Montageanleitung
Heizkreis-verteilung
Vorschau ausblenden
Andere Handbücher für DIVICON:
- Montageanleitung für die fachkraft (64 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Montageanleitung für die fachkraft (40 Seiten)
Verwandte Anleitungen für Viessmann DIVICON
Inhaltszusammenfassung für Viessmann DIVICON

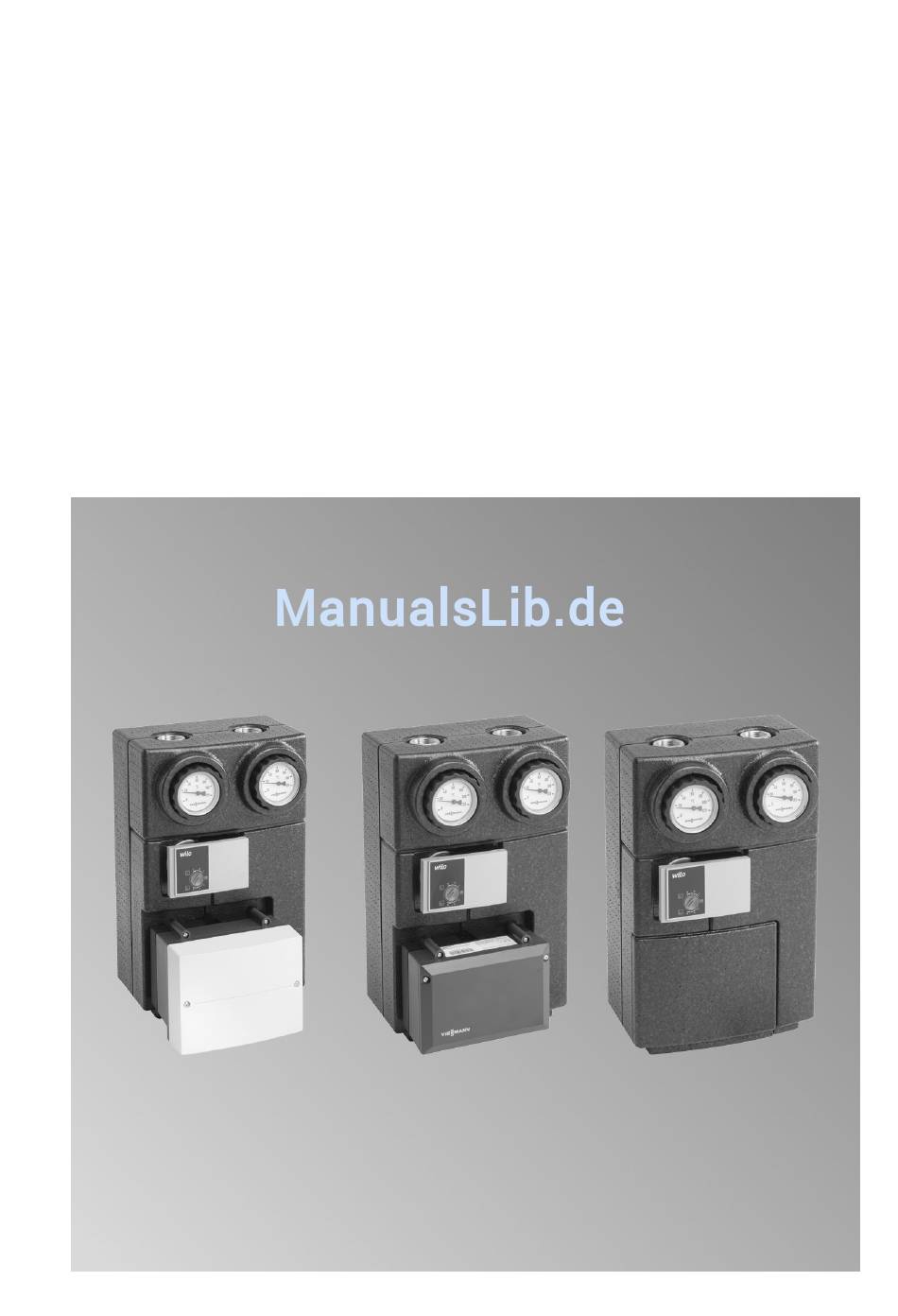

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Divicon Heizkreis-Verteilung DIVICON 5442 336 9/2016...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ Berufsgenossenschaftliche Bestim- mungen Gefahr ■ Einschlägige Sicherheitsbestimmun- Dieses Zeichen warnt vor Per- gen der DIN, EN, DVGW, TRGI, TRF sonenschäden. und VDE a ÖNORM, EN, ÖVGW-TR Gas, Achtung... -
Seite 3: Inhaltsverzeichnis
■ Mehrere Module mit Verteilerbalken (Zubehör) anbauen......... Anlage befüllen..................... 15 Wärmedämmung anbauen................... 16 ■ Hydraulische Weiche (falls vorhanden)............16 ■ Verteilerbalken....................17 ■ Divicon mit Mischer................... 18 ■ Divicon ohne Mischer..................20 Erweiterungssätze Mischer Erweiterungssatz mit Mischerelektronik............... 22 ■ Übersicht der elektrischen Anschlüsse............. 22 ■... -
Seite 4: Montagevorbereitung
Montagevorbereitung Wärmedämmung abbauen... -
Seite 5: Anbau An Heizkessel Mit Rohrgruppe (Zubehör)
Anbau an Heizkessel mit Rohrgruppe (Zubehör) A Heizungsvorlauf B Heizungsrücklauf... -
Seite 6: Wandanbau
Wandanbau Einzelmodul anbauen (ohne Verteilerbalken) Ø 10... - Seite 7 Wandanbau (Fortsetzung) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 8: Mehrere Module Mit Verteilerbalken (Zubehör) Anbauen
Wandanbau (Fortsetzung) Mehrere Module mit Verteilerbalken (Zubehör) anbauen Ø 10 A Verteilerbalken für 2 Divicon B Verteilerbalken für 3 Divicon... - Seite 9 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für zwei Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 10 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für zwei Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 11 Wandanbau (Fortsetzung) Verteilerbalken (H = 70 mm) für drei Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 12 Wandanbau (Fortsetzung) Verteilerbalken (H = 100 mm) für drei Divicon A Heizungsvorlauf B Heizungsrücklauf...
- Seite 13 Wandanbau (Fortsetzung)
- Seite 14 Wandanbau (Fortsetzung) Hydraulische Weiche (falls vorhanden) A Heizungsvorlauf B Heizungsrücklauf...
-
Seite 15: Anlage Befüllen
Anlage befüllen 1. Zum Befüllen (Heizwasser) Rück- 2. Zum Betrieb Schlitz der Schraube schlagklappe im Heizungsrücklauf waagerecht stellen. öffnen, dazu Schlitz der Schraube senkrecht stellen. Hinweis Position der Markierung auf der Stellschraube beachten. -
Seite 16: Wärmedämmung Anbauen
Wärmedämmung anbauen Hydraulische Weiche (falls vorhanden) -
Seite 17: Verteilerbalken
Wärmedämmung anbauen (Fortsetzung) Verteilerbalken... -
Seite 18: Wärmedämmung Anbauen
Wärmedämmung anbauen (Fortsetzung) Divicon mit Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links. A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden Wärmedämmung ausschneiden. - Seite 19 Wärmedämmung anbauen (Fortsetzung)
-
Seite 20: Divicon Ohne Mischer
Wärmedämmung anbauen (Fortsetzung) Divicon ohne Mischer Hinweis Bei mehreren Divicon zuerst die rechte Divicon wärmedämmen. Weitere Mon- tagereihenfolge von rechts nach links. A Bei Einzelmontage an Wand B Bei Anschluss mit Überwurfmutter abschneiden Wärmedämmung ausschneiden. - Seite 21 Wärmedämmung anbauen (Fortsetzung)
-
Seite 22: Erweiterungssatz Mit Mischerelektronik
Erweiterungssatz mit Mischerelektronik Hinweis Elektrische Anschlussleitungen unter- halb des Erweiterungssatzes bündeln und mit Leitungsbindern sichern. Übersicht der elektrischen Anschlüsse F1 Sicherung, T2A Kleinspannungsanschlüsse S1 Drehschalter Vorlauftemperatursensor Rückauftemperatursensor (in Ver- Stecker 230 V~ bindung mit Vitotronic 300, Typ Heizkreispumpe KW3, falls vorhanden) sÖ... -
Seite 23: Erweiterungssatz An Die Regelung Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Achtung Hinweis Durch elektrostatische Aufla- Bauseitige Leitungen zugentlasten. dung können elektronische Bau- Nicht benötigte Öffnungen mit Leitungs- gruppen beschädigt werden. durchführung (nicht aufgeschnitten) Vor den Arbeiten geerdetes verschließen. Objekt, z.B. Heizungs- oder Wasserrohr berühren, um die statische Aufladung abzuleiten. - Seite 24 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Drehschalter einstellen: Heizkreis, auf den der Mi- Angeschlossene Sensoren Drehschalter S1 scher wirkt Heizkreis mit Mischer M2 Vorlauftemperatursensor „2“ (Auslieferungszu- stand) Vorlauftemperatursensor und „3“ Rücklauftemperatursensor Heizkreis mit Mischer M3 Vorlauftemperatursensor „4“ Vorlauftemperatursensor und „5“ Rücklauftemperatursensor Wand- und Kompaktgeräte Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und...
- Seite 25 Erweiterungssatz mit Mischerelektronik (Fortsetzung) 76 54 3 21 N L1 fÖ A Erweiterungssatz Netzanschluss fÖ aVG KM-BUS Drehschalter: Position siehe folgende Tabelle B Regelung „X3“ KM-BUS an Klemmen „7“ und „6“ (Stecker aVG abklem- men) oder mit Stecker aVG zum KM- BUS-Verteiler (Zubehör) Netzanschluss Hinweis...
- Seite 26 Erweiterungssatz mit Mischerelektronik (Fortsetzung) N?L1 3 2 1 fÖ A Erweiterungssatz Netzanschluss fÖ aVG KM-BUS Drehschalter: Position siehe folgende Tabelle B Regelung „X14“ KM-BUS an Klemmen „1“ und „2“ (Stecker aVG abklemmen) oder mit Stecker aVG zum KM- BUS-Verteiler (Zubehör) Netzanschluss Hinweis Falls der Netzanschluss...
-
Seite 27: Zwei Erweiterungssätze Anschließen
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Zwei Erweiterungssätze anschließen A Erweiterungssatz für Heizkreis mit E Netzanschluss (mit der Netzan- Mischer M2 schlussleitung des Lieferumfangs B Erweiterungssatz für Heizkreis mit ausführen, siehe folgendes Kapitel) Mischer M3 F Netzanschlussleitung mit Stecker C KM-BUS-Leitung (Lieferumfang) fÖ... - Seite 28 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Gefahr ■ Der Hauptschalter (falls vorhanden) Fehlende Erdung von Kompo- muss gleichzeitig alle nicht geerdeten nenten der Anlage kann bei Leiter mit min. 3 mm Kontaktöff- einem elektrischen Defekt zu nungsweite vom Netz trennen. gefährlichen Verletzungen durch ■...
- Seite 29 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern „L“, und „N“ nicht vertau- schen. Achtung Falsche Phasenfolge kann zu Geräteschäden führen. Auf Phasengleichheit mit dem Netzanschluss der Regelung achten.
-
Seite 30: Anschluss- Und Verdrahtungsschema
Erweiterungssatz mit Mischerelektronik (Fortsetzung) Anschluss- und Verdrahtungsschema A1 Grundleiterplatte S1 Drehschalter F1 Sicherung Stecker 230 V~ Heizkreispumpe sÖ Netzanschluss 230 V/50 Hz fÖ fÖA Netzanschluss für Zubehör Mischer-Motor... -
Seite 31: Drehrichtung Ändern (Falls Erforderlich)
BK am Stecker gS tauschen. 3. Gehäusedeckel anschrauben. 4. Drehrichtung prüfen. Technische Daten Vorlauftemperatursensor Sensortyp Viessmann NTC Schutzart IP 53 gemäß EN 60 529, durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstem- peratur ■ Bei Betrieb −20 bis +90 °C ■ Bei Lagerung und Trans- –20 bis +70 °C... - Seite 32 Erweiterungssatz mit Mischerelektronik (Fortsetzung) Kennlinie Temperatur in °C Mischer-Motor Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 32 D gemäß EN 60 529, durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstem- peratur ■ Bei Betrieb 0 bis +40 °C ■...
-
Seite 33: Erweiterungssatz Ohne Mischerelektronik
Erweiterungssatz ohne Mischerelektronik Hinweis Elektrische Anschlussleitungen unter- halb des Erweiterungssatzes bündeln und mit Leitungsbindern sichern. Erweiterungssatz an die Regelung anschließen Vorlauftemperatursenor anschließen Mischer-Motor anschließen Stecker ? des Sensors in die entspre- Stecker gS der Anschlussleitung in die chende Buchse der Regelung einste- entsprechende Buchse der Regelung cken. -
Seite 34: Technische Daten
Erweiterungssatz ohne Mischerelektronik (Fortsetzung) Technische Daten Vorlauftemperatursensor Sensortyp Viessmann Ni500 Schutzart IP 32 gemäß EN 60 529, durch Aufbau/ Einbau zu gewährleisten Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +120 °C ■ bei Lagerung und Transport –20 bis +70 °C... - Seite 35 Erweiterungssatz ohne Mischerelektronik (Fortsetzung) Mischer-Motor Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme Schutzklasse Schutzart IP 42 gemäß EN 60 529, durch Aufbau/ Einbau zu gewährleisten Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C ■ bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit der Relaisausgänge ■...
-
Seite 36: Konformitätserklärung
Konformitätserklärung Erweiterungssatz Mischer Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in allein- iger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/30/EU EMV-Richtlinie 2014/35/EU Niederspannungsrichtlinie 2006/42/EWG Maschinenrichtlinie Angewandte Normen EN 55014-1: 2006 + A1:2009 + A2:2011...
